ナベヤ

スタッドレベリングフット

カタログ

通常単価(税別): 1,954円～12,125円

税込単価: 2,149円～13,338円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

機械、装置のレベル調整に使用するアジャスタ。【特長】・装置等のレベル出しに最適。・S45C製、樹脂パッ...

詳細を確認

よく一緒に見られています

ナベヤ

レベリングブロックB型

通常価格(税別)： 8,681円 (税込価格：9,549円)

通常出荷日：3 日目

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

S45C製				樹脂製パッドタイプ
型番	C	耐荷重kN	質量g	型番	C	耐荷重kN	質量g
STF1050	32	15	145	－	－	－	－
STF1250	48	25	240	STF1250J	50	7	160
STF1450	50	34	350	－	－	－	－
STF1650	65	45	475	STF1650J	65	11	220
STF2050	75	70	745	STF2050J	75	18	350

SUS303製
型番	C	耐荷重kN	質量g
－	－	－	－
STF1250S	50	20	250
－	－	－	－
STF1650S	65	40	490
STF2050S	75	65	760

規格表

型番	A（並目）	B	D	E	F
STF1050（S,J）	M10×1.5	13	5	25	50
STF1250（S,J）	M12×1.75	17	6	26.5	50
STF1450（S,J）	M14×2	22	7	35	50
STF1650（S,J）	M16×2	24	8	35	50
STF2050（S,J）	M20×2.5	30	12	40	50

注意・禁止事項

許容荷重を超えての使用はしないでください。→上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。

型番リスト

表示件数

型番

許容荷重【範囲選択】

(kN)

本体材質

全高 H

(mm)

耐荷重

(kN)

ねじ材質

ねじ表面処理

本体表面処理

ねじの呼び M

(mm)

ベース幅

(mm)

高さ

(mm)

最小発注数量

～15.0	S45C	5	15	S45C	黒染め	黒染め	10	32	75	1個
15.1～30.0	S45C	6	25	S45C	黒染め	黒染め	12	48	76.5	1個
～15.0	強化ポリアセタール	6	7	S45C	黒染め	なし	12	50	76.5	1個
15.1～30.0	ステンレススチール	6	20	ステンレス	なし	なし	12	50	76.5	1個
30.1～50.0	S45C	7	34	S45C	黒染め	黒染め	14	50	85	1個
30.1～50.0	S45C	8	45	S45C	黒染め	黒染め	16	65	85	1個
～15.0	強化ポリアセタール	8	11	S45C	黒染め	なし	16	65	85	1個
30.1～50.0	ステンレススチール	8	40	ステンレス	なし	なし	16	65	85	1個
50.1～70.0	S45C	12	70	S45C	黒染め	黒染め	20	75	90	1個
15.1～30.0	強化ポリアセタール	12	18	S45C	黒染め	なし	20	75	90	1個
50.1～70.0	ステンレススチール	12	65	ステンレス	なし	なし	20	75	90	1個

通常単価(税別) (税込単価)	通常出荷日

1,954円 ( 2,149円 )	在庫品1日目当日出荷可能
2,083円 ( 2,291円 )	3日目
4,403円 ( 4,843円 )	3日目
7,481円 ( 8,229円 )	在庫品1日目当日出荷可能
2,646円 ( 2,911円 )	3日目
3,187円 ( 3,506円 )	在庫品1日目当日出荷可能
5,533円 ( 6,086円 )	3日目
9,958円 ( 10,954円 )	3日目
4,179円 ( 4,597円 )	在庫品1日目当日出荷可能
7,051円 ( 7,756円 )	3日目
12,125円 ( 13,338円 )	3日目

詳細情報

基本情報

基本情報

機械、装置のレベル調整に使用するアジャスタ。
【特長】
・装置等のレベル出しに最適。
・S45C製、樹脂パットタイプ、SUS製と3タイプ用意。
・材質はSTF:S45C、STF-J:パッド/ポリアセタール、ボルト・ナット/S45C、STF-S:SUS303。
・熱処理はSTF・STF-Jボルト・ナット:焼入。
・表面処理はSTF・STF-Jナット:黒染め。
【用途】
・機械、装置等のレベル調整に便利。

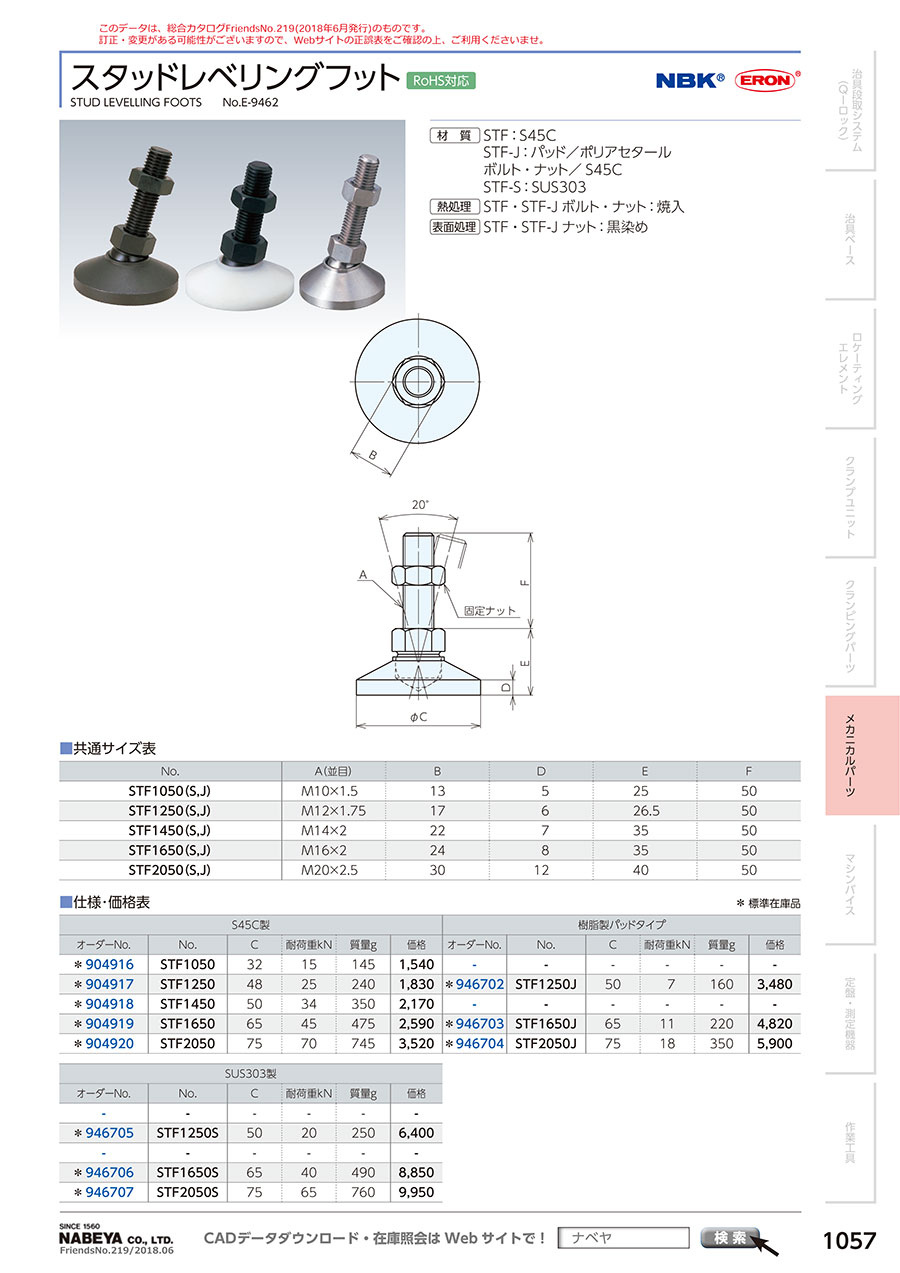

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スタッドレベリングフットのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q許容荷重はどれだけですか？

Ｓ45Ｃ製で最大70ＫＮ（Ｍ20タイプ）、樹脂パッドタイプで最大18ＫＮ（Ｍ20タイプ）、ＳＵＳ303製で最大65ＫＮ（Ｍ20タイプ）です。
