ナベヤ

防振ウェッジマウント（Dタイプ）

カタログ

通常単価(税別): 26,435円～884,001円

税込単価: 29,079円～972,401円

通常出荷日：3日目

防振機能を備えた独立型のウエッジマウント。【特長】・精密なレベル調整機構と大きな調整ストローク。・本体...

詳細を確認

よく一緒に見られています

ナベヤ

レベリングブロックB型

通常価格(税別)： 8,681円 (税込価格：9,549円)

通常出荷日：3 日目

よく一緒に見られています

ナベヤ

レベリングブロックM型

通常価格(税別)： 24,633円 (税込価格：27,096円)

通常出荷日：3 日目

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

防振ウエッジマウント Dタイプの仕様

防振ウエッジマウント Dタイプの外観

防振ウエッジマウント Dタイプの寸法図

（単位：mm）

型番	A	B	C	D（ストローク）	E	F	G	許容荷重 kN	質量 kg
PK1-D	105	55	63	8	43.5	13	6	8.0	1.3
PK2-D	150	75	68	10	45.5	19	10	13.0	2.8
PK3-D	200	95	71	10	48	22	12	25.0	5.4
PK3-72-D	200	95	99	10	61	22	12	25.0	8.8
PK4-D	200	200	73	12	49	27	14	55.0	10.5
PK4-72-D	200	200	98	12	61	27	14	55.0	15
PK5-D	200	250	95	18	61	27	14	70.0	17.8
PK6-D	250	330	95	18	61	27	14	100.0	27.2
PK7-D	300	400	94	20	61	32	17	160.0	54
PK8-D	400	500	97	20	62.5	40	19	300.0	87
PK9-D	500	600	171	22	100	50	22	450.0	185

プレート別特性データ

鉛直の特性データ

水平の特性データ

型番リスト

表示件数

型番

許容荷重【範囲選択】

(kN)

全高 H

(mm)

耐荷重

(kN)

本体奥行き

(mm)

本体幅

(mm)

最小発注数量

～15.0	63	8	105	55	1個
～15.0	68	13	150	75	1個
15.1～30.0	99	25	200	95	1個
15.1～30.0	71	25	200	95	1個
50.1～70.0	98	55	200	200	1個
50.1～70.0	73	55	200	200	1個
50.1～70.0	95	70	200	250	1個
70.1～	95	100	250	330	1個
70.1～	94	160	300	400	1個
70.1～	97	300	400	500	1個
70.1～	171	450	500	600	1個

通常単価(税別) (税込単価)	通常出荷日

26,435円 ( 29,079円 )	3日目
35,785円 ( 39,364円 )	3日目
63,751円 ( 70,126円 )	3日目
57,376円 ( 63,114円 )	3日目
96,050円 ( 105,655円 )	3日目
90,100円 ( 99,110円 )	3日目
110,501円 ( 121,551円 )	3日目
209,950円 ( 230,945円 )	3日目
355,300円 ( 390,830円 )	3日目
488,751円 ( 537,626円 )	3日目
884,001円 ( 972,401円 )	3日目

詳細情報

基本情報

基本情報

防振機能を備えた独立型のウエッジマウント。
【特長】
・精密なレベル調整機構と大きな調整ストローク。
・本体材質：FC250・塗装。
・防振プレート材質：NBR。
・上面プレート：滑り止めプレートBR7-1。
・底面プレート：防振プレートB5。
※振動特性は、防振プレートの特性グラフをご確認下さい。
・機械に固定する必要がないときにご利用可能。
・防振プレートと滑り止めプレートの摩擦係数が高く、機械の移動なしで位置を固定することが可能。
・アンカーを使わないので、機械のレイアウト変更も容易。

カタログ

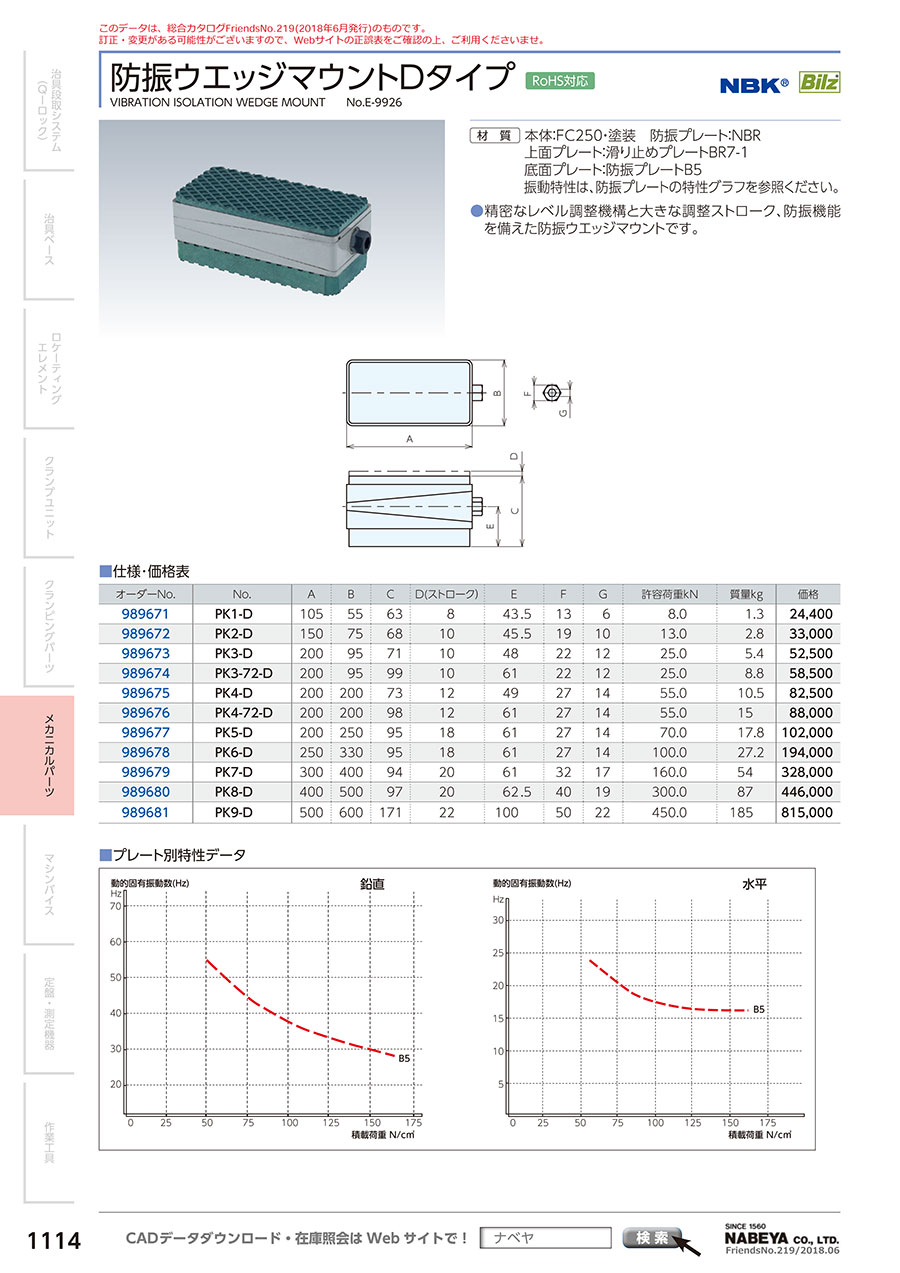

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
