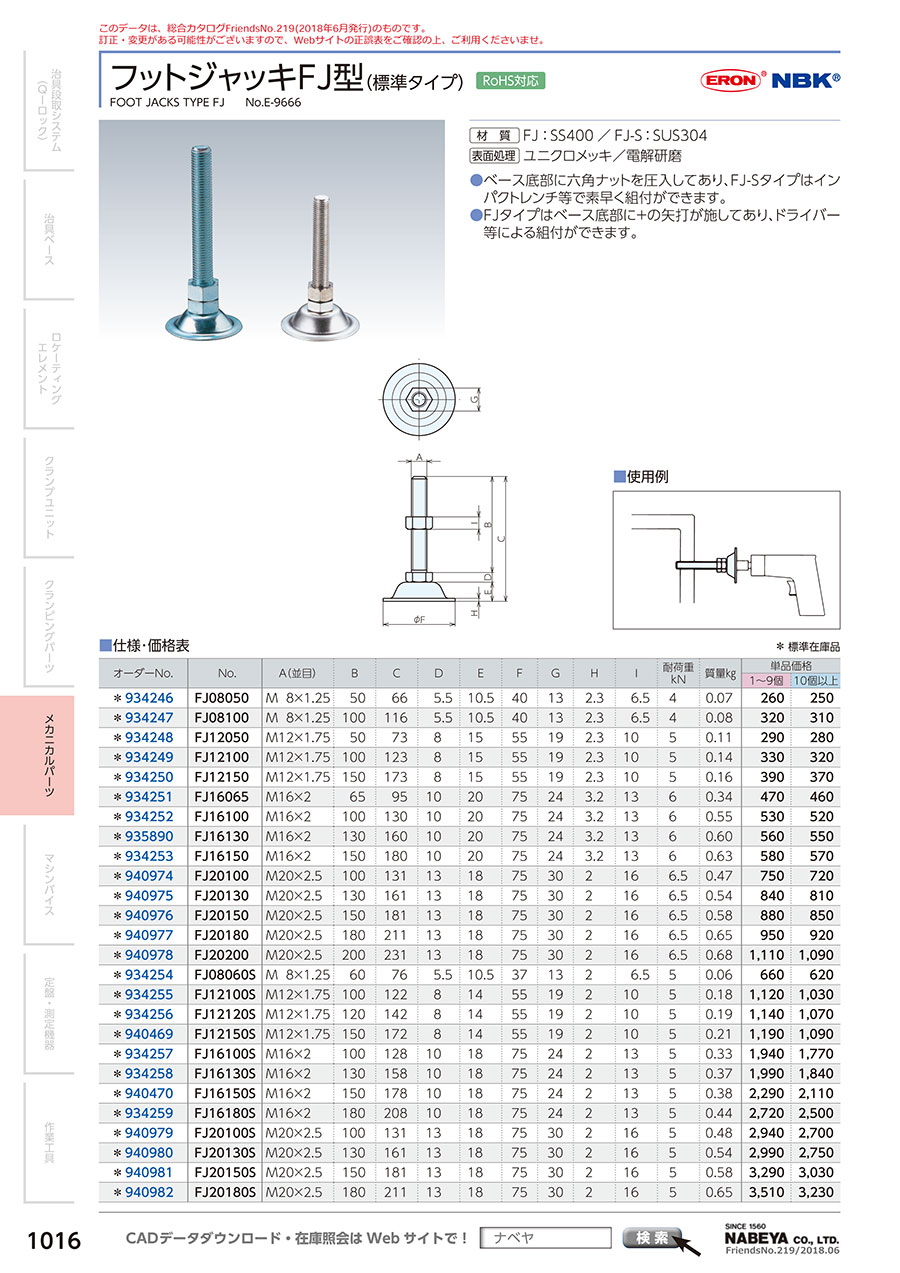

フットジャッキFJ型（標準タイプ）
- 通常単価(税別)
- 487円～5,608円
- 税込単価
- 536円～6,169円
機械、装置等のレベル調整に使用するフットジャッキ。【特長】・ベース底部に六角ナットを圧入してあり、FJ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 材質：FJ ：SS400 ／ FJ-S：SUS304
- 表面処理：ユニクロメッキ／電解研磨
規格表
| No. | A（並目） | B | C | D | E | F | G | H | I | 耐荷重 kN | 質量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FJ08050 | M8×1.25 | 50 | 66 | 5.5 | 10.5 | 40 | 13 | 2.3 | 6.5 | 4 | 0.07 |
| FJ08100 | M8×1.25 | 100 | 116 | 5.5 | 10.5 | 40 | 13 | 2.3 | 6.5 | 4 | 0.08 |
| FJ12050 | M12×1.75 | 50 | 73 | 8 | 15 | 55 | 19 | 2.3 | 10 | 5 | 0.11 |
| FJ12100 | M12×1.75 | 100 | 123 | 8 | 15 | 55 | 19 | 2.3 | 10 | 5 | 0.14 |
| FJ12150 | M12×1.75 | 150 | 173 | 8 | 15 | 55 | 19 | 2.3 | 10 | 5 | 0.16 |
| FJ16065 | M16×2 | 65 | 95 | 10 | 20 | 75 | 24 | 3.2 | 13 | 6 | 0.34 |
| FJ16100 | M16×2 | 100 | 130 | 10 | 20 | 75 | 24 | 3.2 | 13 | 6 | 0.55 |
| FJ16130 | M16×2 | 130 | 160 | 10 | 20 | 75 | 24 | 3.2 | 13 | 6 | 0.60 |
| FJ16150 | M16×2 | 150 | 180 | 10 | 20 | 75 | 24 | 3.2 | 13 | 6 | 0.63 |
| FJ20100 | M20×2.5 | 100 | 131 | 13 | 18 | 75 | 30 | 2 | 16 | 6.5 | 0.47 |
| FJ20130 | M20×2.5 | 130 | 161 | 13 | 18 | 75 | 30 | 2 | 16 | 6.5 | 0.54 |
| FJ20150 | M20×2.5 | 150 | 181 | 13 | 18 | 75 | 30 | 2 | 16 | 6.5 | 0.58 |
| FJ20180 | M20×2.5 | 180 | 211 | 13 | 18 | 75 | 30 | 2 | 16 | 6.5 | 0.65 |
| FJ20200 | M20×2.5 | 200 | 231 | 13 | 18 | 75 | 30 | 2 | 16 | 6.5 | 0.68 |
| FJ08060S | M8×1.25 | 60 | 76 | 5.5 | 10.5 | 37 | 13 | 2 | 6.5 | 5 | 0.06 |
| FJ12100S | M12×1.75 | 100 | 122 | 8 | 14 | 55 | 19 | 2 | 10 | 5 | 0.18 |
| FJ12120S | M12×1.75 | 120 | 142 | 8 | 14 | 55 | 19 | 2 | 10 | 5 | 0.19 |
| FJ12150S | M12×1.75 | 150 | 172 | 8 | 14 | 55 | 19 | 2 | 10 | 5 | 0.21 |
| FJ16100S | M16×2 | 100 | 128 | 10 | 18 | 75 | 24 | 2 | 13 | 5 | 0.33 |
| FJ16130S | M16×2 | 130 | 158 | 10 | 18 | 75 | 24 | 2 | 13 | 5 | 0.37 |
| FJ16150S | M16×2 | 150 | 178 | 10 | 18 | 75 | 24 | 2 | 13 | 5 | 0.38 |
| FJ16180S | M16×2 | 180 | 208 | 10 | 18 | 75 | 24 | 2 | 13 | 5 | 0.44 |
| FJ20100S | M20×2.5 | 100 | 131 | 13 | 18 | 75 | 30 | 2 | 16 | 5 | 0.48 |
| FJ20130S | M20×2.5 | 130 | 161 | 13 | 18 | 75 | 30 | 2 | 16 | 5 | 0.54 |
| FJ20150S | M20×2.5 | 150 | 181 | 13 | 18 | 75 | 30 | 2 | 16 | 5 | 0.58 |
| FJ20180S | M20×2.5 | 180 | 211 | 13 | 18 | 75 | 30 | 2 | 16 | 5 | 0.65 |
使用例
（1）フットジャッキを設備のレベル調整用ネジ穴に組付けて降ろします。
（2）フットジャッキの六角を回してレベル調整します。
（3）ナットを締め付けます。
性能・試験情報
フットジャッキFJ型（標準タイプ）耐荷重表
| - | サイズ | 耐荷重kN |
|---|---|---|
| SS400 | M8 | 3 |
| M12 | 5 | |
| M16 | 5 | |
| M20 | 5 | |
| SUS304 | M8 | 3 |
| M12 | 5 | |
| M16 | 5 | |
| M20 | 5 |
※1本当たりの耐荷重です。
注意・禁止事項
・許容荷重を超えての使用はしないでください。上限を超えての使用は作業者への傷害や本製品、搭載物の破損につながり大変危険です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
487円 ( 536円 ) | 在庫品1日目当日出荷可能 |
1,265円 ( 1,392円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
634円 ( 697円 ) | 在庫品1日目当日出荷可能 |
551円 ( 606円 ) | 在庫品1日目当日出荷可能 |
1,757円 ( 1,933円 ) | 在庫品1日目当日出荷可能 |
1,885円 ( 2,074円 ) | 在庫品1日目当日出荷可能 |
792円 ( 871円 ) | 在庫品1日目当日出荷可能 |
2,016円 ( 2,218円 ) | 3日目 |
1,066円 ( 1,173円 ) | 在庫品1日目当日出荷可能 |
1,206円 ( 1,327円 ) | 在庫品1日目当日出荷可能 |
2,990円 ( 3,289円 ) | 3日目 |
1,215円 ( 1,337円 ) | 在庫品1日目当日出荷可能 |
3,187円 ( 3,506円 ) | 3日目 |
1,249円 ( 1,374円 ) | 在庫品1日目当日出荷可能 |
3,630円 ( 3,993円 ) | 3日目 |
3,897円 ( 4,287円 ) | 3日目 |
1,273円 ( 1,400円 ) | 在庫品1日目当日出荷可能 |
4,739円 ( 5,213円 ) | 在庫品1日目当日出荷可能 |
1,386円 ( 1,525円 ) | 3日目 |
4,875円 ( 5,363円 ) | 3日目 |
1,418円 ( 1,560円 ) | 3日目 |
4,927円 ( 5,420円 ) | 3日目 |
1,510円 ( 1,661円 ) | 3日目 |
5,608円 ( 6,169円 ) | 3日目 |
1,807円 ( 1,988円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
機械、装置等のレベル調整に使用するフットジャッキ。
【特長】
・ベース底部に六角ナットを圧入してあり、FJ-Sタイプはインパクトレンチ等で素早く組付ができます。
・FJタイプはベース底部に＋の矢打が施してあり、ドライバー等による組付ができます。
・最も一般的なフットジャッキで各種産業機器に使用可能。
・材質はFJ：SS400／FJS：SUS304。
・表面処理はユニクロメッキ／電解研磨。
【用途】
・機械、装置等のレベル調整に便利。
ご注意
