ナベヤ

スプリングボールプランジャA型

カタログ

通常単価(税別): 1,047円～2,632円

税込単価: 1,152円～2,895円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

耐熱度250℃までのボールプランジャ。【特長】・耐熱度は250℃まで。・位置決め、固定、押し付け、押し...

詳細を確認

55.0

よく一緒に見られています

ナベヤ

スプリングボールプランジャB型

通常価格(税別)： 319円 (税込価格：351円)

通常出荷日：在庫品1日目

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

位置決め、固定、押し付け、押し離しに最適なプランジャ

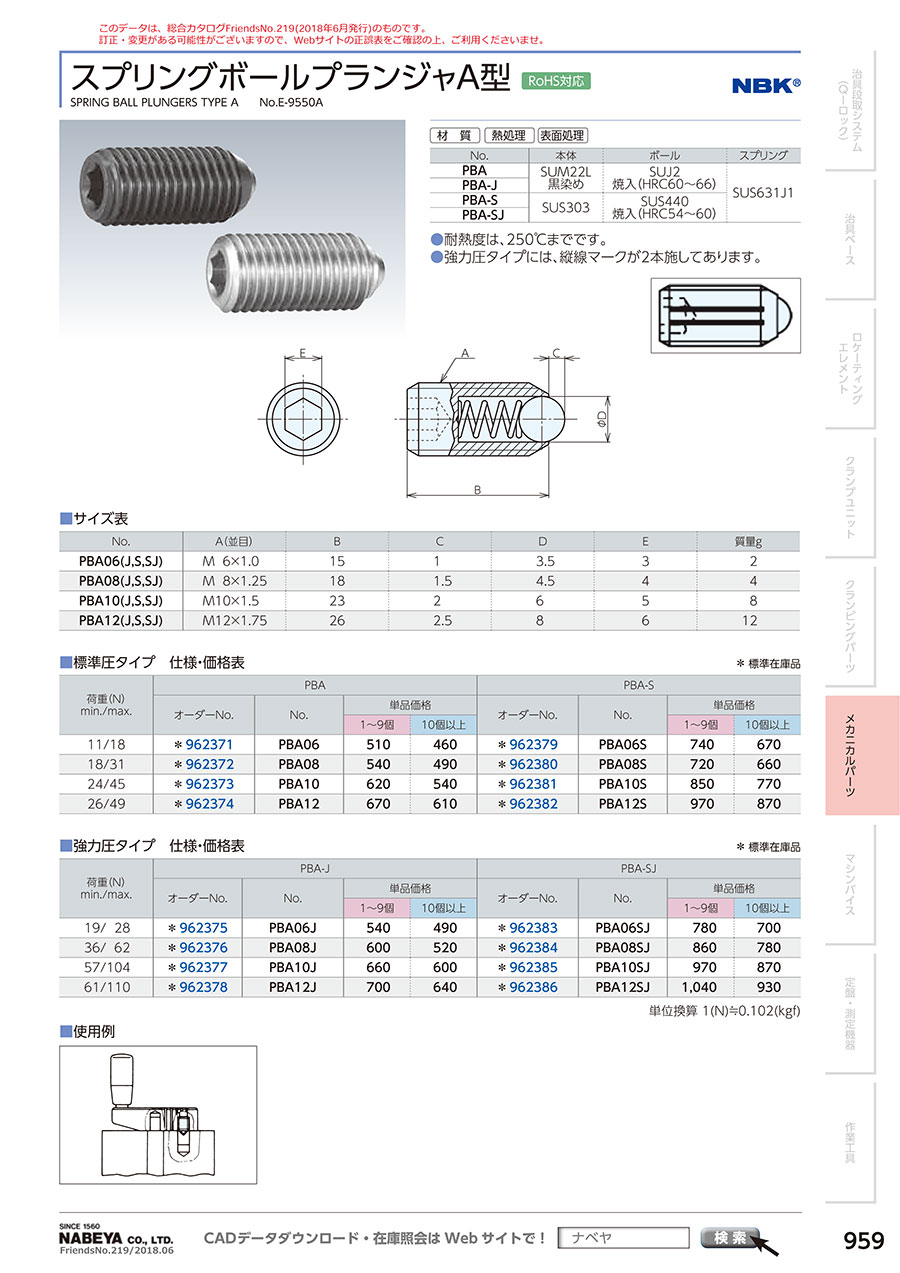

スプリングボールプランジャA型の寸法図1

スプリングボールプランジャA型の寸法図2

スプリングボールプランジャA型の寸法図3

スプリングボールプランジャA型の使用例

材質・熱処理・表面処理

NO.	本体	ボール	スプリング
PBA	SUM22L 黒染め	SUJ2 焼入(HRC60～66)	SUS631J1
PBA-J	SUM22L 黒染め	SUJ2 焼入(HRC60～66)
PBA-S	SUS303	SUS440 焼入(HRC54～60)
PBA-SJ	SUS303	SUS440 焼入(HRC54～60)

※ 耐熱度は250℃までです。
※ 強力圧には、縦線マークを2本施しています。

サイズ表

No.	A(並目)	B	C	D	E	質量g
PBA-06(J.S.SJ)	M6×1.0	15	1	3.5	3	2
PBA-08(J.S.SJ)	M8×1.25	18	1.5	4.5	4	4
PBA-10(J.S.SJ)	M10×1.5	23	2	6	5	8
PBA-12(J.S.SJ)	M12×1.75	26	2.5	8	6	12

型番リスト

表示件数

型番

ボール材質

ボディ材質

外径 A

(mm)

ストローク C

(mm)

本体表面処理

先端ボール熱処理

荷重 min（範囲）

(N)

荷重 min

(N)

荷重 max

(N)

圧力タイプ

RoHS2（10物質）?

最小発注数量

[スチール] SUJ2	SUM22L	6	1	黒染	浸炭焼入	0.01～50	11	18	標準圧	対応	1個
[スチール] SUJ2	SUM22L	6	1	黒染	浸炭焼入	0.01～50	19	28	強力圧	対応	1個
SUS440	[ステンレス] SUS303	6	1	なし	なし	0.01～50	11	18	標準圧	対応	1個
SUS440	[ステンレス] SUS303	6	1	末端黄色マーク	なし	0.01～50	19	28	強力圧	対応	1個
[スチール] SUJ2	SUM22L	8	1.5	黒染	浸炭焼入	0.01～50	18	31	標準圧	対応	1個
[スチール] SUJ2	SUM22L	8	1.5	黒染	浸炭焼入	0.01～50	36	62	強力圧	対応	1個
SUS440	[ステンレス] SUS303	8	1.5	なし	なし	0.01～50	18	31	標準圧	対応	1個
SUS440	[ステンレス] SUS303	8	1.5	末端黄色マーク	なし	0.01～50	36	62	強力圧	対応	1個
[スチール] SUJ2	SUM22L	10	2	黒染	浸炭焼入	0.01～50	24	45	標準圧	対応	1個
[スチール] SUJ2	SUM22L	10	2	黒染	浸炭焼入	50.01～100	57	104	強力圧	対応	1個
SUS440	[ステンレス] SUS303	10	2	なし	なし	0.01～50	24	45	標準圧	対応	1個
SUS440	[ステンレス] SUS303	10	2	末端黄色マーク	なし	50.01～100	57	104	強力圧	対応	1個
[スチール] SUJ2	SUM22L	12	2.5	黒染	浸炭焼入	0.01～50	26	49	標準圧	対応	1個
[スチール] SUJ2	SUM22L	12	2.5	黒染	浸炭焼入	50.01～100	61	110	強力圧	対応	1個
SUS440	[ステンレス] SUS303	12	2.5	なし	なし	0.01～50	26	49	標準圧	対応	1個
SUS440	[ステンレス] SUS303	12	2.5	末端黄色マーク	なし	50.01～100	61	110	強力圧	対応	1個

通常単価(税別) (税込単価)	通常出荷日

1,047円 ( 1,152円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	3日目
1,779円 ( 1,957円 )	在庫品1日目当日出荷可能
1,534円 ( 1,687円 )	3日目
1,115円 ( 1,227円 )	在庫品1日目当日出荷可能
1,250円 ( 1,375円 )	3日目
1,610円 ( 1,771円 )	在庫品1日目当日出荷可能
1,595円 ( 1,755円 )	3日目
1,189円 ( 1,308円 )	在庫品1日目当日出荷可能
1,193円 ( 1,312円 )	3日目
1,731円 ( 1,904円 )	3日目
2,013円 ( 2,214円 )	3日目
1,222円 ( 1,344円 )	在庫品1日目当日出荷可能
1,531円 ( 1,684円 )	3日目
2,508円 ( 2,759円 )	3日目
2,632円 ( 2,895円 )	3日目

詳細情報

基本情報

基本情報

耐熱度250℃までのボールプランジャ。
【特長】
・耐熱度は250℃まで。
・位置決め、固定、押し付け、押し離しに最適。
・強力圧タイプには、縦線マークが2本施してある。
【用途】
・ワークの位置決めに使用可能。
【荷重について】
・最小（初期荷重）はプランジャーのボールまたはピンが沈み始めるときの荷重、最大荷重はプランジャーのボールまたはピンが沈み切った状態の荷重です。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプリングボールプランジャA型のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

可動部スライド

満足度：5.02022/01/26

重量物のスライド部の開発に使用しましたまとまった数量を購入したため、納期はかかりましたが特に問題なく使用できました

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qバリエーションはどのようなものがありますでしょうか？

サイズはＭ6～Ｍ12、本体材櫃はSUM22LとSUS303,標準圧タイプと強力圧タイプがあります。
