※写真はイメージになり、ご選定の型番によって内容や形状が異なる場合がございます。

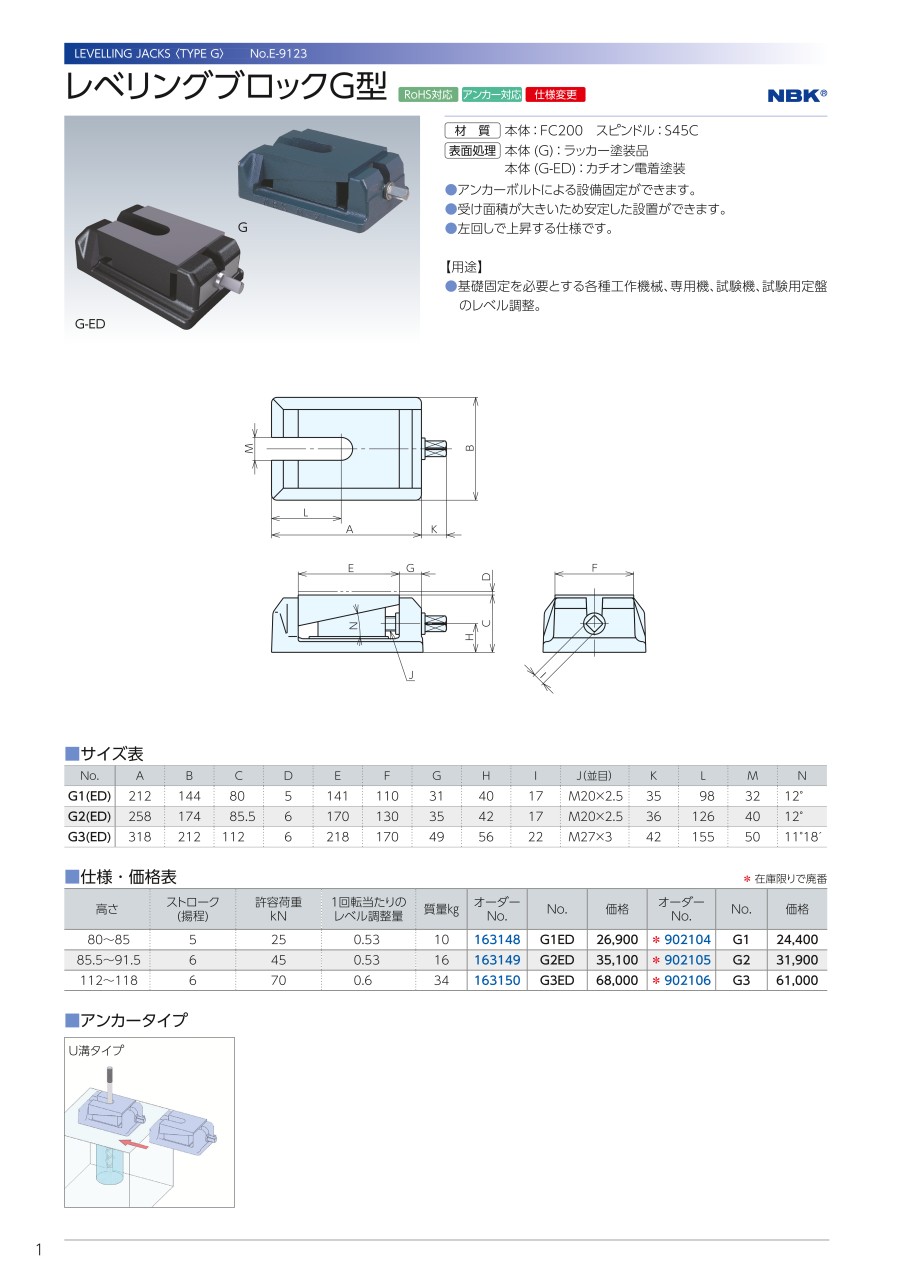

レベリングブロックG型
販売終了
型番
G1
2024年08月に販売終了となりました。
推奨代替品はございません。
【許容荷重】G1…25kN、G2…45kN、G3…70kN
【揚程】5～6mm
【特長】
・アンカーボルトを使用して基礎と固定することで、安定した精度と剛性を保ちます
・受け面積が大きいため安定した設置ができます
・左回しで上昇する仕様です
・剛性に優れ、荷重による変位はわずかです
【用途】
・基礎固定を必要とする各種工作機械、専用機、試験機、試験用定盤のレベル調整
・生産国：日本
指定中の仕様・寸法情報
アンカー固定
あり
スタビライザー
なし
許容荷重【範囲選択】(kN)
15.1～30.0
全高 H(mm)
80
特性
標準
耐荷重(kN)
25
本体奥行き(mm)
212
本体幅(mm)
144
ストローク(揚程)(mm)
80 - 85
-
-
