拡張ピン （PED）
- 通常単価(税別)
- 17,179円～20,195円
- 税込単価
- 18,897円～22,215円
通常出荷日：3日目
【用途】位置決め部品です。【特長】繰り返し精度±0.013です。【材質】本体：SNCM220、焼入焼戻...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
【本体】
- SNCM220
- 焼入焼戻
- HRC50～55
規格表
| 型番 | D | H | H1 | D1 | W | W1 | 許容締付トルク（N・m） | 質量 （g） | 推奨穴内径 （0～+0.025） | |
|---|---|---|---|---|---|---|---|---|---|---|
| 内部スクリュー | トップスクリュー | |||||||||
| PED-10 | 10 | 20 | 17.6 | 9.9 | 4 | 3 | 2.2 | 2.2 | 11 | 10 |
| PED-12 | 12 | 25 | 22.6 | 11.9 | 5 | 4 | 18 | 12 | ||
| PED-14 | 14 | 28 | 24.9 | 13.9 | 3.5 | 4.5 | 28 | 14 | ||
| PED-16 | 16 | 32 | 29.7 | 15.9 | 6 | 5 | 5.7 | 41 | 16 | |
| PED-20 | 20 | 38 | 35.4 | 19.9 | 8 | 6 | 4.5 | 76 | 20 | |

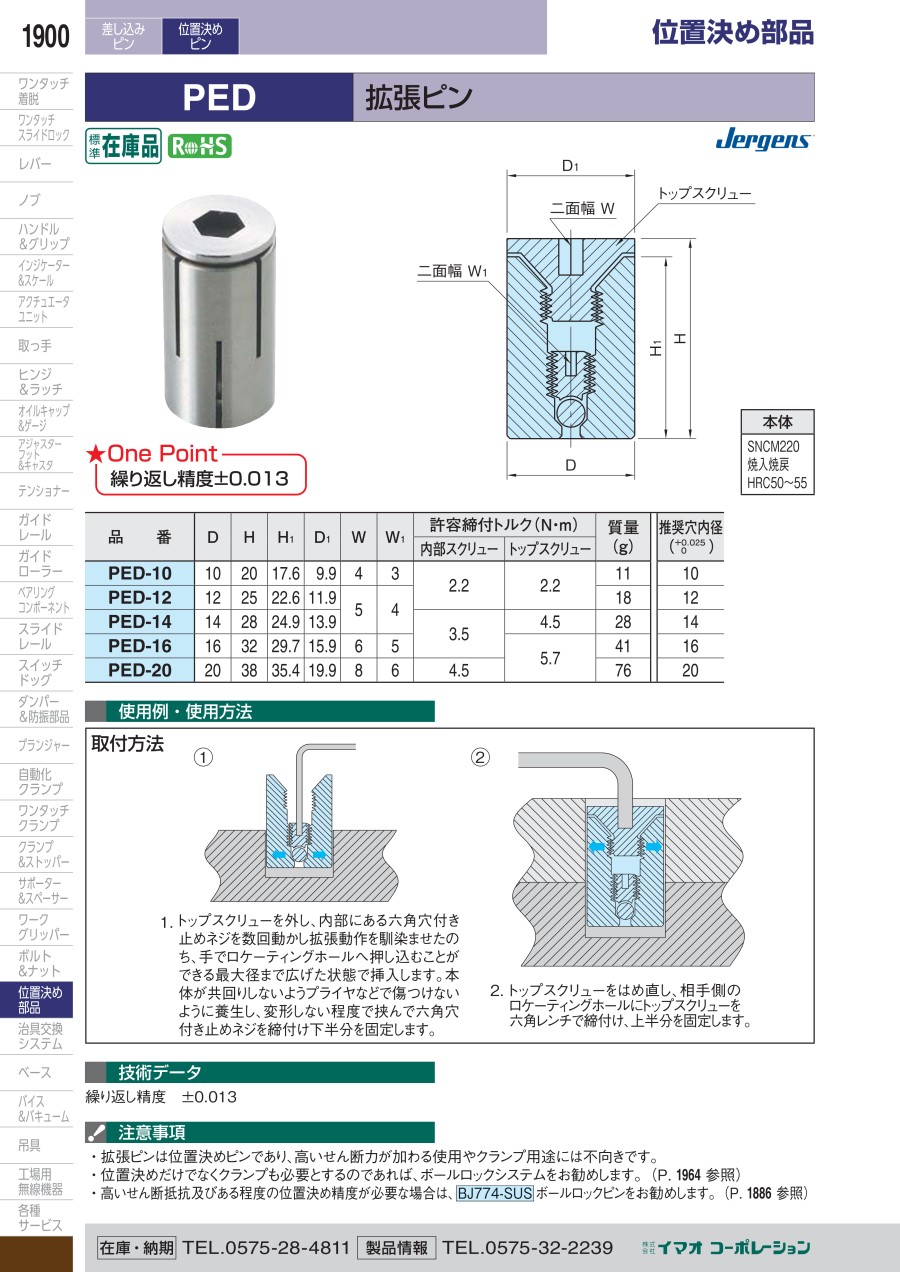

使用例
取付方法
（1）
1. トップスクリューを外し、内部にある六角穴付き止めネジを数回動かし拡張動作を馴染ませたのち、手でロケーティングホールへ押し込むことができる最大径まで広げた状態で挿入します。本体が共回りしないようプライヤなどで傷つけないように養生し、変形しない程度で挟んで六角穴付き止めネジを締付け下半分を固定します。
（2）
2. トップスクリューをはめ直し、相手側のロケーティングホールにトップスクリューを六角レンチで締付け、上半分を固定します。
注意・禁止事項
注意事項
- 拡張ピンは位置決めピンであり、高いせん断力が加わる使用やクランプ用途には不向きです。
- 位置決めだけでなくクランプも必要とするのであれば、ボールロックシステムをお勧めします。
- 高いせん断抵抗及びある程度の位置決め精度が必要な場合は、BJ774-SUSボールロックピンをお勧めします。
