ダイヤピン （BJ723）
- 通常単価(税別)
- 1,697円～3,400円
- 税込単価
- 1,867円～3,740円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
位置決め部品の段付ダイヤピンです。本体：焼入焼戻、研磨仕上です。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
【本体】
- SK95
- 焼入焼戻
- 研磨仕上
- HRC55～60
規格表
| 型番 | D1 （h6） | L1 | A | C | D （p6） | L | M | Lf | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|
| BJ723-08021 | 8 | 9 | 2.2 | 3 | 5 | 10 | M3×0.5 | 4.5 | 4 |
| BJ723-10021 | 10 | 11 | 3 | 7 | 11 | 9 | |||
| BJ723-12021 | 12 | 12 | 3.5 | 4 | 8 | 13 | M5×0.8 | 8 | 13 |
| BJ723-14021 | 14 | 13 | 4 | 10 | 15 | 23 | |||
| BJ723-16021 | 16 | 14 | 5 | 12 | 18 | 38 | |||
| BJ723-18021 | 18 | 15 | 5.5 | 5 | 13 | 20 | 45 | ||
| BJ723-20021 | 20 | 6 | 14 | 22 | 60 | ||||
| BJ723-22021 | 22 | 17 | 7 | 16 | 80 | ||||
| BJ723-25021 | 25 | 8 | 18 | 25 | 110 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,723円 ( 1,895円 ) | 在庫品1日目当日出荷可能 |
1,697円 ( 1,867円 ) | 在庫品1日目当日出荷可能 |
1,849円 ( 2,034円 ) | 在庫品1日目当日出荷可能 |
1,849円 ( 2,034円 ) | 在庫品1日目当日出荷可能 |
2,197円 ( 2,417円 ) | 3日目 |
2,197円 ( 2,417円 ) | 3日目 |
2,500円 ( 2,750円 ) | 3日目 |
2,766円 ( 3,043円 ) | 3日目 |
3,400円 ( 3,740円 ) | 3日目 |

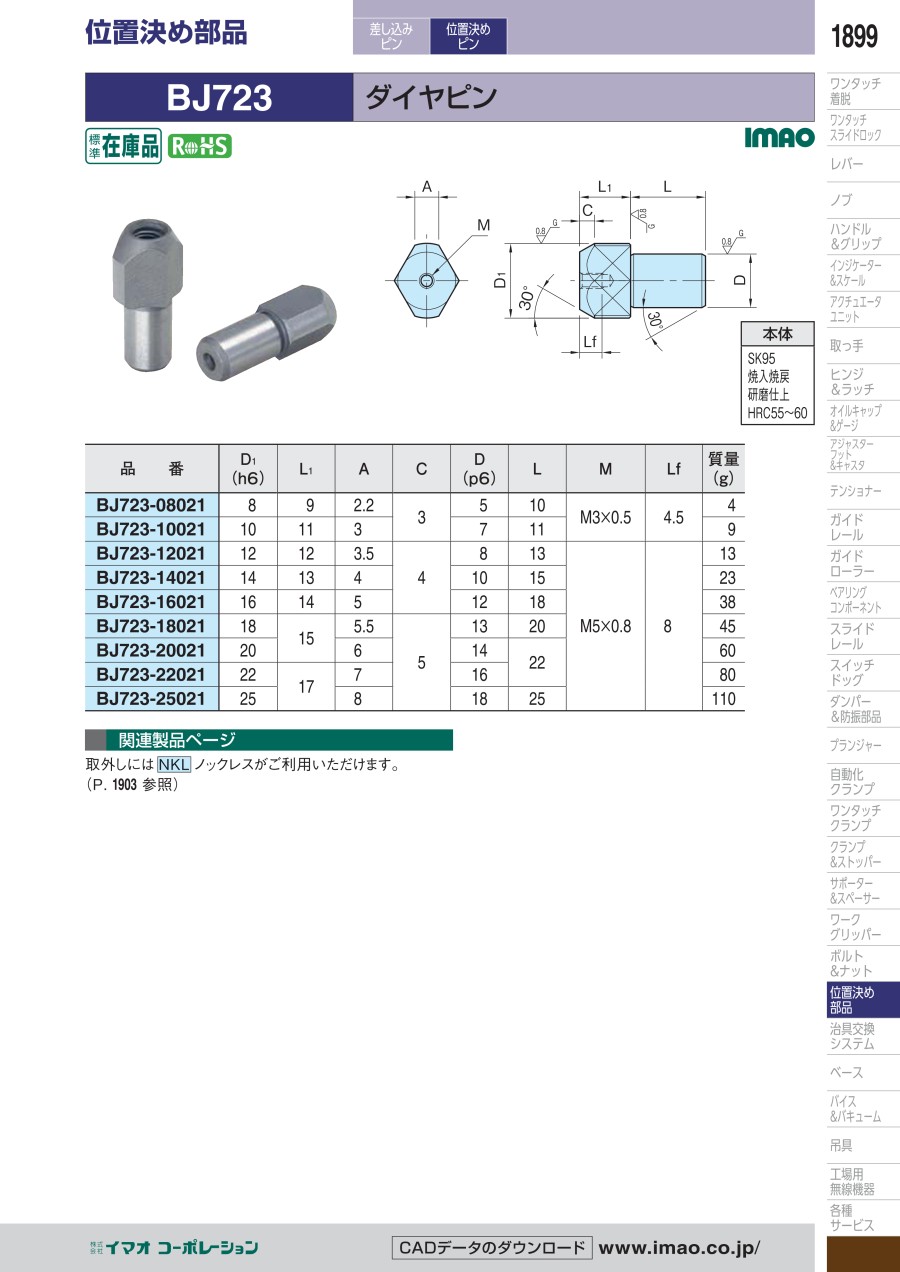

カタログ
商品担当おすすめ
ダイヤピン （BJ723）のレビュー
装置の位置決めに
5
5.02019/09/21
装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。
0人が参考にしています。
生産設備治具にて加工時ワークの位置決めに使用しています
5
5.02019/04/23
用途やワークのサイズ、形状によりストレートピン（BJ721）との使い分けをしています。いずれも類似品各種の中から当社利用...もっと読む
