ストレートピン （BJ720）
- 通常単価(税別)
- 673円～2,100円
- 税込単価
- 740円～2,310円
位置決め部品。コストパフォーマンスの高いストレートピン。本体：焼入焼戻、研磨仕...
詳細情報を確認する
未確定：候補が10型番あります。
商品情報

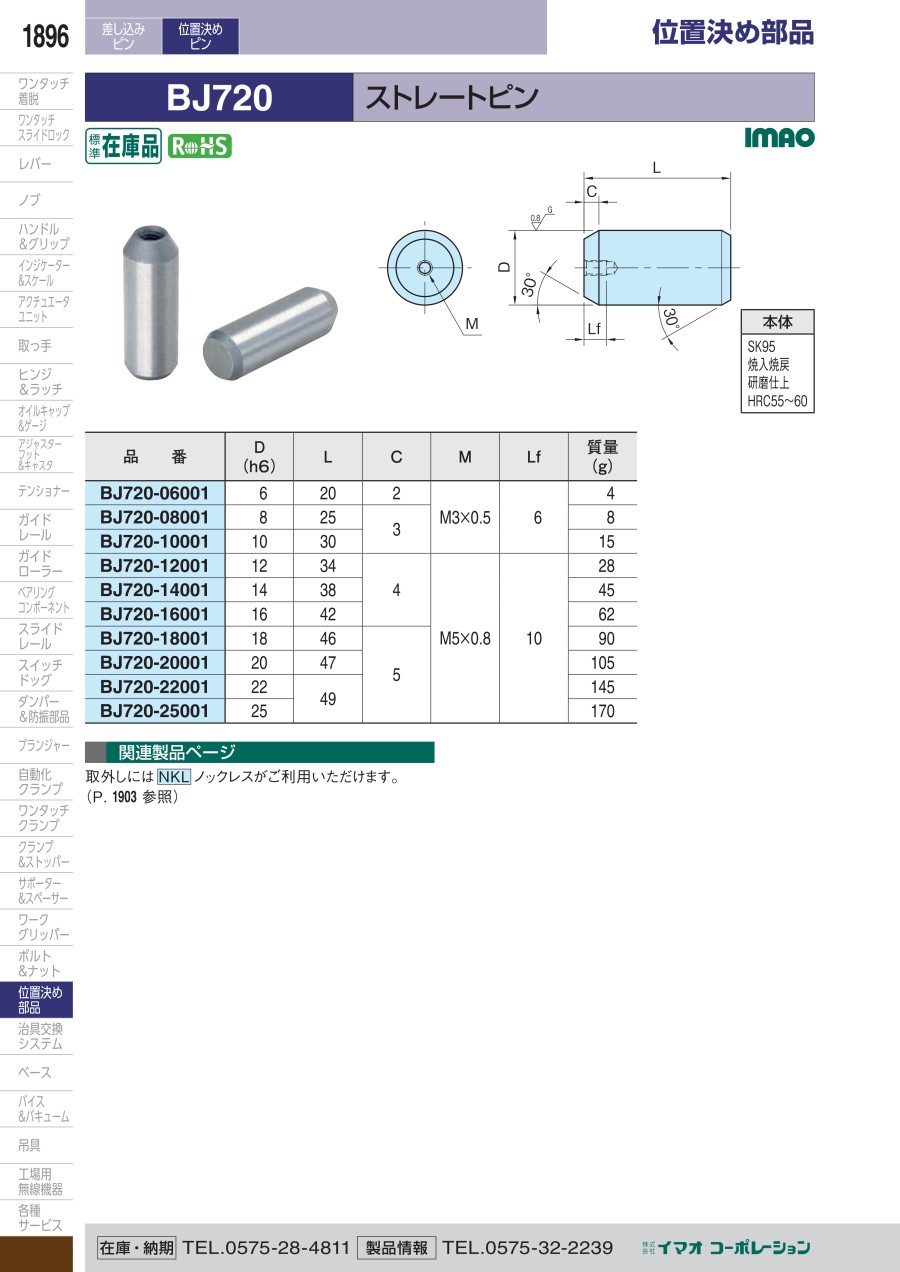

外形図
製品仕様
材質
| 本体 |
|---|
| SK95 焼入焼戻 研磨仕上 HRC55～60 |
規格表
| 型番 | D （h6） | L | C | M | Lf | 質量 （g） |
|---|---|---|---|---|---|---|
| BJ720-06001 | 6 | 20 | 2 | M3×0.5 | 6 | 4 |
| BJ720-08001 | 8 | 25 | 3 | 8 | ||
| BJ720-10001 | 10 | 30 | 15 | |||
| BJ720-12001 | 12 | 34 | 4 | M5×0.8 | 10 | 28 |
| BJ720-14001 | 14 | 38 | 45 | |||
| BJ720-16001 | 16 | 42 | 62 | |||
| BJ720-18001 | 18 | 46 | 5 | 90 | ||
| BJ720-20001 | 20 | 47 | 105 | |||
| BJ720-22001 | 22 | 49 | 145 | |||
| BJ720-25001 | 25 | 170 |
商品特長詳細
コストパフォーマンスの高いストレートピンです。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
673円 ( 740円 ) | 在庫品1日目当日出荷可能 |
673円 ( 740円 ) | 在庫品1日目当日出荷可能 |
791円 ( 870円 ) | 在庫品1日目当日出荷可能 |
916円 ( 1,008円 ) | 在庫品1日目当日出荷可能 |
1,053円 ( 1,158円 ) | 在庫品1日目当日出荷可能 |
1,177円 ( 1,295円 ) | 在庫品1日目当日出荷可能 |
1,242円 ( 1,366円 ) | 在庫品1日目当日出荷可能 |
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
1,811円 ( 1,992円 ) | 在庫品1日目当日出荷可能 |
2,100円 ( 2,310円 ) | 3日目 |
カタログ
商品担当おすすめ
ストレートピン （BJ720）のレビュー
装置の位置決めに
5
5.02019/09/21
装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。
0人が参考にしています。
位置決めに使っています
5
5.02019/04/23
治具の位置決め、ワークの位置決めなどに使用しています。寸法の自由度で決めました。寸法がわりとしっかり出ているところは良い...もっと読む
0人が参考にしています。
