メカニカル部品技術窓口
位置決めピン （BJ401）
- 通常単価(税別)
- 3,700円～5,486円
- 税込単価
- 4,070円～6,035円
通常出荷日：3日目
位置決め部品。段付ストレートピン。ボルト固定でご使用頂く位置決めピンです。本体：焼入焼戻、研磨仕上
未確定：候補が8型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

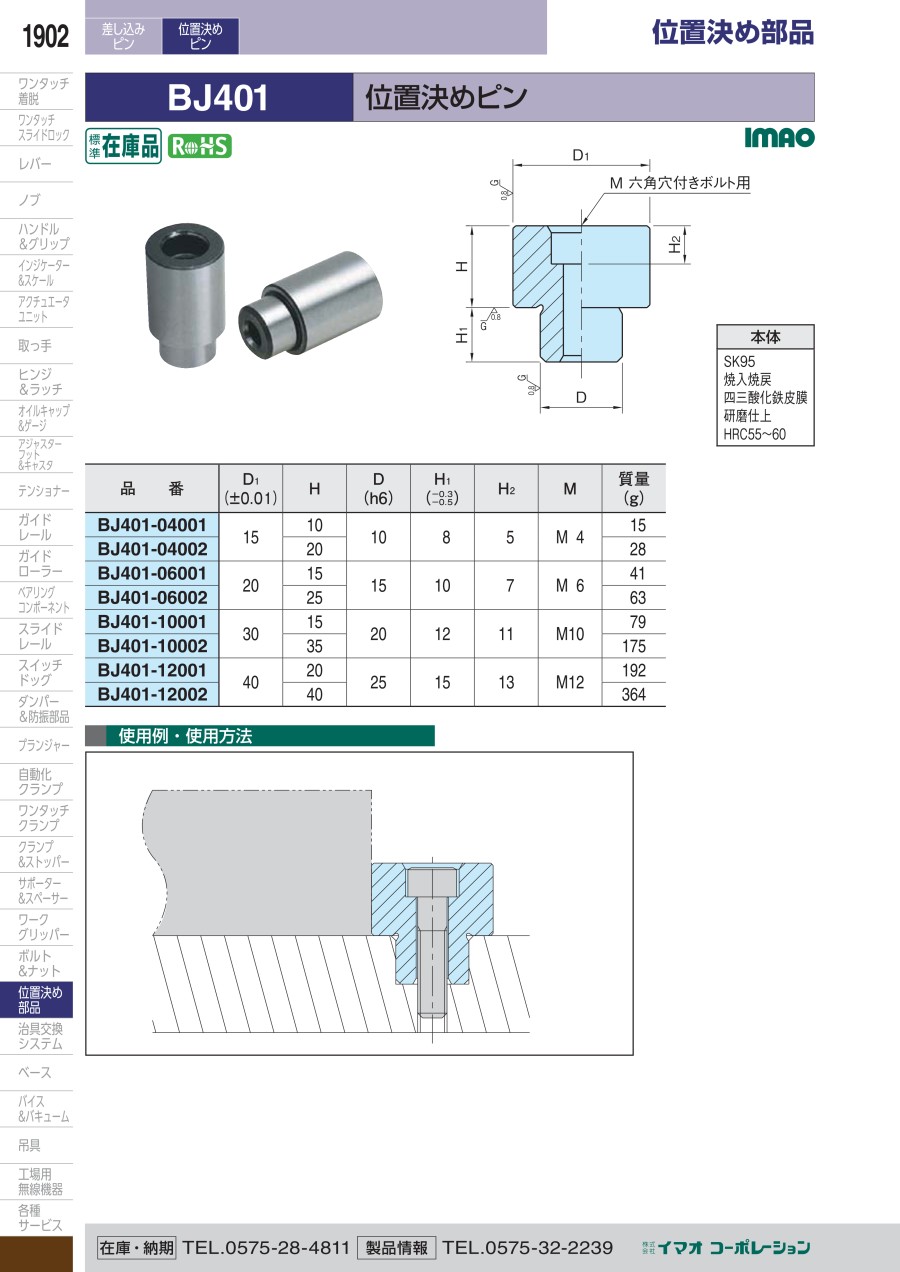

外形図
製品仕様
【本体】
- SK95
- 焼入焼戻
- 四三酸化鉄皮膜
- 研磨仕上
- HRC55～60
規格表
| 型番 | D1 （±0.01） | H | D （h6） | H1 （-0.5～-0.3） | H2 | M | 質量 （g） |
|---|---|---|---|---|---|---|---|
| BJ401-04001 | 15 | 10 | 10 | 8 | 5 | M4 | 15 |
| BJ401-04002 | 20 | 28 | |||||
| BJ401-06001 | 20 | 15 | 15 | 10 | 7 | M6 | 41 |
| BJ401-06002 | 25 | 63 | |||||
| BJ401-10001 | 30 | 15 | 20 | 12 | 11 | M10 | 79 |
| BJ401-10002 | 35 | 175 | |||||
| BJ401-12001 | 40 | 20 | 25 | 15 | 13 | M12 | 192 |
| BJ401-12002 | 40 | 364 |
使用例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,700円 ( 4,070円 ) | 3日目 |
3,799円 ( 4,179円 ) | 3日目 |
3,799円 ( 4,179円 ) | 3日目 |
4,006円 ( 4,407円 ) | 3日目 |
3,725円 ( 4,098円 ) | 3日目 |
4,086円 ( 4,495円 ) | 3日目 |
4,855円 ( 5,341円 ) | 3日目 |
5,486円 ( 6,035円 ) | 3日目 |
カタログ
商品担当おすすめ
位置決めピン （BJ401）のレビュー
装置の位置決めに
5
5.02019/09/21
装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。
0人が参考にしています。
ワークの位置決め
5
5.02019/02/13
加工時のワーク位置決めに使用しています。加工が自動機内となるため、この商品の様なボルトでしっかり固定出来るスペックはあり...もっと読む
0人が参考にしています。
