ダイヤピン （BJ722）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,465円～2,984円
- 税込単価
- 1,612円～3,282円
コストパフォーマンスの高いダイヤピンです。【特長】・取外しにはノックレスがご利...
詳細情報を確認する
未確定：候補が10型番あります。
商品情報
外形図
製品仕様
【本体】
- SK95
- 焼入焼戻
- 研磨仕上
- HRC55～60
規格表
| 型番 | D1 （h6） | L | L1 | A | C | M | Lf | 質量 （g） |
|---|---|---|---|---|---|---|---|---|
| BJ722-06001 | 6 | 20 | 9 | 1.8 | 2 | M3×0.5 | 6 | 3 |
| BJ722-08001 | 8 | 25 | 11 | 2.2 | 3 | 7 | ||
| BJ722-10001 | 10 | 30 | 13 | 3 | 13 | |||
| BJ722-12001 | 12 | 34 | 14 | 3.5 | 4 | M5×0.8 | 10 | 25 |
| BJ722-14001 | 14 | 38 | 15 | 4 | 40 | |||
| BJ722-16001 | 16 | 42 | 16 | 5 | 60 | |||
| BJ722-18001 | 18 | 46 | 17 | 5.5 | 5 | 85 | ||
| BJ722-20001 | 20 | 47 | 6 | 100 | ||||
| BJ722-22001 | 22 | 49 | 19 | 7 | 140 | |||
| BJ722-25001 | 25 | 8 | 165 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
1,465円 ( 1,612円 ) | 在庫品1日目当日出荷可能 |
1,465円 ( 1,612円 ) | 在庫品1日目当日出荷可能 |
1,846円 ( 2,031円 ) | 在庫品1日目当日出荷可能 |
2,197円 ( 2,417円 ) | 3日目 |
2,197円 ( 2,417円 ) | 3日目 |
2,500円 ( 2,750円 ) | 3日目 |
2,451円 ( 2,696円 ) | 3日目 |
2,984円 ( 3,282円 ) | 3日目 |
2,984円 ( 3,282円 ) | 3日目 |

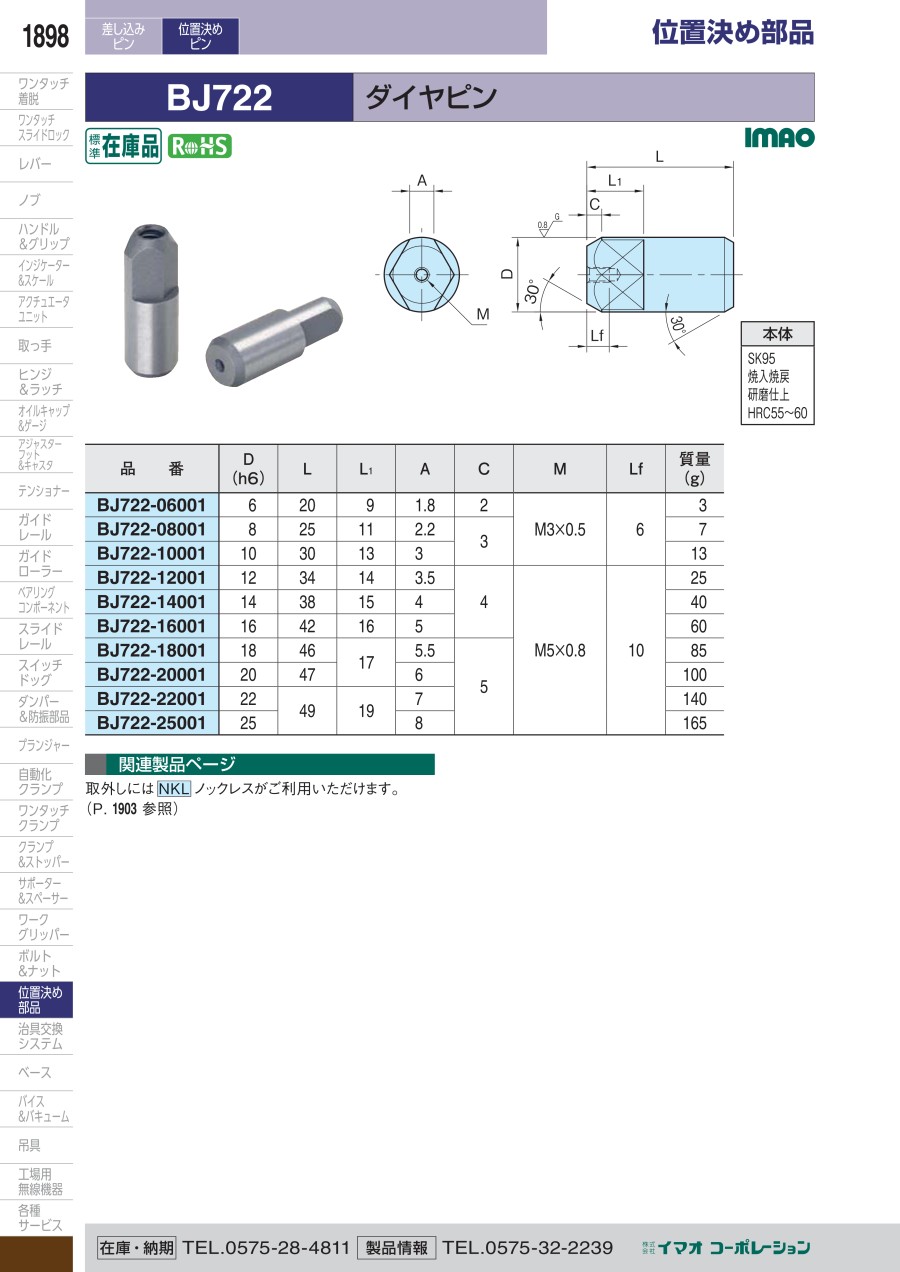

カタログ
商品担当おすすめ
ダイヤピン （BJ722）のレビュー
装置の位置決めに
5
5.02019/09/21
装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。
1人が参考にしています。
