ストレートピン （BJ721）
未確定：候補が9型番あります。
商品情報
外形図
製品仕様
【本体】
- SK95
- 焼入焼戻
- 研磨仕上
- HRC55～60
規格表
| 型番 | D1 （h6） | L1 | C | D （p6） | L | M | Lf | 質量 （g） |
|---|---|---|---|---|---|---|---|---|
| BJ721-08021 | 8 | 9 | 3 | 5 | 10 | M3×0.5 | 4.5 | 5 |
| BJ721-10021 | 10 | 11 | 7 | 11 | 10 | |||
| BJ721-12021 | 12 | 12 | 4 | 8 | 13 | M5×0.8 | 8 | 15 |
| BJ721-14021 | 14 | 13 | 10 | 15 | 25 | |||
| BJ721-16021 | 16 | 14 | 12 | 18 | 40 | |||
| BJ721-18021 | 18 | 15 | 5 | 13 | 20 | 50 | ||
| BJ721-20021 | 20 | 14 | 22 | 65 | ||||
| BJ721-22021 | 22 | 17 | 16 | 85 | ||||
| BJ721-25021 | 25 | 18 | 25 | 115 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
1,470円 ( 1,617円 ) | 在庫品1日目当日出荷可能 |
1,723円 ( 1,895円 ) | 在庫品1日目当日出荷可能 |
1,849円 ( 2,034円 ) | 在庫品1日目当日出荷可能 |
2,042円 ( 2,246円 ) | 在庫品1日目当日出荷可能 |
2,197円 ( 2,417円 ) | 3日目 |
2,197円 ( 2,417円 ) | 在庫品1日目当日出荷可能 |
2,291円 ( 2,520円 ) | 3日目 |
2,766円 ( 3,043円 ) | 3日目 |

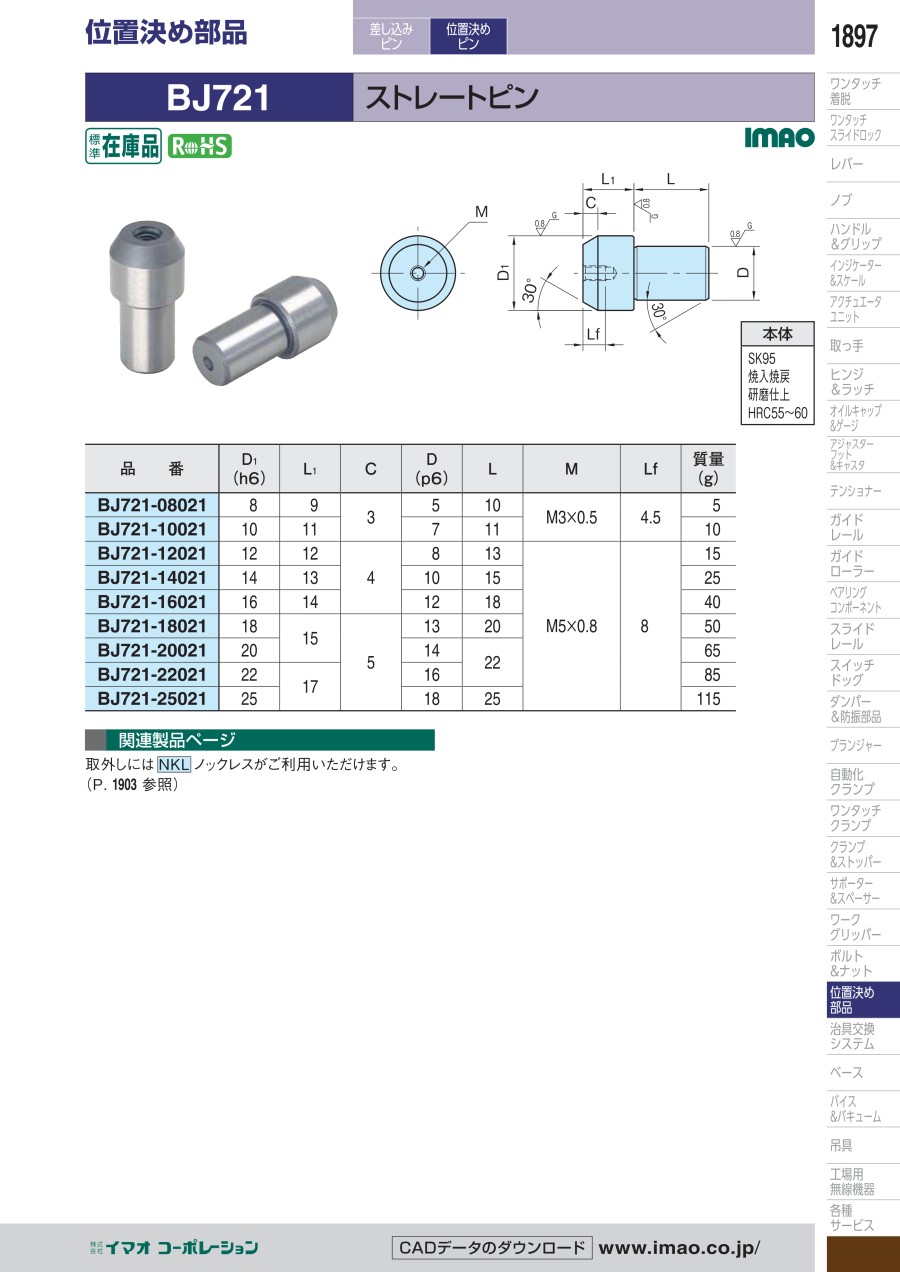

カタログ
商品担当おすすめ
ストレートピン （BJ721）のレビュー
位置
4
4.02022/10/10
入れ子の位置決めに
使用しました
問題なく使えました
簡単に位置決めできますし
0人が参考にしています。
装置の位置決めに
5
5.02019/09/21
装置の位置決めに、バリエーションが豊富で、汎用装置に活用しています。便利です。
0人が参考にしています。
生産設備治具にて加工時ワークの位置決めに使用しています
5
5.02019/04/23
用途やワークのサイズ、形状によりダイヤピン（BJ723）との使い分けをしています。いずれも類似品各種の中から当社利用に見...もっと読む
0人が参考にしています。
