ラウンド アルミ ハンドル・ラウンド スチール ハンドル（RD1・RD5・RD6）
- 通常単価(税別)
- 1,329円～5,454円
- 税込単価
- 1,462円～5,999円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
19インチラック規格に対応した取手です。【特長】・ラウンドアルミハンドルはナチュラル、ブラック、グレー...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が40型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
RD1-N RD1-B RD1-G（アルミ製）
RD5（スチール製）
RD6（スチール製）
- ※ グレーホワイトタイプには座金はありません。
製品仕様
RD1-N RD1-B RD1-G
（アルミ製）
RD5
（スチール製）
RD6
（スチール製）
材質
RD1-N RD1-B
- アルミニウム（A6N01S）
- アルマイト表面処理
- 梨地仕上げ
- つや消しナチュラル
- つや消しブラック
RD1-G
- アルミニウム（A6N01S）
- 粉体塗装
- グレーホワイト
RD5
- SUM22L
- クロムメッキ
RD6
- 本体：SUM22L、クロムメッキ、つや消しシルバー
- グリップカバー：ラバーブラック

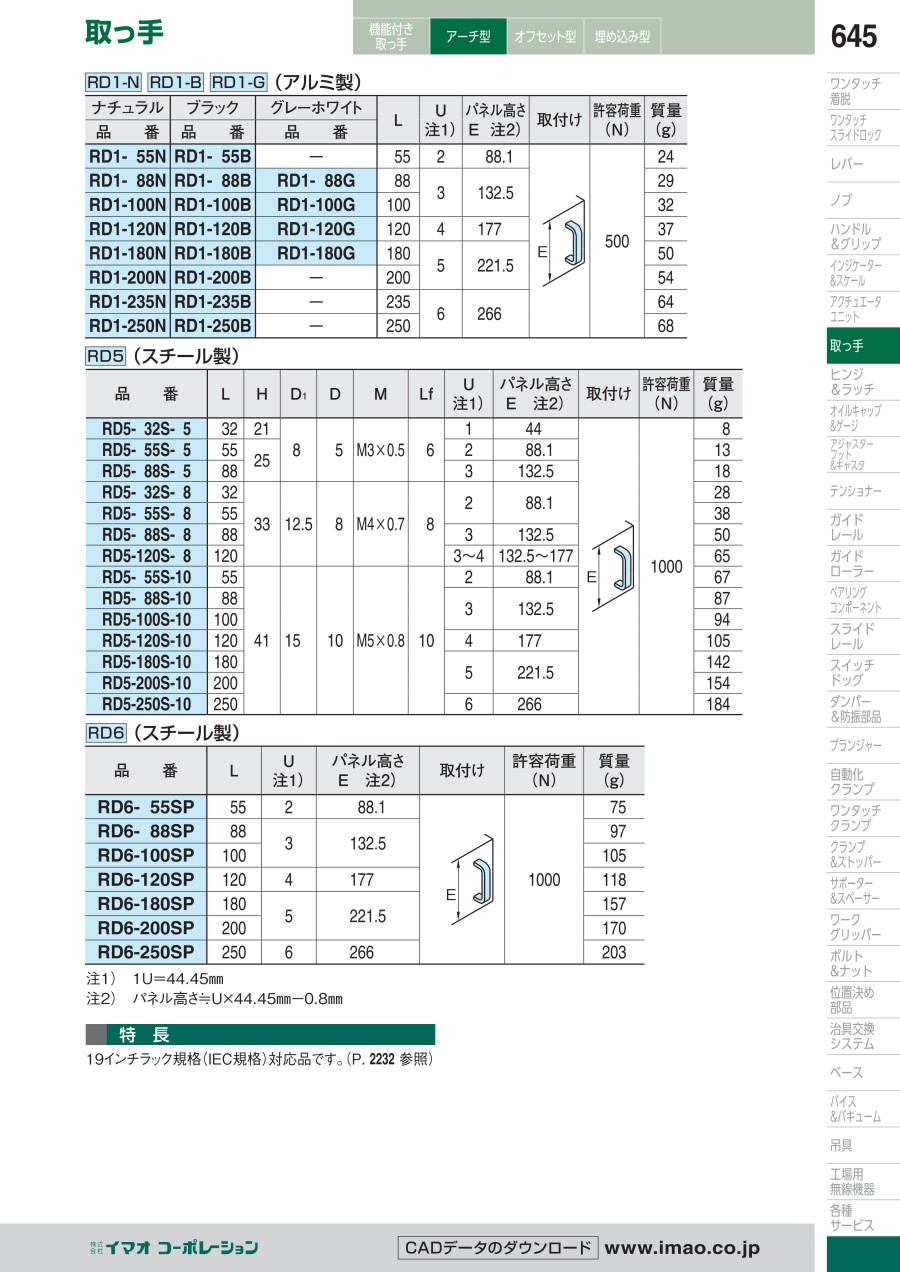

規格表
RD1-N RD1-B RD1-G（アルミ製）
| ナチュラル | ブラック | グレーホワイト | L | U 注1） | パネル高さ E 注2） | 許容荷重 （N） | 質量 （g） |
|---|---|---|---|---|---|---|---|
| 型番 | 型番 | 型番 | |||||
| RD1-55N | RD1-55B | － | 55 | 2 | 88.1 | 500 | 24 |
| RD1-88N | RD1-88B | RD1-88G | 88 | 3 | 132.5 | 29 | |
| RD1-100N | RD1-100B | RD1-100G | 100 | 32 | |||
| RD1-120N | RD1-120B | RD1-120G | 120 | 4 | 177 | 37 | |
| RD1-180N | RD1-180B | RD1-180G | 180 | 5 | 221.5 | 50 | |
| RD1-200N | RD1-200B | － | 200 | 54 | |||
| RD1-235N | RD1-235B | － | 235 | 6 | 266 | 64 | |
| RD1-250N | RD1-250B | － | 250 | 68 |
RD5（スチール製）
| 型番 | L | H | D1 | D | M | Lf | U 注1） | パネル高さ E 注2） | 許容荷重 （N） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| RD5-32S-5 | 32 | 21 | 8 | 5 | M3×0.5 | 6 | 1 | 44 | 1,000 | 8 |
| RD5-55S-5 | 55 | 25 | 2 | 88.1 | 13 | |||||
| RD5-88S-5 | 88 | 3 | 132.5 | 18 | ||||||
| RD5-32S-8 | 32 | 33 | 12.5 | 8 | M4×0.7 | 8 | 2 | 88.1 | 28 | |
| RD5-55S-8 | 55 | 38 | ||||||||
| RD5-88S-8 | 88 | 3 | 132.5 | 50 | ||||||
| RD5-120S-8 | 120 | 3～4 | 132.5～177 | 65 | ||||||
| RD5-55S-10 | 55 | 41 | 15 | 10 | M5×0.8 | 10 | 2 | 88.1 | 67 | |
| RD5-88S-10 | 88 | 3 | 132.5 | 87 | ||||||
| RD5-100S-10 | 100 | 94 | ||||||||
| RD5-120S-10 | 120 | 4 | 177 | 105 | ||||||
| RD5-180S-10 | 180 | 5 | 221.5 | 142 | ||||||
| RD5-200S-10 | 200 | 154 | ||||||||
| RD5-250S-10 | 250 | 6 | 266 | 184 |
RD6（スチール製）
| 型番 | L | U 注1） | パネル高さ E 注2） | 許容荷重 （N） | 質量 （g） |
|---|---|---|---|---|---|
| RD6-55SP | 55 | 2 | 88.1 | 1,000 | 75 |
| RD6-88SP | 88 | 3 | 132.5 | 97 | |
| RD6-100SP | 100 | 105 | |||
| RD6-120SP | 120 | 4 | 177 | 118 | |
| RD6-180SP | 180 | 5 | 221.5 | 157 | |
| RD6-200SP | 200 | 170 | |||
| RD6-250SP | 250 | 6 | 266 | 203 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,048円 ( 2,253円 ) | 3日目 |
1,681円 ( 1,849円 ) | 3日目 |
1,952円 ( 2,147円 ) | 在庫品1日目当日出荷可能 |
2,037円 ( 2,241円 ) | 3日目 |
1,671円 ( 1,838円 ) | 在庫品1日目当日出荷可能 |
1,875円 ( 2,063円 ) | 4日目 |
2,037円 ( 2,241円 ) | 3日目 |
1,804円 ( 1,984円 ) | 在庫品1日目当日出荷可能 |
2,238円 ( 2,462円 ) | 在庫品1日目当日出荷可能 |
2,231円 ( 2,454円 ) | 3日目 |
1,979円 ( 2,177円 ) | 在庫品1日目当日出荷可能 |
2,689円 ( 2,958円 ) | 3日目 |
2,574円 ( 2,831円 ) | 3日目 |
2,231円 ( 2,454円 ) | 4日目 |
2,891円 ( 3,180円 ) | 在庫品1日目当日出荷可能 |
2,588円 ( 2,847円 ) | 3日目 |
3,175円 ( 3,493円 ) | 3日目 |
2,689円 ( 2,958円 ) | 3日目 |
3,200円 ( 3,520円 ) | 3日目 |
2,675円 ( 2,943円 ) | 3日目 |
1,663円 ( 1,829円 ) | 在庫品1日目当日出荷可能 |
1,329円 ( 1,462円 ) | 在庫品1日目当日出荷可能 |
1,503円 ( 1,653円 ) | 在庫品1日目当日出荷可能 |
1,564円 ( 1,720円 ) | 在庫品1日目当日出荷可能 |
1,561円 ( 1,717円 ) | 在庫品1日目当日出荷可能 |
1,663円 ( 1,829円 ) | 在庫品1日目当日出荷可能 |
1,543円 ( 1,697円 ) | 3日目 |
1,571円 ( 1,728円 ) | 在庫品1日目当日出荷可能 |
1,609円 ( 1,770円 ) | 在庫品1日目当日出荷可能 |
1,668円 ( 1,835円 ) | 在庫品1日目当日出荷可能 |
1,716円 ( 1,888円 ) | 在庫品1日目当日出荷可能 |
2,231円 ( 2,454円 ) | 3日目 |
2,536円 ( 2,790円 ) | 3日目 |
3,275円 ( 3,603円 ) | 3日目 |
3,674円 ( 4,041円 ) | 3日目 |
3,653円 ( 4,018円 ) | 3日目 |
3,740円 ( 4,114円 ) | 3日目 |
4,557円 ( 5,013円 ) | 3日目 |
4,854円 ( 5,339円 ) | 3日目 |
5,454円 ( 5,999円 ) | 3日目 |
詳細情報
基本情報
19インチラック規格に対応した取手です。
【特長】
・ラウンドアルミハンドルはナチュラル、ブラック、グレーホワイトの3色を用意します。
・握りやすさ、信頼性、安定性に優れた形状・寸法です。
・アルミ製、スチール製を用意します。
【用途】
・パネル、カバー等の取付け、取外し時に利用可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
カタログ
ラウンド アルミ ハンドル・ラウンド スチール ハンドル（RD1・RD5・RD6）のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q取付けボルトは付属されていますか？
A
付属していません
