メカニカル部品技術窓口
絞り込み条件
未確定：候補が4型番あります。
クランプ力(N)
~mm- 20
- 30
- 50
- 60
長さ L(mm)
~mm- 88
- 98
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
スナップクランプ（ダウンタイプ） （QLSND）
- 通常単価(税別)
- 7,349円～9,572円
- 税込単価
- 8,084円～10,529円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
クランプ時にカチッと音がして確実クランプ【特長】・下押しタイプです。・操作性に優れたグリップ付きレバー...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 本体 | クランプディスク | レバー | グリップ | 調整ボルト |
|---|---|---|---|---|
| ZDC2 カチオン塗装 ブラック | SCM440 焼入焼戻 四三酸化鉄皮膜 | S45C クロムメッキ | フェノール樹脂 ブラック | SCM435 焼入焼戻 四三酸化鉄皮膜 |
規格表
使用例

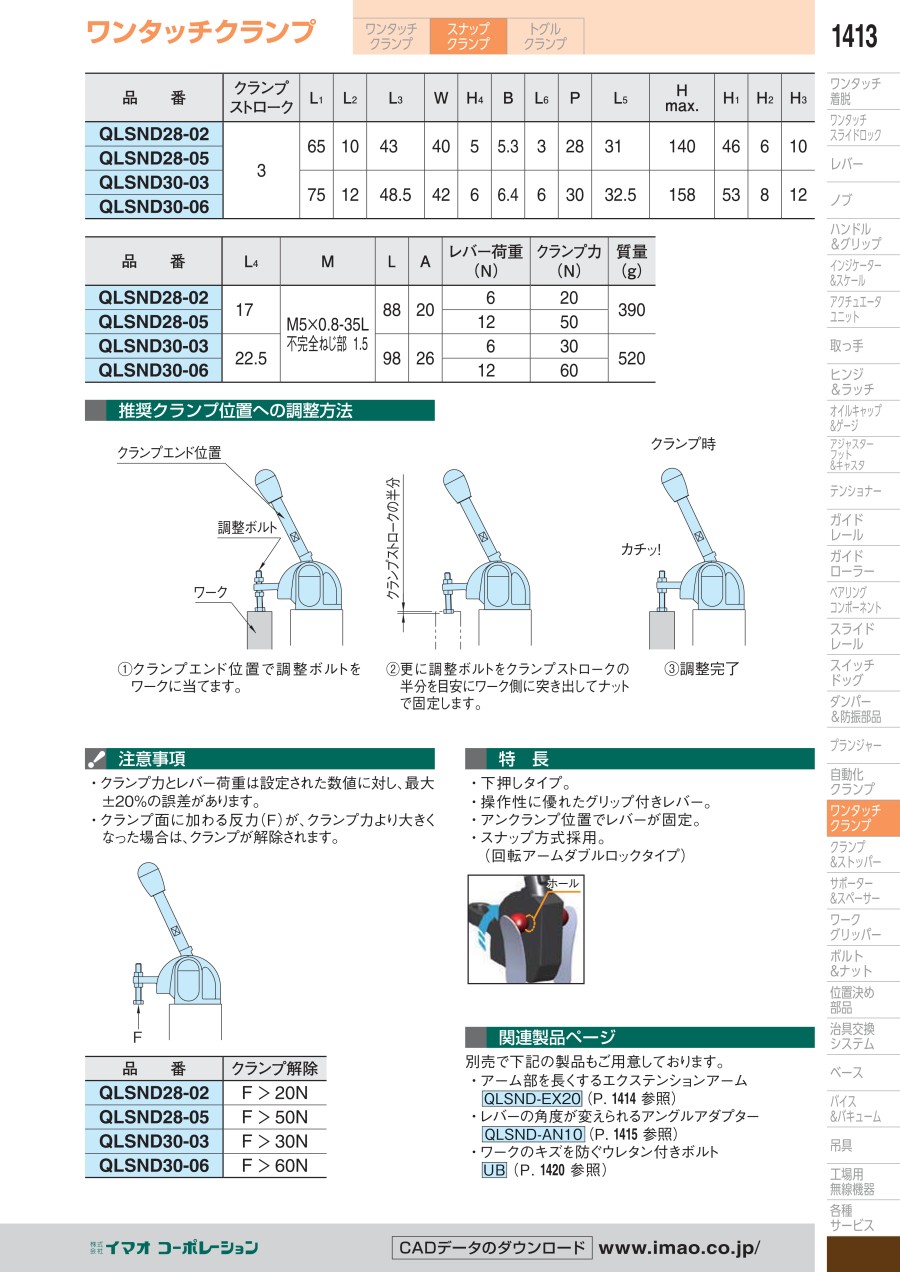

推薦クランプ位置への調整方法
（1）クランプエンド位置で調整ボルトを
ワークに当てます。
（2）更に調整ボルトをクランプストロークの
半分を目安にワーク側に突き出してナットで
固定します。
（3）調整完了
注意・禁止事項
注意事項
- クランプ力とレバー荷重は設定された数値に対し、最大±20%の誤差があります。
- クランプ面に加わる反力（F）が、クランプ力より大きくなった場合は、クランプが解除されます。
| 型番 | クランプ解除 |
|---|---|
| QLSND28-02 | F > 20N |
| QLSND28-05 | F > 50N |
| QLSND30-03 | F > 30N |
| QLSND30-06 | F > 60N |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,349円 ( 8,084円 ) | 在庫品1日目当日出荷可能 |
7,611円 ( 8,372円 ) | 在庫品1日目当日出荷可能 |
7,485円 ( 8,234円 ) | 3日目 |
9,572円 ( 10,529円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
クランプ時にカチッと音がして確実クランプ
【特長】
・下押しタイプです。
・操作性に優れたグリップ付きレバーです。
・アンクランプ位置でレバーが固定。
・スナップ方式採用。（回転アームダブルロックタイプ）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
カタログ
商品担当おすすめ
スナップクランプ（ダウンタイプ） （QLSND）のレビュー
この商品のレビューはありません
