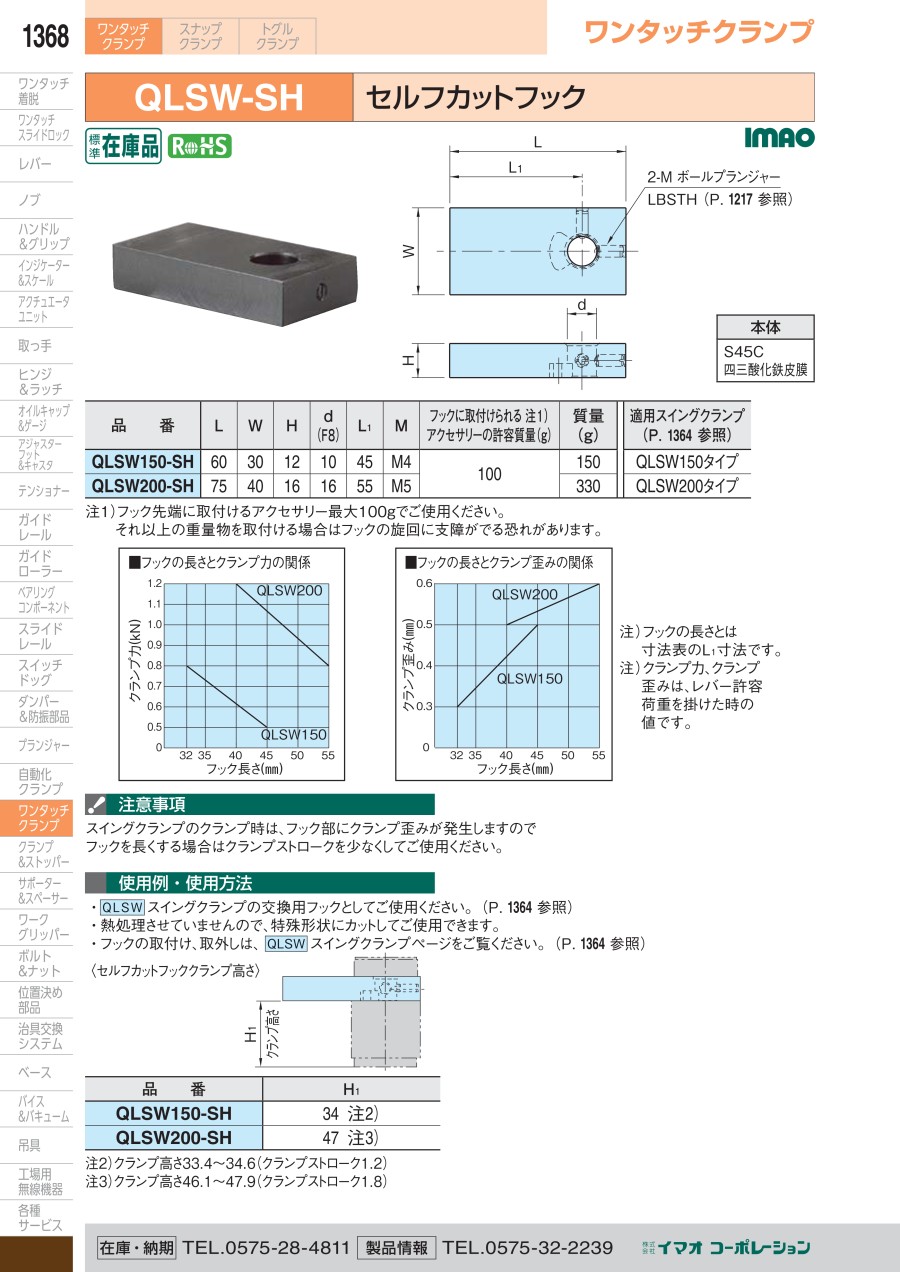

ワンタッチクランプ セルフカットフック （QLSW-SH）

外形図

製品仕様

本体:S45C  四三酸化鉄皮膜

規格表

注1）フック先端に取付けるアクセサリー最大100gでご使用ください。それ以上の重量物を取付ける場合はフックの旋回に支障がでる恐れがあります。

使用例

使用例・使用方法

• QLSWスイングクランプの交換用フックとしてご使用ください。
• 熱処理させていませんので、特殊形状にカットしてご使用できます。
• フックの取付け、取外しは、QLSWスイングクランプページをご覧ください。

<セルフカットフッククランプ高さ>

注2）クランプ高さ33.4～34.6（クランプストローク1.2）
注3）クランプ高さ46.1～47.9（クランプストローク1.8）

技術情報・設計アイデア

注）フックの長さとは寸法表のL₁寸法です。
注）クランプカ、クランプ歪みは、レバー許容荷重を掛けた時の値です。

注意・禁止事項

注意事項

スイングクランプのクランプ時は、フック部にクランプ歪みが発生しますのでフックを長くする場合はクランプストロークを少なくしてご使用ください。
