クランプボルト （QLPD-M）
- 通常単価(税別)
- 2,998円～3,459円
- 税込単価
- 3,298円～3,805円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
引込みクランプ用のクランプボルトです。お客様の仕様に合わせた特注品の製作も承ります。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 本体：SCM435、焼入焼戻、四三酸化鉄皮膜
| 型番 | D1 | M | L1 | L | D | L2 | D2 | W | L3 | 質量（g） | 適用引込みクランプ |
|---|---|---|---|---|---|---|---|---|---|---|---|
| QLPD150-M5 | 5 | M 5×0.8 | 6 | 17 | 8 | 1.2 | 3 | 4 | 2.5 | 3 | QLPD150タイプ |
| QLPD150-M6 | M 6×1 | 7 | 4 | ||||||||
| QLPD200-M8 | 8 | M 8×1.25 | 9 | 22 | 12 | 1.5 | 4.3 | 6 | 4 | 10 | QLPD200タイプ |
| QLPD200-M10 | M 10×1.5 | 11 | 13 |
使用例
使用例・使用方法
クランプボルト使用時の推奨ピッチ
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,230円 ( 3,553円 ) | 3日目 |
3,273円 ( 3,600円 ) | 在庫品1日目当日出荷可能 |
3,459円 ( 3,805円 ) | 在庫品1日目当日出荷可能 |
2,998円 ( 3,298円 ) | 3日目 |

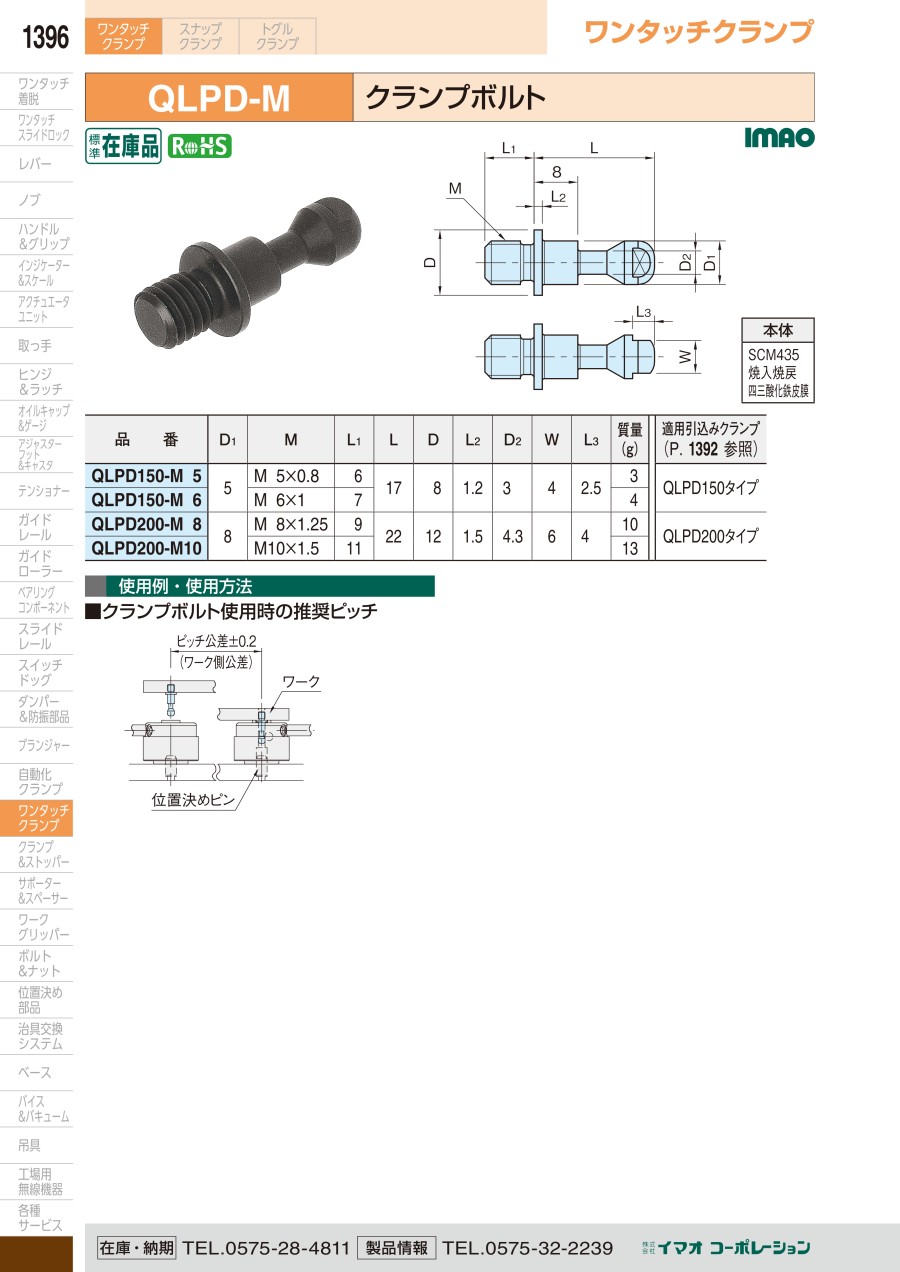

カタログ
