薄型カムサイドクランプ（QLSCL）
- 通常単価(税別)
- 9,297円～16,311円
- 税込単価
- 10,227円～17,942円
通常出荷日：在庫品1日目当日出荷可能
工具不要のレバー仕様とレバー無しの2タイプあるコンパクトで薄型の横押しクランプ。 【特長】・レバーを回...
詳細を確認未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
レバー付き
側面図
側面図
レバーなし
製品仕様
| 本体 | クランパー、カム | レバー |
|---|---|---|
| S45C 四三酸化鉄皮膜 | SCM440 焼入焼戻 四三酸化鉄皮膜 | S45C 焼入焼戻 四三酸化鉄皮膜 |
レバーなし
| 型番 | 許容締付トルク (N・m) | クランプ力 (kN) | 質量 (g) |
|---|---|---|---|
| QLSCL05NR | 2.1 | 1.3 | 18 |
| 型番 | W3 | 許容締付トルク (N・m) | クランプ力 (kN) | 質量 (g) |
|---|---|---|---|---|
| QLSCL10NR | 6 | 10 | 4 | 85 |
| QLSCL15NR | 10 | 27 | 6 | 290 |
規格表
レバー付き
| 型番 | クランプストローク | W1 | W2 | H3 | H4 | L2 | W | L | H2 | d | P | H5 | L1 | クランプ機構 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| QLSCL10 | 1 | 38 | 8 | 6 | 3 | 15 | 45 | 33.5 | 10 | 5.2 | 36 | 5 | 30.5 | スパイラルカム カム角度 4° |
| QLSCL15 | 2 | 60 | 12 | 9 | 5 | 22 | 70 | 50 | 15 | 8.2 | 55 | 7 | 46 |
| 型番 | H | D | H1 | R | A | B | M1 | レバー荷重 (N) 注１) | クランプ力 (kN) | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| QLSCL10R | 30 | 13 | 20 | 63 | 12 | 8 | M4×0.7-4L | 170 | 4 | 130 |
| QLSCL15R | 46 | 19 | 30 | 100 | 18 | 12 | M5×0.8-5L | 280 | 6 | 440 |
使用例
使用方法
レバー付タイプ
レバーを回すとカムによりクランパーが突き出しクランプします。
アンクランプ時はスプリングでクランパーが戻ります。
レバーなしタイプ
レバーが邪魔な場合は、レバーなしタイプをご使用ください。
レバー位置の変更
レバーは12角レンチになっていますので 30°毎にレバー位置の変更が可能です。
詳細情報
基本情報
工具不要のレバー仕様とレバー無しの2タイプあるコンパクトで薄型の横押しクランプ。
【特長】
・レバーを回すとカムによりクランパーが突き出しクランプ。
・アンクランプ時は、スプリングでクランパーが戻る。
・ワークの浮き上がり防止機能付き。
・薄型コンパクト設計。
【用途】
・機械加工の工具干渉を抑制するのに最適。

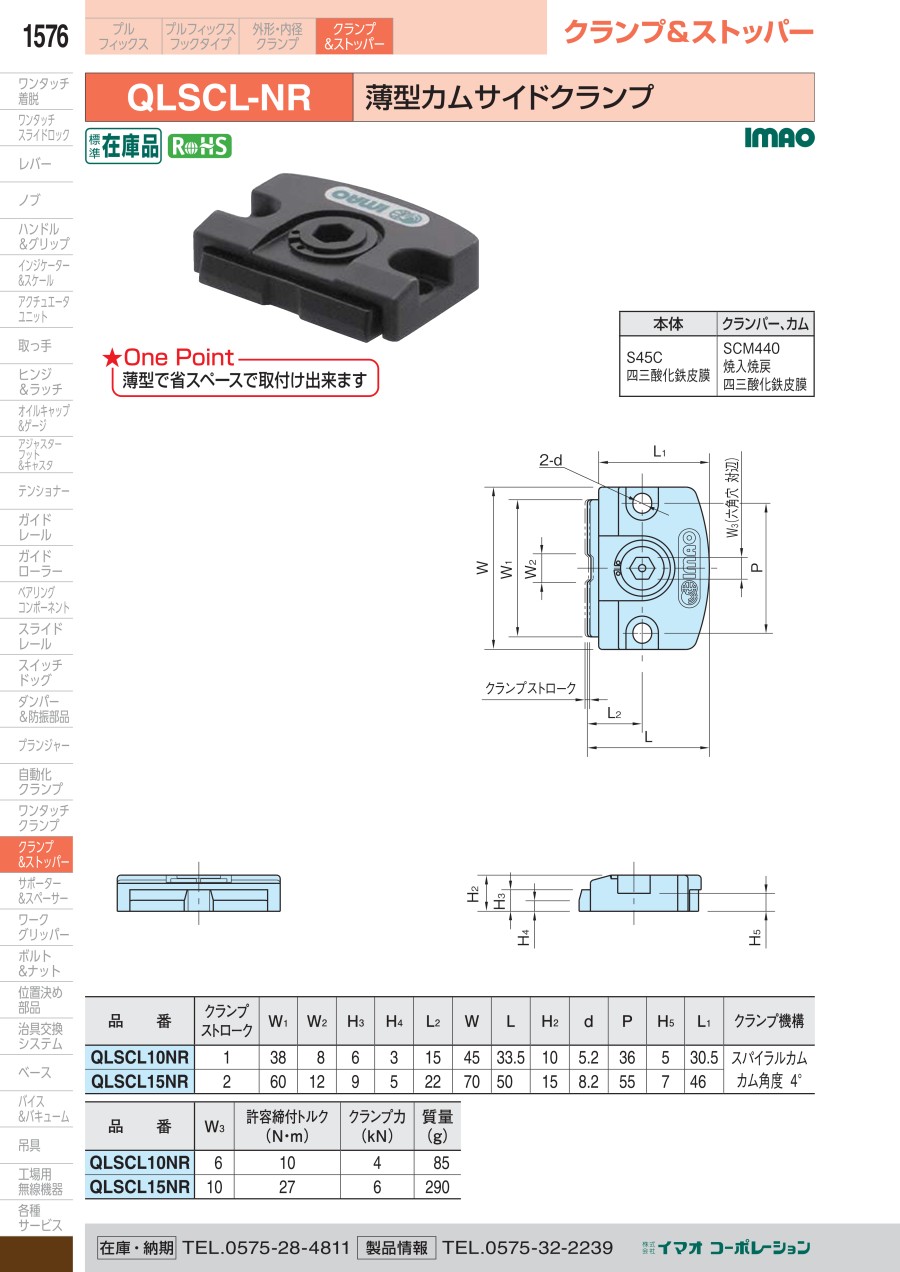

カタログ
Loading...
商品担当おすすめ
薄型カムサイドクランプ（QLSCL）のレビュー
アルミ板の固定
5
5.02023/03/31
アルミ板を加工する治具に取り付けて使っています。レバータイプを購入したのですがレバーは取り外し可能で六角レンチでの操作に...もっと読む
1人が参考にしています。
ワークのクランプ
5
5.02019/02/13
加工時のワーククランプに使用しています。加工が自動機内となるため、省スペース化や機器内での干渉防止に配慮しなるべく薄く、...もっと読む
1人が参考にしています。
カシメ機の段替え治具の固定に使用
4
4.02021/08/25
段替え部品の固定に使用しました。可動範囲がとても少ないのでシビアな設置が必要ですが、固定の力はとても強く、スペースもあま...もっと読む
0人が参考にしています。
ワークのクランプに
4
4.02019/11/07
治具上でワークを固定するために購入しました。結果的に加工は無事済みました。クランプ力は弱めなので、金属を加工するならある...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q取り付け用ボルトは付属されていますか？
A
付属していません。
