イマオコーポレーション

エンプラレベリングパッド（LVA125,LVAR125）

カタログ |

通常単価(税別): 3,782円～13,195円

税込単価: 4,160円～14,515円

通常出荷日：3日目

【特長】・ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面...

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

未確定：候補が62型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

軽荷重用

LVA125、LVA125L-SUS、LVAR125L-SUS、LVE125L、LVE125L-SUS、LVAR125L-SUS

重荷重用

LVA125B、LVAR125B

製品仕様

タイプ	パッド	ネジ・ナット	ラバー
LVA125L／LVA125B／LVE125L	ポリアミド（ガラス繊維強化）つや消しブラック	SUM22L 亜鉛メッキ	-
LVAR125L／LVAR125B／LVER125L		SUM22L 亜鉛メッキ	ニトリルゴム（NBR）
LVA125L-SUS／LVE125L-SUS		SUS304	-
LVAR125L-SUS／LVER125L-SUS		SUS304	ニトリルゴム（NBR）

規格表

LVA125L／LVAR125L（軽荷重用、スチール製）

型番				M	L	L₁	W	W₁	A	許容荷重（kN）
ラバーなし	質量（g）	ラバー付	質量（g）	M	L	L₁	W	W₁	A	許容荷重（kN）
LVA125L20A	507	LVAR125L20A	633	M20×2.5	165	98	24	30	4	28
LVA125L20B	586	LVAR125L20B	712		205	138
LVA125L20C	625	LVAR125L20C	751		225	158
LVA125L20D	708	LVAR125L20D	834		265	198
LVA125L24A	605	LVAR125L24A	731	M24×3	165	98		36	5
LVA125L24B	777	LVAR125L24B	903		225	158
LVA125L24C	895	LVAR125L24C	1,021		265	198

LVA125L-SUS／LVAR125L-SUS（軽荷重用、SUS製）

型番				M	L	L₁	W	W₁	A	許容荷重（kN）
ラバーなし	質量（g）	ラバー付	質量（g）	M	L	L₁	W	W₁	A	許容荷重（kN）
LVA125L20A-SUS	513	LVAR125L20A-SUS	639	M20×2.5	165	98	24	30	4	28
LVA125L20B-SUS	593	LVAR125L20B-SUS	719		205	138
LVA125L20C-SUS	633	LVAR125L20C-SUS	759		225	158
LVA125L20D-SUS	718	LVAR125L20D-SUS	844		265	198
LVA125L24A-SUS	613	LVAR125L24A-SUS	739	M24×3	165	98		36	5
LVA125L24B-SUS	788	LVAR125L24B-SUS	914		225	158
LVA125L24C-SUS	909	LVAR125L24C-SUS	1,035		265	198

製品仕様

型番				M	L	L₁	W	W₁	A	許容荷重（kN）
ラバーなし	質量（g）	ラバー付	質量（g）	M	L	L₁	W	W₁	A	許容荷重（kN）
LVE125L20A	507	LVER125L20A	633	M20×2.5	165	98	24	30	4	28
LVE125L20B	586	LVER125L20B	712		205	138
LVE125L20C	625	LVER125L20C	751		225	158
LVE125L20D	708	LVER125L20D	834		265	198
LVE125L24A	605	LVER125L24A	731	M24×3	165	98		36	5
LVE125L24B	777	LVER125L24B	903		225	158
LVE125L24C	895	LVER125L24C	1,021		265	198

製品仕様

型番				M	L	L₁	W	W₁	A	許容荷重（kN）
ラバーなし	質量（g）	ラバー付	質量（g）	M	L	L₁	W	W₁	A	許容荷重（kN）
LVE125L20A-SUS	513	LVER125L20A-SUS	639	M20×2.5	165	98	24	30	4	28
LVE125L20B-SUS	593	LVER125L20B-SUS	719		205	138
LVE125L20C-SUS	633	LVER125L20C-SUS	759		225	158
LVE125L20D-SUS	718	LVER125L20D-SUS	844		265	198
LVE125L24A-SUS	613	LVER125L24A-SUS	739	M24×3	165	98		36	5
LVE125L24B-SUS	788	LVER125L24B-SUS	914		225	158
LVE125L24C-SUS	909	LVER125L24C-SUS	1,035		265	198

LVA125B／LVAR125B（重荷重用、スチール製）

型番				M	L	L₁	W	W₁	A	許容荷重（kN）
ラバーなし	質量（g）	ラバー付	質量（g）	M	L	L₁	W	W₁	A	許容荷重（kN）
LVA125B24B	840	LVAR125B24B	1,090	M24×3	250	186	24	36	5	40
LVA125B30A	940	LVAR125B30A	1,190	M30×3.5	200	136	30	46
LVA125B30B	1,030	LVAR125B30B	1,280	M30×3.5	250	186	30	46

商品特長詳細

技術情報

使用温度：max. 100℃ min.-30℃

■導電性仕様の熱的及び電気的特性

タイプ	体積固有抵抗	表面抵抗
LVE125L／LVER125L／LVE125L-SUS／LVER125L-SUS	10³Ω・cm	10³Ω

静電気放電（ESD: electro-static discharge）のマークが製品の上面に付してあります。

型番リスト

表示件数

型番

特性・用途

ねじの呼び M

ねじ部材質

許容荷重

(kN)

ねじの長さ【範囲選択】

(mm)

ねじの長さ L1

(mm)

本体高さ h

(mm)

ねじ部表面処理

首振り角度 θ

(deg)

全高

(mm)

RoHS?

最小発注数量

-	24	スチール	40	150.1～	186	45	[亜鉛メッキ] 亜鉛メッキ	16	250	10	1個
-	30	スチール	40	130.1～150	136	45	[亜鉛メッキ] 亜鉛メッキ	16	200	10	1個
-	30	スチール	40	150.1～	186	45	[亜鉛メッキ] 亜鉛メッキ	16	250	10	1個
-	20	スチール	28	70.1～100	98	46	[亜鉛メッキ] 亜鉛メッキ	30	165	10	1個
耐食性・耐薬品	20	ステンレス	28	70.1～100	98	46	なし	30	165	10	1個
-	20	スチール	28	130.1～150	138	46	[亜鉛メッキ] 亜鉛メッキ	30	205	10	1個
耐食性・耐薬品	20	ステンレス	28	130.1～150	138	46	なし	30	205	10	1個
-	20	スチール	28	150.1～	158	46	[亜鉛メッキ] 亜鉛メッキ	30	225	10	1個
耐食性・耐薬品	20	ステンレス	28	150.1～	158	46	なし	30	225	10	1個
-	20	スチール	28	150.1～	198	46	[亜鉛メッキ] 亜鉛メッキ	30	265	10	1個
耐食性・耐薬品	20	ステンレス	28	150.1～	198	46	なし	30	265	10	1個
-	24	スチール	28	70.1～100	98	46	[亜鉛メッキ] 亜鉛メッキ	30	165	10	1個
耐食性・耐薬品	24	ステンレス	28	70.1～100	98	46	なし	30	165	10	1個
-	24	スチール	28	150.1～	158	46	[亜鉛メッキ] 亜鉛メッキ	30	225	10	1個
耐食性・耐薬品	24	ステンレス	28	150.1～	158	46	なし	30	225	10	1個
-	24	スチール	28	150.1～	198	46	[亜鉛メッキ] 亜鉛メッキ	30	265	10	1個
耐食性・耐薬品	24	ステンレス	28	150.1～	198	46	なし	30	265	10	1個
-	24	スチール	40	150.1～	186	45	[亜鉛メッキ] 亜鉛メッキ	16	250	10	1個
-	30	スチール	40	130.1～150	136	45	[亜鉛メッキ] 亜鉛メッキ	16	200	10	1個
-	30	スチール	40	150.1～	186	45	[亜鉛メッキ] 亜鉛メッキ	16	250	10	1個
-	20	スチール	28	70.1～100	98	46	[亜鉛メッキ] 亜鉛メッキ	30	165	10	1個
耐食性・耐薬品	20	ステンレス	28	70.1～100	98	46	なし	30	165	10	1個
-	20	スチール	28	130.1～150	138	46	[亜鉛メッキ] 亜鉛メッキ	30	205	10	1個
耐食性・耐薬品	20	ステンレス	28	130.1～150	138	46	なし	30	205	10	1個
-	20	スチール	28	150.1～	158	46	[亜鉛メッキ] 亜鉛メッキ	30	225	10	1個
耐食性・耐薬品	20	ステンレス	28	150.1～	158	46	なし	30	225	10	1個
-	20	スチール	28	150.1～	198	46	[亜鉛メッキ] 亜鉛メッキ	30	265	10	1個
耐食性・耐薬品	20	ステンレス	28	150.1～	198	46	なし	30	265	10	1個
-	24	スチール	28	70.1～100	98	46	[亜鉛メッキ] 亜鉛メッキ	30	165	10	1個
耐食性・耐薬品	24	ステンレス	28	70.1～100	98	46	なし	30	165	10	1個
-	24	スチール	28	150.1～	158	46	[亜鉛メッキ] 亜鉛メッキ	30	225	10	1個
耐食性・耐薬品	24	ステンレス	28	150.1～	158	46	なし	30	225	10	1個
-	24	スチール	28	150.1～	198	46	[亜鉛メッキ] 亜鉛メッキ	30	265	10	1個
耐食性・耐薬品	24	ステンレス	28	150.1～	198	46	なし	30	265	10	1個
導電性・帯電防止	20	スチール	28	70.1～100	98	46	[亜鉛メッキ] 亜鉛メッキ	30	165	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	28	70.1～100	98	46	なし	30	165	10	1個
導電性・帯電防止	20	スチール	28	130.1～150	138	46	[亜鉛メッキ] 亜鉛メッキ	30	205	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	28	130.1～150	138	46	なし	30	205	10	1個
導電性・帯電防止	20	スチール	28	150.1～	158	46	[亜鉛メッキ] 亜鉛メッキ	30	225	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	28	150.1～	158	46	なし	30	225	10	1個
導電性・帯電防止	20	スチール	28	150.1～	198	46	[亜鉛メッキ] 亜鉛メッキ	30	265	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	28	150.1～	198	46	なし	30	265	10	1個
導電性・帯電防止	24	スチール	28	70.1～100	98	46	[亜鉛メッキ] 亜鉛メッキ	30	165	10	1個
耐食性・耐薬品 / 導電性・帯電防止	24	ステンレス	28	70.1～100	98	46	なし	30	165	10	1個
導電性・帯電防止	24	スチール	28	150.1～	158	46	[亜鉛メッキ] 亜鉛メッキ	30	225	10	1個
耐食性・耐薬品 / 導電性・帯電防止	24	ステンレス	28	150.1～	158	46	なし	30	225	10	1個
導電性・帯電防止	24	スチール	28	150.1～	198	46	[亜鉛メッキ] 亜鉛メッキ	30	265	10	1個
耐食性・耐薬品 / 導電性・帯電防止	24	ステンレス	28	150.1～	198	46	なし	30	265	10	1個
導電性・帯電防止	20	スチール	28	70.1～100	98	46	[亜鉛メッキ] 亜鉛メッキ	30	165	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	28	70.1～100	98	46	なし	30	165	10	1個
導電性・帯電防止	20	スチール	28	130.1～150	138	46	[亜鉛メッキ] 亜鉛メッキ	30	205	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	28	130.1～150	138	46	なし	30	205	10	1個
導電性・帯電防止	20	スチール	28	150.1～	158	46	[亜鉛メッキ] 亜鉛メッキ	30	225	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	28	150.1～	158	46	なし	30	225	10	1個
導電性・帯電防止	20	スチール	28	150.1～	198	46	[亜鉛メッキ] 亜鉛メッキ	30	265	10	1個
耐食性・耐薬品 / 導電性・帯電防止	20	ステンレス	28	150.1～	198	46	なし	30	265	10	1個
導電性・帯電防止	24	スチール	28	70.1～100	98	46	[亜鉛メッキ] 亜鉛メッキ	30	165	10	1個
耐食性・耐薬品 / 導電性・帯電防止	24	ステンレス	28	70.1～100	98	46	なし	30	165	10	1個
導電性・帯電防止	24	スチール	28	150.1～	158	46	[亜鉛メッキ] 亜鉛メッキ	30	225	10	1個
耐食性・耐薬品 / 導電性・帯電防止	24	ステンレス	28	150.1～	158	46	なし	30	225	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,013円 ( 6,614円 )	3日目
8,438円 ( 9,282円 )	3日目
8,729円 ( 9,602円 )	3日目
3,782円 ( 4,160円 )	3日目
6,983円 ( 7,681円 )	3日目
3,976円 ( 4,374円 )	3日目
8,050円 ( 8,855円 )	3日目
3,976円 ( 4,374円 )	3日目
8,438円 ( 9,282円 )	3日目
4,073円 ( 4,480円 )	3日目
9,020円 ( 9,922円 )	3日目
4,073円 ( 4,480円 )	3日目
8,341円 ( 9,175円 )	3日目
4,267円 ( 4,694円 )	3日目
9,214円 ( 10,135円 )	3日目
4,461円 ( 4,907円 )	3日目
9,893円 ( 10,882円 )	3日目
7,702円 ( 8,472円 )	3日目
10,863円 ( 11,949円 )	3日目
11,542円 ( 12,696円 )	3日目
3,988円 ( 4,387円 )	3日目
8,050円 ( 8,855円 )	3日目
4,655円 ( 5,121円 )	3日目
9,020円 ( 9,922円 )	3日目
4,655円 ( 5,121円 )	3日目
9,214円 ( 10,135円 )	3日目
5,043円 ( 5,547円 )	3日目
9,893円 ( 10,882円 )	3日目
5,043円 ( 5,547円 )	3日目
9,117円 ( 10,029円 )	3日目
5,140円 ( 5,654円 )	3日目
10,087円 ( 11,096円 )	3日目
5,237円 ( 5,761円 )	3日目
10,669円 ( 11,736円 )	3日目
6,015円 ( 6,617円 )	3日目
9,633円 ( 10,596円 )	3日目
6,655円 ( 7,321円 )	3日目
10,853円 ( 11,938円 )	3日目
6,755円 ( 7,431円 )	3日目
11,517円 ( 12,669円 )	3日目
6,856円 ( 7,542円 )	3日目
11,896円 ( 13,086円 )	3日目
7,033円 ( 7,736円 )	3日目
10,815円 ( 11,897円 )	3日目
7,134円 ( 7,847円 )	3日目
11,997円 ( 13,197円 )	3日目
7,235円 ( 7,959円 )	3日目
13,094円 ( 14,403円 )	3日目
7,235円 ( 7,959円 )	3日目
10,815円 ( 11,897円 )	3日目
7,216円 ( 7,938円 )	3日目
11,997円 ( 13,197円 )	3日目
7,197円 ( 7,917円 )	3日目
12,034円 ( 13,237円 )	3日目
7,270円 ( 7,997円 )	3日目
13,191円 ( 14,510円 )	3日目
8,233円 ( 9,056円 )	3日目
12,072円 ( 13,279円 )	3日目
8,334円 ( 9,167円 )	3日目
13,195円 ( 14,515円 )	3日目

基本情報

基本情報

【特長】
・ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。

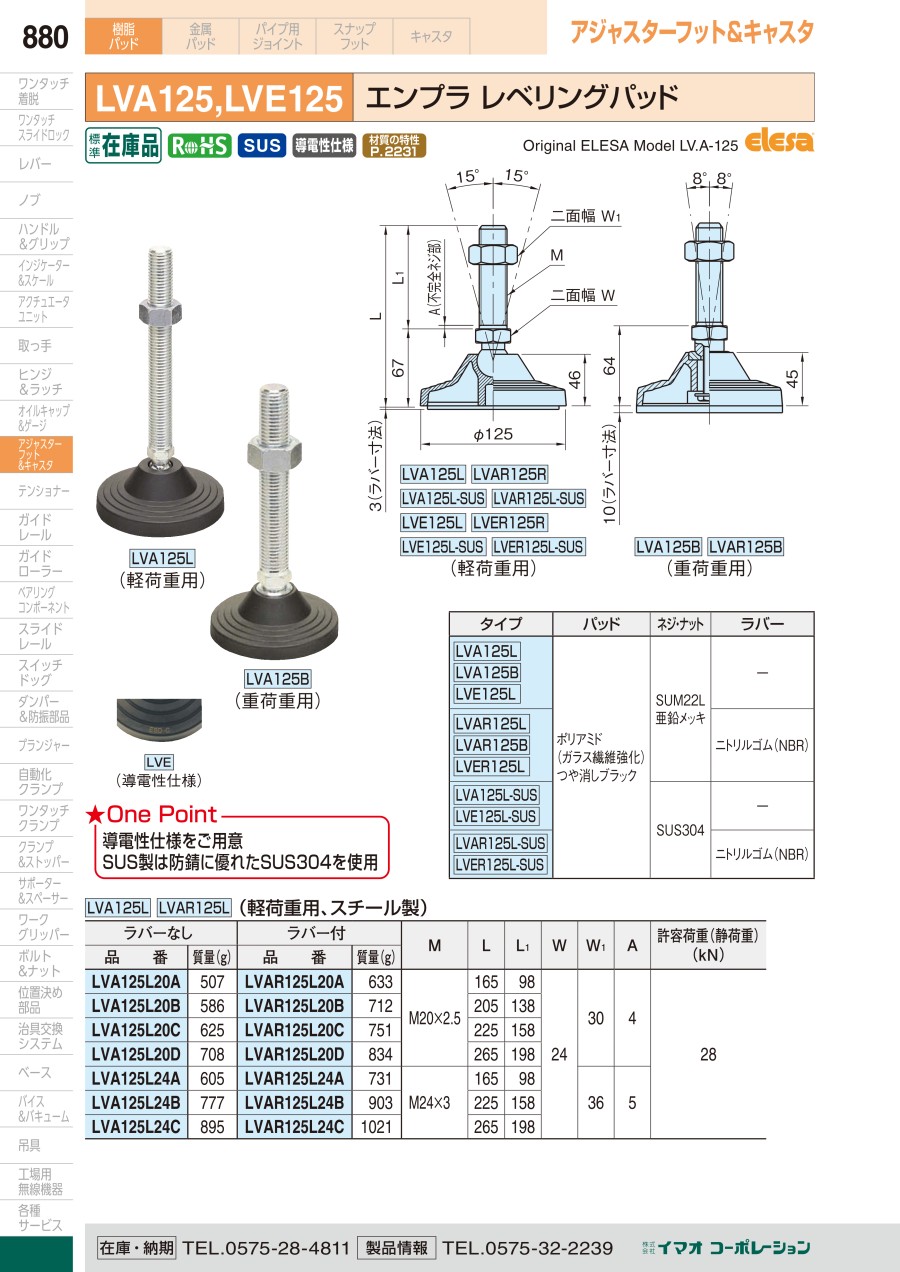

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
