イマオコーポレーション

エンプラレベリングパッド（LSA40,LSAR40）

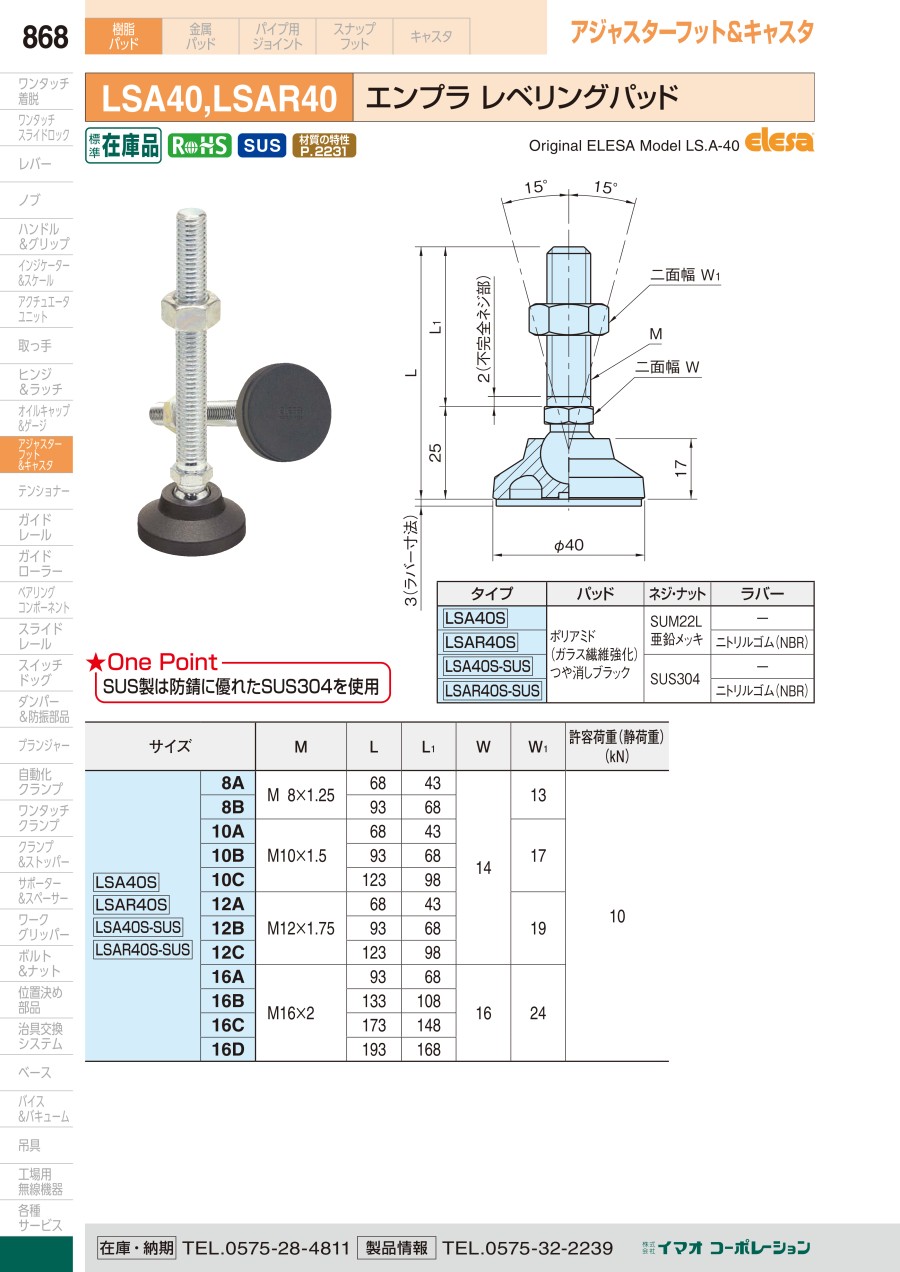

カタログ |

通常単価(税別): 687円～4,835円

税込単価: 756円～5,319円

通常出荷日：3日目～4日目

【特長】・ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面...

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

未確定：候補が48型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

タイプ	パッド	ネジ・ナット	ラバー
LSA40S	ポリアミド（ガラス繊維強化）つや消しブラック	SUM22L 亜鉛メッキ	ー
LSAR40S		SUM22L 亜鉛メッキ	ニトリルゴム（NBR）
LSA40S-SUS		SUS304	ー
LSAR40S-SUS		SUS304	ニトリルゴム（NBR）

規格表

サイズ		M	L	L₁	W	W₁	許容荷重（kN）
LSA40S LSAR40S LSA40S-SUS LSAR40S-SUS	8A	M 8×1.25	68	43	14	13	10
	8B	M 8×1.25	93	68		13
	10A	M10×1.50	68	43		17
	10B		93	68
	10C		123	98
	12A	M12×1.75	68	43		19
	12B		93	68
	12C		123	98
	16A	M16×2.00	93	68	16	24
	16B		133	108
	16C		173	148
	16D		193	168

LSA40S、LSAR40S （スチール製）

ラバーなし		ラバー付
型番	質量（g）	型番	質量（g）
LSA40S 8A	41	LSAR40S 8A	48
LSA40S 8B	51	LSAR40S 8B	58
LSA40S10A	51	LSAR40S10A	58
LSA40S10B	63	LSAR40S10B	70
LSA40S10C	77	LSAR40S10C	84
LSA40S12A	61	LSAR40S12A	68
LSA40S12B	78	LSAR40S12B	85
LSA40S12C	99	LSAR40S12C	106
LSA40S16A	122	LSAR40S16A	129
LSA40S16B	174	LSAR40S16B	181
LSA40S16C	226	LSAR40S16C	233
LSA40S16D	252	LSAR40S16D	259

LSA40S-SUS、LSAR40S-SUS （SUS製）

ラバーなし		ラバー付
型番	質量（g）	型番	質量（g）
LSA40S 8A-SUS	42	LSAR40S 8A-SUS	49
LSA40S 8B-SUS	52	LSAR40S 8B-SUS	59
LSA40S10A-SUS	52	LSAR40S10A-SUS	59
LSA40S10B-SUS	65	LSAR40S10B-SUS	72
LSA40S10C-SUS	79	LSAR40S10C-SUS	86
LSA40S12A-SUS	62	LSAR40S12A-SUS	69
LSA40S12B-SUS	80	LSAR40S12B-SUS	87
LSA40S12C-SUS	102	LSAR40S12C-SUS	109
LSA40S16A-SUS	125	LSAR40S16A-SUS	132
LSA40S16B-SUS	179	LSAR40S16B-SUS	186
LSA40S16C-SUS	232	LSAR40S16C-SUS	239
LSA40S16D-SUS	259	LSAR40S16D-SUS	266

商品特長詳細

ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。

技術情報・設計アイデア

使用温度：max.100℃ min.?30℃

型番リスト

表示件数

型番

特性・用途

ねじの呼び M

ねじ部材質

ねじの長さ【範囲選択】

(mm)

ねじの長さ L1

(mm)

ねじ部表面処理

全高

(mm)

RoHS?

最小発注数量

-	8	スチール	40.1～70	43	[亜鉛メッキ] 亜鉛メッキ	68	10	1個
耐食性・耐薬品	8	ステンレス	40.1～70	43	なし	68	10	1個
-	8	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	93	10	1個
耐食性・耐薬品	8	ステンレス	40.1～70	68	なし	93	10	1個
-	10	スチール	40.1～70	43	[亜鉛メッキ] 亜鉛メッキ	68	10	1個
耐食性・耐薬品	10	ステンレス	40.1～70	43	なし	68	10	1個
-	10	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	93	10	1個
耐食性・耐薬品	10	ステンレス	40.1～70	68	なし	93	10	1個
-	10	スチール	70.1～100	98	[亜鉛メッキ] 亜鉛メッキ	123	10	1個
耐食性・耐薬品	10	ステンレス	70.1～100	98	なし	123	10	1個
-	12	スチール	40.1～70	43	[亜鉛メッキ] 亜鉛メッキ	68	10	1個
耐食性・耐薬品	12	ステンレス	40.1～70	43	なし	68	10	1個
-	12	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	93	10	1個
耐食性・耐薬品	12	ステンレス	40.1～70	68	なし	93	10	1個
-	12	スチール	70.1～100	98	[亜鉛メッキ] 亜鉛メッキ	123	10	1個
耐食性・耐薬品	12	ステンレス	70.1～100	98	なし	123	10	1個
-	16	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	93	10	1個
耐食性・耐薬品	16	ステンレス	40.1～70	68	なし	93	10	1個
-	16	スチール	130.1～150	108	[亜鉛メッキ] 亜鉛メッキ	133	10	1個
耐食性・耐薬品	16	ステンレス	130.1～150	108	なし	133	10	1個
-	16	スチール	130.1～150	148	[亜鉛メッキ] 亜鉛メッキ	173	10	1個
耐食性・耐薬品	16	ステンレス	130.1～150	148	なし	173	10	1個
-	16	スチール	150.1～	168	[亜鉛メッキ] 亜鉛メッキ	193	10	1個
耐食性・耐薬品	16	ステンレス	150.1～	168	なし	193	10	1個
-	8	スチール	40.1～70	43	[亜鉛メッキ] 亜鉛メッキ	68	10	1個
耐食性・耐薬品	8	ステンレス	40.1～70	43	なし	68	10	1個
-	8	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	93	10	1個
耐食性・耐薬品	8	ステンレス	40.1～70	68	なし	93	10	1個
-	10	スチール	40.1～70	43	[亜鉛メッキ] 亜鉛メッキ	68	10	1個
耐食性・耐薬品	10	ステンレス	40.1～70	43	なし	68	10	1個
-	10	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	93	10	1個
耐食性・耐薬品	10	ステンレス	40.1～70	68	なし	93	10	1個
-	10	スチール	70.1～100	98	[亜鉛メッキ] 亜鉛メッキ	123	10	1個
耐食性・耐薬品	10	ステンレス	70.1～100	98	なし	123	10	1個
-	12	スチール	40.1～70	43	[亜鉛メッキ] 亜鉛メッキ	68	10	1個
耐食性・耐薬品	12	ステンレス	40.1～70	43	なし	68	10	1個
-	12	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	93	10	1個
耐食性・耐薬品	12	ステンレス	40.1～70	68	なし	93	10	1個
-	12	スチール	70.1～100	98	[亜鉛メッキ] 亜鉛メッキ	123	10	1個
耐食性・耐薬品	12	ステンレス	70.1～100	98	なし	123	10	1個
-	16	スチール	40.1～70	68	[亜鉛メッキ] 亜鉛メッキ	93	10	1個
耐食性・耐薬品	16	ステンレス	40.1～70	68	なし	93	10	1個
-	16	スチール	130.1～150	108	[亜鉛メッキ] 亜鉛メッキ	133	10	1個
耐食性・耐薬品	16	ステンレス	130.1～150	108	なし	133	10	1個
-	16	スチール	130.1～150	148	[亜鉛メッキ] 亜鉛メッキ	173	10	1個
耐食性・耐薬品	16	ステンレス	130.1～150	148	なし	173	10	1個
-	16	スチール	150.1～	168	[亜鉛メッキ] 亜鉛メッキ	193	10	1個
耐食性・耐薬品	16	ステンレス	150.1～	168	なし	193	10	1個

通常単価(税別) (税込単価)	通常出荷日

725円 ( 798円 )	4日目
2,231円 ( 2,454円 )	4日目
832円 ( 915円 )	4日目
2,299円 ( 2,529円 )	4日目
687円 ( 756円 )	3日目
2,231円 ( 2,454円 )	4日目
794円 ( 873円 )	3日目
2,040円 ( 2,244円 )	4日目
958円 ( 1,054円 )	4日目
2,877円 ( 3,165円 )	4日目
743円 ( 817円 )	4日目
2,231円 ( 2,454円 )	4日目
766円 ( 843円 )	3日目
2,299円 ( 2,529円 )	4日目
1,000円 ( 1,100円 )	3日目
2,877円 ( 3,165円 )	4日目
1,095円 ( 1,205円 )	4日目
3,666円 ( 4,033円 )	4日目
1,307円 ( 1,438円 )	4日目
3,934円 ( 4,327円 )	4日目
1,561円 ( 1,717円 )	4日目
4,323円 ( 4,755円 )	4日目
1,819円 ( 2,001円 )	4日目
4,634円 ( 5,097円 )	4日目
1,038円 ( 1,142円 )	3日目
2,451円 ( 2,696円 )	3日目
1,157円 ( 1,273円 )	3日目
2,689円 ( 2,958円 )	3日目
1,014円 ( 1,115円 )	3日目
2,465円 ( 2,712円 )	3日目
1,126円 ( 1,239円 )	3日目
2,675円 ( 2,943円 )	3日目
1,215円 ( 1,337円 )	4日目
3,376円 ( 3,714円 )	3日目
1,091円 ( 1,200円 )	3日目
2,451円 ( 2,696円 )	3日目
1,177円 ( 1,295円 )	3日目
2,689円 ( 2,958円 )	3日目
1,394円 ( 1,533円 )	3日目
3,394円 ( 3,733円 )	3日目
1,436円 ( 1,580円 )	4日目
3,993円 ( 4,392円 )	3日目
1,832円 ( 2,015円 )	3日目
4,461円 ( 4,907円 )	3日目
2,232円 ( 2,455円 )	3日目
4,165円 ( 4,582円 )	4日目
2,249円 ( 2,474円 )	3日目
4,835円 ( 5,319円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
アジャスタパッド　重荷重タイプ
幅広い用途でご使用いただける重荷重タイプのアジャスタです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
