イマオコーポレーション

差込ピン（BJ820）

差込ピン（BJ820）
通常単価(税別)
2,345円～5,738円
税込単価
2,580円～6,312円
通常出荷日：在庫品1日目～3日目一部当日出荷可能

エアベント付きの差込ピン。【特長】・ピン公差h7エアベント（抜き）付のピン。・エアベント付きで抜き差し...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

よく一緒に見られています

ボールロックピン（BJ774-SUS）

イマオコーポレーション

ボールロックピン（BJ774-SUS）
通常価格(税別)： 4,358円 (税込価格：4,794円)

通常出荷日：在庫品1日目

よく一緒に見られています

ボールロックT型ピン（BJ773-SUS）

イマオコーポレーション

ボールロックT型ピン（BJ773-SUS）
通常価格(税別)： 5,614円 (税込価格：6,175円)

通常出荷日：在庫品1日目

未確定：候補が20型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

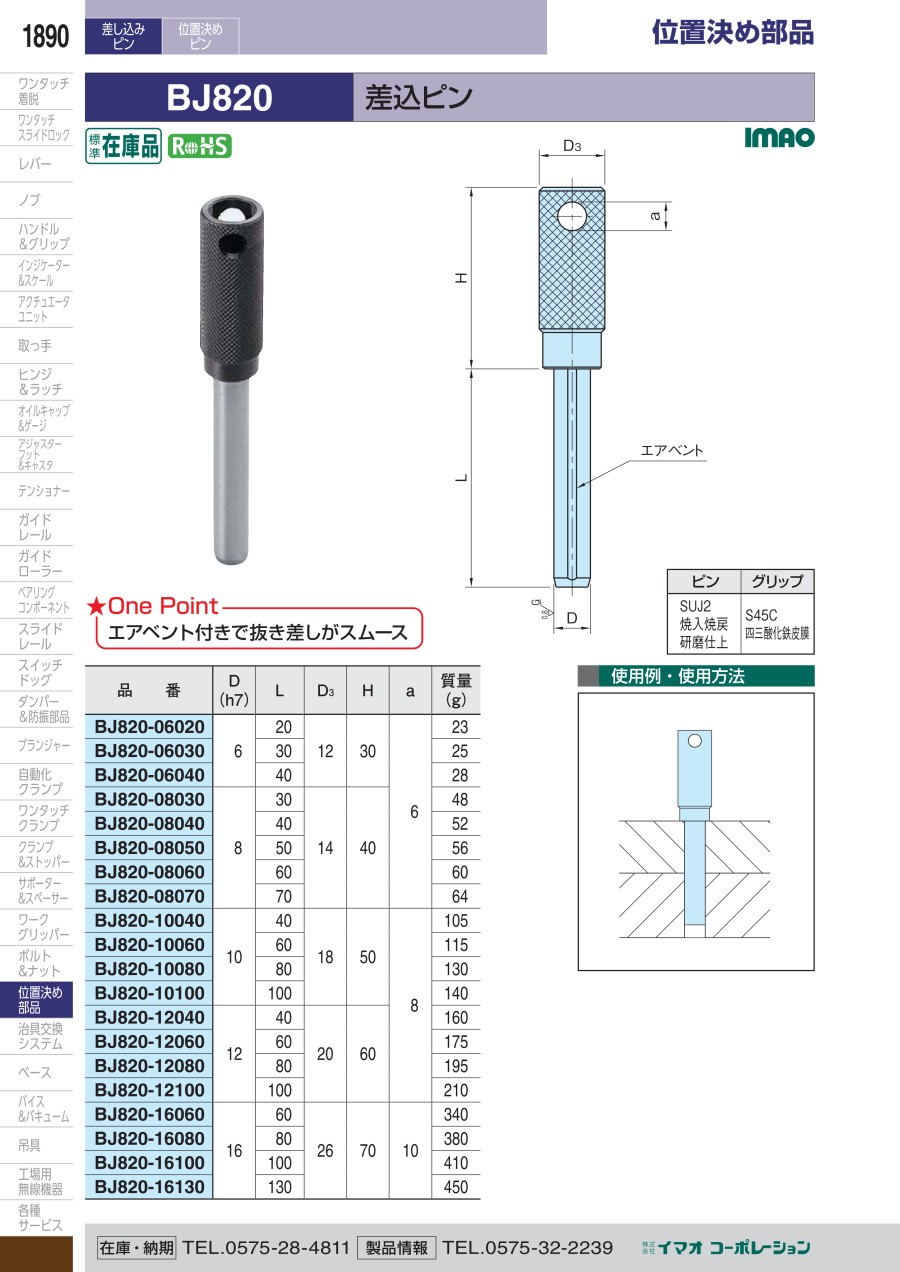

外形図

BJ820の寸法図

製品仕様

材質

ピン（SUJ2、焼入焼戻、研磨仕上）
グリップ（S45C、四三酸化鉄皮膜）

規格表

型番D
(h7)		LD3Ha質量
(g)
BJ820-060206201230623
BJ820-060303025
BJ820-060404028
BJ820-08030830144048
BJ820-080404052
BJ820-080505056
BJ820-080606060
BJ820-080707064
BJ820-10040104018508105
BJ820-1006060115
BJ820-1008080130
BJ820-10100100140
BJ820-1204012402060160
BJ820-1206060175
BJ820-1208080195
BJ820-12100100210
BJ820-160601660267010340
BJ820-1608080380
BJ820-16100100410
BJ820-16130130450

使用例

BJ820の使用例

型番リスト

表示件数
  • 1
    • 型番
    BJ820-06020
    BJ820-06030
    BJ820-06040
    BJ820-08030
    BJ820-08040
    BJ820-08050
    BJ820-08060
    BJ820-08070
    BJ820-10040
    BJ820-10060
    BJ820-10080
    BJ820-10100
    BJ820-12040
    BJ820-12060
    BJ820-12080
    BJ820-12100
    BJ820-16060
    BJ820-16080
    BJ820-16100
    BJ820-16130

    ピン長さ L

    (mm)

    ピン外径 D

    (φ)

    		RoHS?最小発注数量
    20
    6
    10
    1個
    30
    6
    10
    1個
    40
    6
    10
    1個
    30
    8
    10
    1個
    40
    8
    10
    1個
    50
    8
    10
    1個
    60
    8
    10
    1個
    70
    8
    10
    1個
    40
    10
    10
    1個
    60
    10
    10
    1個
    80
    10
    10
    1個
    100
    10
    10
    1個
    40
    12
    10
    1個
    60
    12
    10
    1個
    80
    12
    10
    1個
    100
    12
    10
    1個
    60
    16
    10
    1個
    80
    16
    10
    1個
    100
    16
    10
    1個
    130
    16
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,345円
    ( 2,580円 )
    在庫品1日目当日出荷可能
    2,538円
    ( 2,792円 )
    在庫品1日目当日出荷可能
    2,706円
    ( 2,977円 )
    在庫品1日目当日出荷可能
    2,538円
    ( 2,792円 )
    在庫品1日目当日出荷可能
    2,742円
    ( 3,016円 )
    在庫品1日目当日出荷可能
    2,827円
    ( 3,110円 )
    在庫品1日目当日出荷可能
    3,022円
    ( 3,324円 )
    在庫品1日目当日出荷可能
    3,246円
    ( 3,571円 )
    3日目
    2,827円
    ( 3,110円 )
    在庫品1日目当日出荷可能
    3,246円
    ( 3,571円 )
    在庫品1日目当日出荷可能
    3,772円
    ( 4,149円 )
    3日目
    3,927円
    ( 4,320円 )
    在庫品1日目当日出荷可能
    3,246円
    ( 3,571円 )
    在庫品1日目当日出荷可能
    3,673円
    ( 4,040円 )
    在庫品1日目当日出荷可能
    3,795円
    ( 4,175円 )
    3日目
    3,956円
    ( 4,352円 )
    3日目
    4,387円
    ( 4,826円 )
    在庫品1日目当日出荷可能
    4,724円
    ( 5,196円 )
    在庫品1日目当日出荷可能
    5,350円
    ( 5,885円 )
    3日目
    5,738円
    ( 6,312円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    エアベント付きの差込ピン。
    【特長】
    ・ピン公差h7エアベント（抜き）付のピン。
    ・エアベント付きで抜き差しがスムーズ。
    ・エアベント付きなので、抜き差しがスムーズに行える。
    ・ケーブル等を固定する穴を利用することにより、作業性の向上、製品の紛失を防ぐことが可能。
    【用途】
    ・頻繁に繰り返される加工物とパーツなどの仮止めをスピーディに行える。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

    商品担当おすすめ

    • ボールロックピン（樹脂グリップタイプ）（BLP-SUS） 画像

      イマオコーポレーション

      ボールロックピン（樹脂グリップタイプ）（BLP-SUS）

      ボールロックピン(樹脂グリップタイプ) (BLP-SUS)です。頻繁に繰り返される、加工物とパーツなどの接合をスピーディーにワンタッチ操作で完全固定、分離できます。グッドデザイン賞受賞製品です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    差込ピン（BJ820）のレビュー
    5平均満足度：5.03件のレビュー
    設備の部品
    5
    満足度：5.02022/08/24
    この商品は自社の設備で、「段変え」の操作が必要な時に使用する目的で購入・使用しています。設備と台車を連結させるような操作...もっと読む
    0人が参考にしています。
    ロックピンとして使用
    5
    満足度：5.02021/09/06
    取付穴にサイズが合うのをさがしていたところ 価格が安く、短納期でしたので購入しました。 使用は問題ありません
    0人が参考にしています。
    ワーク加工時の仮止めに
    5
    満足度：5.02018/09/28
    以前は自社にて製作したものを使用していましたが、ガタも多く困っていました。既製品で性能がよいこちらの商品を利用し始めて以...もっと読む
    0人が参考にしています。
    3件全て見る

    よくあるご質問（FAQ）

    Qピン本体の表面処理は施してありますか？
    A
    表面処理は施してありません。研磨仕上げです。
