インデックス プランジャー（WDX）
- 通常単価(税別)
- 2,231円～10,433円
- 税込単価
- 2,454円～11,476円
溶接、溶着タイプのインデックスプランジャーです。【特長】・ノブを引くとノーズが引っ込み位置決め解除が簡...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
WDX／WDX-SUS
（ノーズロック無し）
WDX-L／WDX-L-SUS
（ノーズロック型）
製品仕様
WDX
WDX-L-SUS
素材
| タイプ | 本体 | ノブ | コイルバネ | ノーズ |
|---|---|---|---|---|
| WDX | SUM22L 四三酸化鉄皮膜 | ポリアミド つや消しブラック | SUS302WPA | SUM22L HRC58～62 |
| WDX-L | ||||
| WDX-SUS | SUS303 | SUS420 HRC53～55 | ||
| WDX-L-SUS |
WDX WDX-SUS（ノーズロック無し）
| スチール製 | SUS製 | 質量 （g） |
|---|---|---|
| 型番 | 型番 | |
| WDX10 | WDX10-SUS | 24 |
| WDX12 | WDX12-SUS | 38 |
| WDX16 | WDX16-SUS | 84 |
| WDX20 | WDX20-SUS | 131 |
WDX-L WDX-L-SUS（ノーズロック型）
| スチール製 | SUS製 | 質量 （g） |
|---|---|---|
| 型番 | 型番 | |
| WDX10L | WDX10L-SUS | 23 |
| WDX12L | WDX12L-SUS | 37 |
| WDX16L | WDX16L-SUS | 81 |
| WDX20L | WDX20L-SUS | 127 |
ノーズ機械強度表
| 型番 | 許容せん断力（N） | |
|---|---|---|
| WDX WDX-L WDX-SUS WDX-L-SUS | 10 | 589 |
| 12 | 848 | |
| 16 | 1,507 | |
| 20 | 2,355 | |
- 溶接または接着で取付けてください。
- 接着の際は嫌気性接着剤などをご使用ください。
規格表
| 型番 | d （-0.02 -0.04） | S | D1 （h9） | L1 | A | D | L | 荷重（N） 最小～最大 | |
|---|---|---|---|---|---|---|---|---|---|
| WDX WDX-L WDX-SUS WDX-L-SUS | 10 | 5 | 5 | 12 | 24 | 1.3 | 21 | 47 | 5～12 |
| 12 | 6 | 6 | 14 | 28 | 1.8 | 25 | 56 | 6～14 | |
| 16 | 8 | 8 | 18 | 36 | 2.3 | 33 | 74 | 15～35 | |
| 20 | 10 | 10 | 22 | 40 | 2.8 | 80 | 15～34 | ||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,231円 ( 2,454円 ) | 3日目 |
3,682円 ( 4,050円 ) | 3日目 |
2,720円 ( 2,992円 ) | 3日目 |
4,946円 ( 5,441円 ) | 3日目 |
2,618円 ( 2,880円 ) | 3日目 |
4,461円 ( 4,907円 ) | 3日目 |
3,280円 ( 3,608円 ) | 3日目 |
5,528円 ( 6,081円 ) | 3日目 |
3,280円 ( 3,608円 ) | 3日目 |
5,766円 ( 6,343円 ) | 3日目 |
3,696円 ( 4,066円 ) | 3日目 |
6,567円 ( 7,224円 ) | 3日目 |
5,043円 ( 5,547円 ) | 3日目 |
9,049円 ( 9,954円 ) | 3日目 |
5,766円 ( 6,343円 ) | 3日目 |
10,433円 ( 11,476円 ) | 3日目 |
詳細情報
基本情報
溶接、溶着タイプのインデックスプランジャーです。
【特長】
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。
・ノーズロック型はノブを引いた状態で90度回転するとノーズが引っ込んだ状態でロック（固定）できます。
・本体材質は、スチール製とステンレス製（ノーズロック型）から選択可能です。
・耐熱温度：180℃。
・溶接または接着剤で取り付けです。
【用途】
・ピンの引き込みを手動で行えるため、位置決め・割り出しの解除を手動で行う装置。

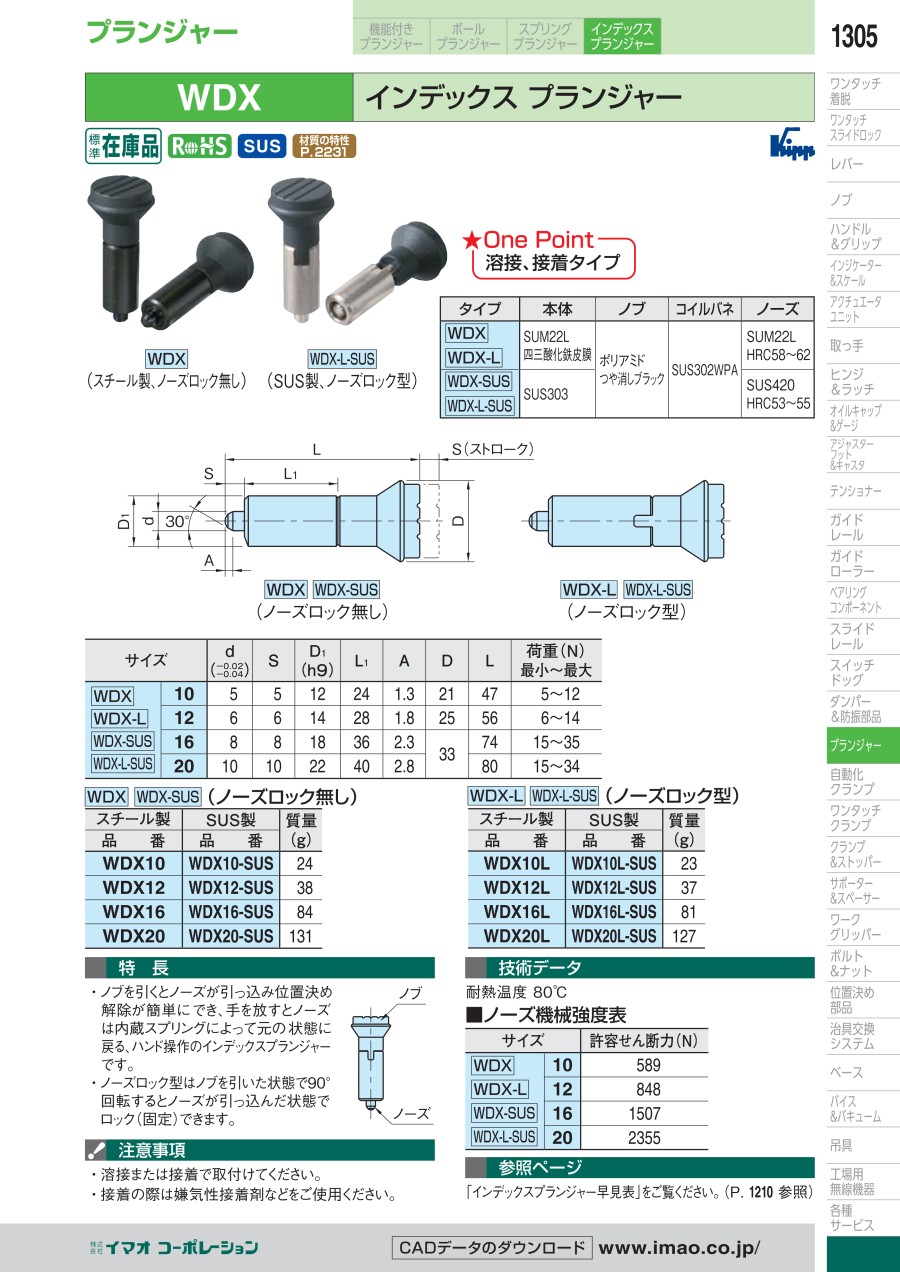

カタログ
