イマオコーポレーション

エンプラレベリングパッド（LSA50,LSAR50）

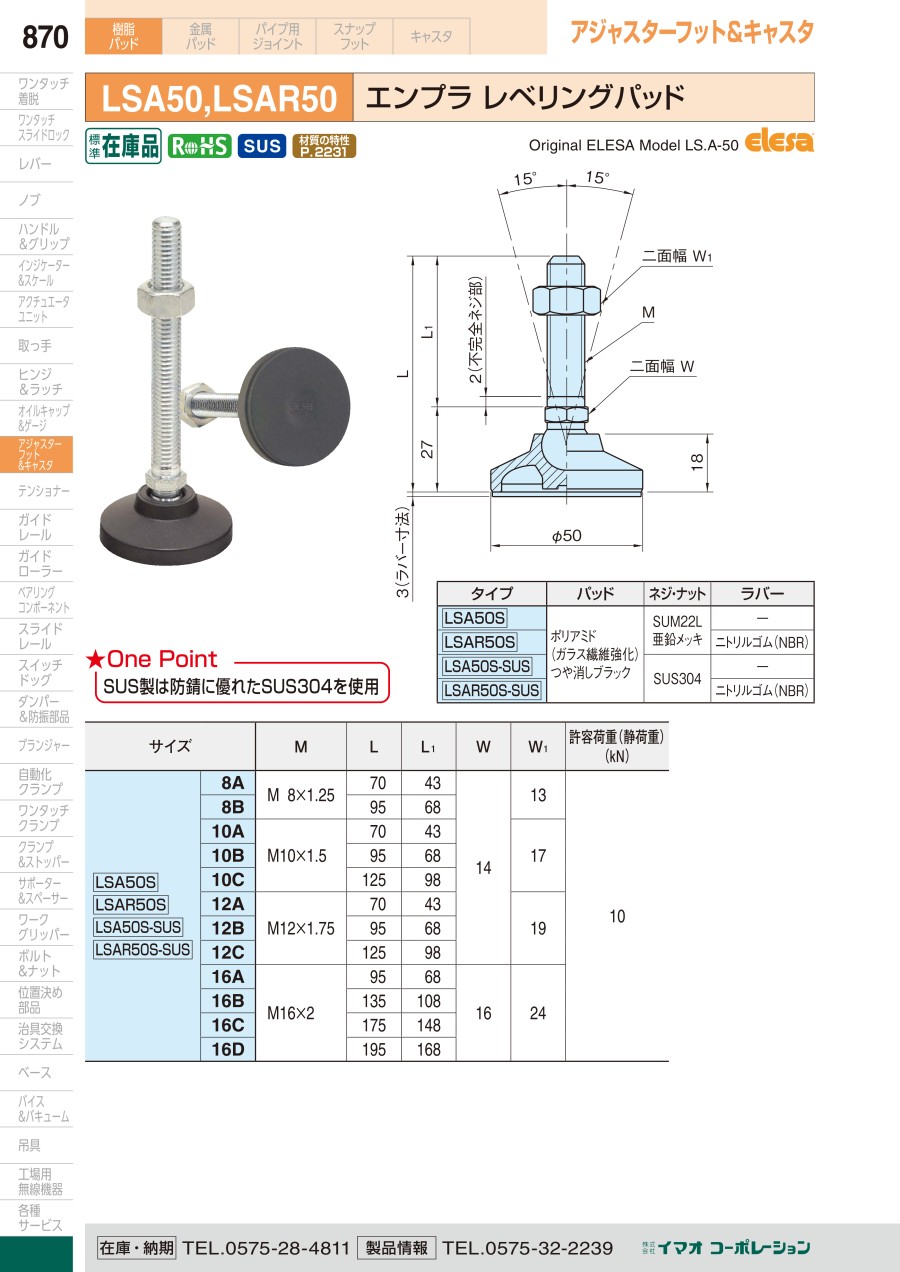

カタログ

通常単価(税別): 719円～5,071円

税込単価: 791円～5,578円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

【特長】・ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

未確定：候補が48型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質

タイプ	パッド	ネジ・ナット	ラバー
LSA50S	ポリアミド（ガラス繊維強化）つや消しブラック	SUM22L 亜鉛メッキ	-
LSAR50S		SUM22L 亜鉛メッキ	ニトリルゴム（NBR）
LSA50S-SUS		SUS304	-
LSAR50S-SUS		SUS304	ニトリルゴム（NBR）

規格表

サイズ		M	L	L₁	W	W₁	許容荷重（kN）
LSA50S LSAR50S LSA50S-SUS LSAR50S-SUS	8A	M 8×1.25	70	43	14	13	10
	8B	M 8×1.25	95	68		13
	10A	M10×1.5	70	43		17
	10B		95	68
	10C		125	98
	12A	M12×1.75	70	43		19
	12B		95	68
	12C		125	98
	16A	M16×2	95	68	16	24
	16B		135	108
	16C		175	148
	16D		195	168

LSA50S、LSAR50S（スチール製）

ラバーなし		ラバー付
型番	質量（g）	型番	質量（g）
LSA50S 8A	48	LSAR50S 8A	60
LSA50S 8B	58	LSAR50S 8B	70
LSA50S10A	58	LSAR50S10A	70
LSA50S10B	70	LSAR50S10B	82
LSA50S10C	84	LSAR50S10C	96
LSA50S12A	68	LSAR50S12A	80
LSA50S12B	85	LSAR50S12B	97
LSA50S12C	106	LSAR50S12C	118
LSA50S16A	129	LSAR50S16A	141
LSA50S16B	181	LSAR50S16B	193
LSA50S16C	233	LSAR50S16C	245
LSA50S16D	259	LSAR50S16D	271

LSA50S-SUS、LSAR50S-SUS（SUS製）

ラバーなし		ラバー付
型番	質量（g）	型番	質量（g）
LSA50S 8A-SUS	49	LSAR50S 8A-SUS	61
LSA50S 8B-SUS	59	LSAR50S 8B-SUS	71
LSA50S10A-SUS	59	LSAR50S10A-SUS	71
LSA50S10B-SUS	72	LSAR50S10B-SUS	84
LSA50S10C-SUS	86	LSAR50S10C-SUS	98
LSA50S12A-SUS	69	LSAR50S12A-SUS	81
LSA50S12B-SUS	87	LSAR50S12B-SUS	99
LSA50S12C-SUS	109	LSAR50S12C-SUS	121
LSA50S16A-SUS	132	LSAR50S16A-SUS	144
LSA50S16B-SUS	185	LSAR50S16B-SUS	197
LSA50S16C-SUS	239	LSAR50S16C-SUS	251
LSA50S16D-SUS	266	LSAR50S16D-SUS	278

商品特長詳細

ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。

技術情報・設計アイデア

使用温度：max.100℃ min.-30℃

型番リスト

表示件数

型番

特性・用途

特長

ねじの呼び M

ねじ部材質

ねじの長さ【範囲選択】

(mm)

ねじの長さ L1

(mm)

本体材質(詳細)

ねじ部材質(詳細)

ねじ部表面処理

全高

(mm)

RoHS2（10物質）?

最小発注数量

-	樹脂マウント	8	スチール	40.1～70	43	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	70	対応	1個
耐食性・耐薬品	樹脂マウント	8	ステンレス	40.1～70	43	ポリアミド	SUS304	なし	70	対応	1個
-	樹脂マウント	8	スチール	40.1～70	68	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	95	対応	1個
耐食性・耐薬品	樹脂マウント	8	ステンレス	40.1～70	68	ポリアミド	SUS304	なし	95	対応	1個
-	樹脂マウント	10	スチール	40.1～70	43	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	70	対応	1個
耐食性・耐薬品	樹脂マウント	10	ステンレス	40.1～70	43	ポリアミド	SUS304	なし	70	対応	1個
-	樹脂マウント	10	スチール	40.1～70	68	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	95	対応	1個
耐食性・耐薬品	樹脂マウント	10	ステンレス	40.1～70	68	ポリアミド	SUS304	なし	95	対応	1個
-	樹脂マウント	10	スチール	70.1～100	98	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	125	対応	1個
耐食性・耐薬品	樹脂マウント	10	ステンレス	70.1～100	98	ポリアミド	SUS304	なし	125	対応	1個
-	樹脂マウント	12	スチール	40.1～70	43	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	70	対応	1個
耐食性・耐薬品	樹脂マウント	12	ステンレス	40.1～70	43	ポリアミド	SUS304	なし	70	対応	1個
-	樹脂マウント	12	スチール	40.1～70	68	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	95	対応	1個
耐食性・耐薬品	樹脂マウント	12	ステンレス	40.1～70	68	ポリアミド	SUS304	なし	95	対応	1個
-	樹脂マウント	12	スチール	70.1～100	98	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	125	対応	1個
耐食性・耐薬品	樹脂マウント	12	ステンレス	70.1～100	98	ポリアミド	SUS304	なし	125	対応	1個
-	樹脂マウント	16	スチール	40.1～70	68	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	95	対応	1個
耐食性・耐薬品	樹脂マウント	16	ステンレス	40.1～70	68	ポリアミド	SUS304	なし	95	対応	1個
-	樹脂マウント	16	スチール	130.1～150	108	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	135	対応	1個
耐食性・耐薬品	樹脂マウント	16	ステンレス	130.1～150	108	ポリアミド	SUS304	なし	135	対応	1個
-	樹脂マウント	16	スチール	130.1～150	148	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	175	対応	1個
耐食性・耐薬品	樹脂マウント	16	ステンレス	130.1～150	148	ポリアミド	SUS304	なし	175	対応	1個
-	樹脂マウント	16	スチール	150.1～	168	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	195	対応	1個
耐食性・耐薬品	樹脂マウント	16	ステンレス	150.1～	168	ポリアミド	SUS304	なし	195	対応	1個
-	樹脂マウント	8	スチール	40.1～70	43	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	70	対応	1個
耐食性・耐薬品	樹脂マウント	8	ステンレス	40.1～70	43	ポリアミド	SUS304	なし	70	対応	1個
-	樹脂マウント	8	スチール	40.1～70	68	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	95	対応	1個
耐食性・耐薬品	樹脂マウント	8	ステンレス	40.1～70	68	ポリアミド	SUS304	なし	95	対応	1個
-	樹脂マウント	10	スチール	40.1～70	43	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	70	対応	1個
耐食性・耐薬品	樹脂マウント	10	ステンレス	40.1～70	43	ポリアミド	SUS304	なし	70	対応	1個
-	樹脂マウント	10	スチール	40.1～70	68	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	95	対応	1個
耐食性・耐薬品	樹脂マウント	10	ステンレス	40.1～70	68	ポリアミド	SUS304	なし	95	対応	1個
-	樹脂マウント	10	スチール	70.1～100	98	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	125	対応	1個
耐食性・耐薬品	樹脂マウント	10	ステンレス	70.1～100	98	ポリアミド	SUS304	なし	125	対応	1個
-	樹脂マウント	12	スチール	40.1～70	43	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	70	対応	1個
耐食性・耐薬品	樹脂マウント	12	ステンレス	40.1～70	43	ポリアミド	SUS304	なし	70	対応	1個
-	樹脂マウント	12	スチール	40.1～70	68	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	95	対応	1個
耐食性・耐薬品	樹脂マウント	12	ステンレス	40.1～70	68	ポリアミド	SUS304	なし	95	対応	1個
-	樹脂マウント	12	スチール	70.1～100	98	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	125	対応	1個
耐食性・耐薬品	樹脂マウント	12	ステンレス	70.1～100	98	ポリアミド	SUS304	なし	125	対応	1個
-	樹脂マウント	16	スチール	40.1～70	68	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	95	対応	1個
耐食性・耐薬品	樹脂マウント	16	ステンレス	40.1～70	68	ポリアミド	SUS304	なし	95	対応	1個
-	底面ゴム付	16	スチール	130.1～150	108	-	-	[亜鉛メッキ] 亜鉛メッキ	135	対応	1個
耐食性・耐薬品	樹脂マウント	16	ステンレス	130.1～150	108	ポリアミド	SUS304	なし	135	対応	1個
-	樹脂マウント	16	スチール	130.1～150	148	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	175	対応	1個
耐食性・耐薬品	樹脂マウント	16	ステンレス	130.1～150	148	ポリアミド	SUS304	なし	175	対応	1個
-	樹脂マウント	16	スチール	150.1～	168	ポリアミド	-	[亜鉛メッキ] 亜鉛メッキ	195	対応	1個
耐食性・耐薬品	樹脂マウント	16	ステンレス	150.1～	168	ポリアミド	SUS304	なし	195	対応	1個

通常単価(税別) (税込単価)	通常出荷日

719円 ( 791円 )	3日目
2,110円 ( 2,321円 )	3日目
802円 ( 882円 )	3日目
2,178円 ( 2,396円 )	3日目
726円 ( 799円 )	4日目
2,110円 ( 2,321円 )	3日目
845円 ( 930円 )	3日目
2,178円 ( 2,396円 )	4日目
984円 ( 1,082円 )	4日目
2,637円 ( 2,901円 )	3日目
720円 ( 792円 )	3日目
2,110円 ( 2,321円 )	3日目
870円 ( 957円 )	3日目
2,178円 ( 2,396円 )	3日目
799円 ( 879円 )	3日目
2,637円 ( 2,901円 )	3日目
1,045円 ( 1,150円 )	4日目
3,403円 ( 3,743円 )	3日目
1,234円 ( 1,357円 )	3日目
3,803円 ( 4,183円 )	3日目
1,560円 ( 1,716円 )	3日目
4,323円 ( 4,755円 )	4日目
1,689円 ( 1,858円 )	3日目
4,367円 ( 4,804円 )	3日目
1,107円 ( 1,218円 )	3日目
2,432円 ( 2,675円 )	3日目
1,145円 ( 1,260円 )	3日目
2,432円 ( 2,675円 )	3日目
1,127円 ( 1,240円 )	在庫品1日目当日出荷可能
2,432円 ( 2,675円 )	3日目
1,141円 ( 1,255円 )	3日目
2,637円 ( 2,901円 )	4日目
1,318円 ( 1,450円 )	4日目
3,429円 ( 3,772円 )	3日目
1,056円 ( 1,162円 )	3日目
2,451円 ( 2,696円 )	3日目
1,198円 ( 1,318円 )	3日目
2,637円 ( 2,901円 )	3日目
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
3,151円 ( 3,466円 )	3日目
1,577円 ( 1,735円 )	3日目
3,803円 ( 4,183円 )	3日目
1,809円 ( 1,990円 )	在庫品1日目当日出荷可能
3,939円 ( 4,333円 )	3日目
2,137円 ( 2,351円 )	3日目
4,367円 ( 4,804円 )	3日目
2,294円 ( 2,523円 )	3日目
5,071円 ( 5,578円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
アジャスタパッド　重荷重タイプ
幅広い用途でご使用いただける重荷重タイプのアジャスタです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
