丸パイプ用ジョイント（NDT）
- 通常単価(税別)
- 672円～935円
- 税込単価
- 739円～1,029円
通常出荷日：3日目
氷点下でも利用可能な丸パイプ用ジョイント。【特長】・使用温度：-30～+100℃。【用途】・丸パイプで...
詳細を確認未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
図1
図2
製品仕様
| 本体 | インサート |
|---|---|
| ポリアミド （ガラス繊維強化） つや消しブラック | 黄銅 （カドミウム低減材） |
規格表
| 型番 | D | D1 | D2 | M | Lf | H1 | H | A | 許容荷重 （kN） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| NDT38×1.5-M10 | 38 | 38 | 35 | M10×1.5 | 10 | 8 | 38 | 35 | 5 | 32 |
| NDT38×1.5-M12 | M12×1.75 | 32 | ||||||||
| NDT38×1.5-M16 | M16×2 | 15 | 34 | |||||||
| NDT38×2-M10 | 38 | 38 | 34 | M10×1.5 | 10 | 8 | 38 | 34 | 32 | |
| NDT38×2-M12 | M12×1.75 | 32 | ||||||||
| NDT38×2-M16 | M16×2 | 15 | 34 | |||||||
| NDT51×1.5-M16 | 50.5 | 50.9 | 46.9 | M16×2 | 15 | 10 | 45 | 46.9 | 5.5 | 63 |
| NDT51×1.5-M20 | M20×2.5 | 20 | 8.5 | 62 | ||||||
| NDT51×2.5-M16 | 50.5 | 50.9 | 45.9 | M16×2 | 15 | 10 | 45 | 45.9 | 5.5 | 63 |
| NDT51×2.5-M20 | M20×2.5 | 20 | 8.5 | 63 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
672円 ( 739円 ) | 3日目 |
693円 ( 762円 ) | 3日目 |
672円 ( 739円 ) | 3日目 |
672円 ( 739円 ) | 3日目 |
693円 ( 762円 ) | 3日目 |
672円 ( 739円 ) | 3日目 |
800円 ( 880円 ) | 3日目 |
850円 ( 935円 ) | 3日目 |
817円 ( 899円 ) | 3日目 |
935円 ( 1,029円 ) | 3日目 |

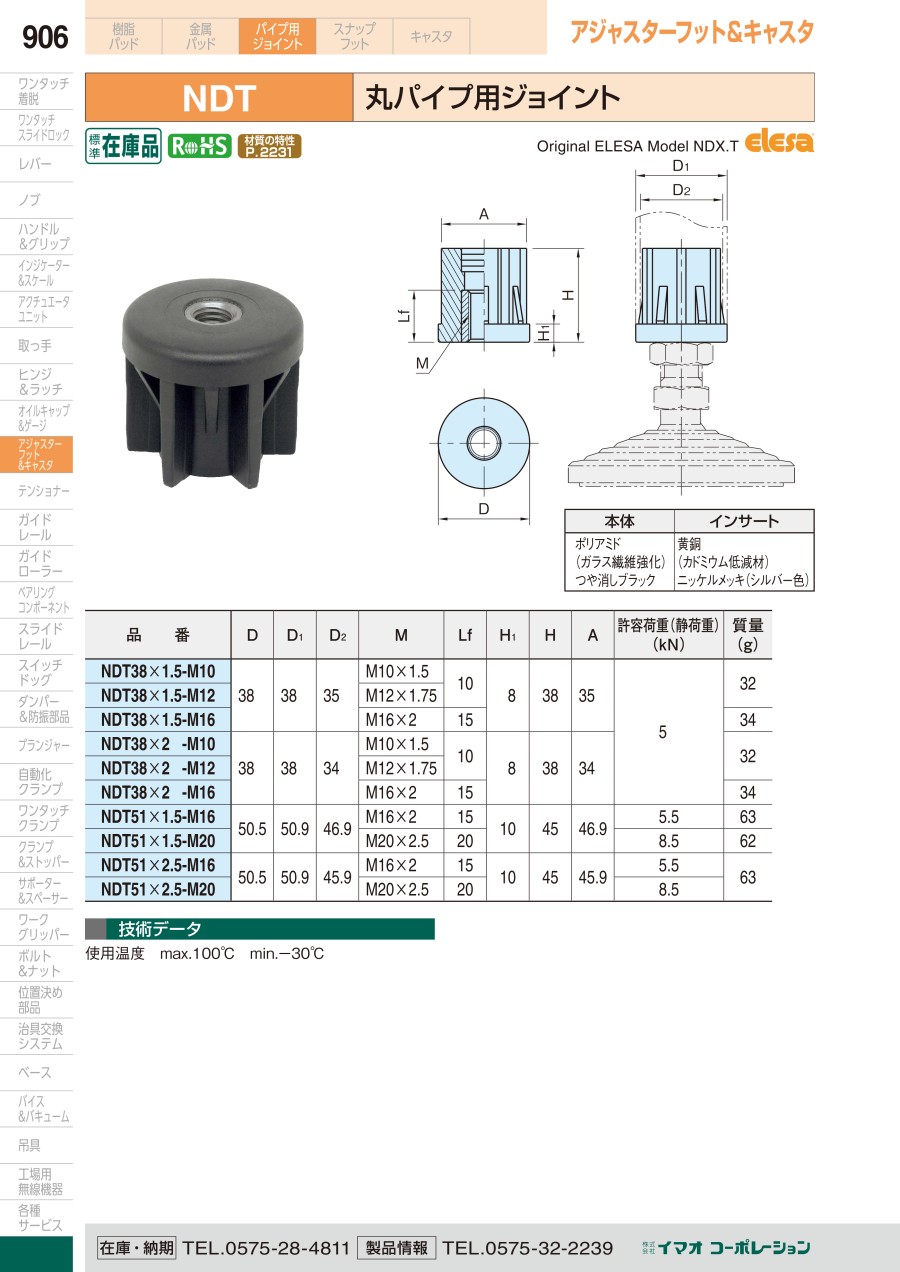

カタログ
