インデックス プランジャー（ノブ無し）（SDX-N）
- 通常単価(税別)
- 1,636円～6,401円
- 税込単価
- 1,800円～7,041円
六角部分が無い為省スペースな取り付けが可能なインデックスプランジャーです。【特長】・ノブなしタイプの全...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
SDX-N・SDX-N-SUS・SDX-AN-SUS（ナット無し）
SDX-WN・SDX-WN-SUS・SDX-AWN-SUS（ナット付き）
製品仕様
SDX-N（スチール製、ナット無し）
SDX-WN-SUS（SUS製、ナット付き）
| タイプ | 本体 | コイルバネ | ノーズ |
|---|---|---|---|
| SDX-N SDX-WN | SUM22L 四三酸化鉄皮膜 | SUS302WPA | SUM22L HRC58～62 |
| SDX-N-SUS SDX-WN-SUS | SUS303 | SUS420 HRC53～55 | |
| SDX-AN-SUS SDX-AWN-SUS | SUS303 |

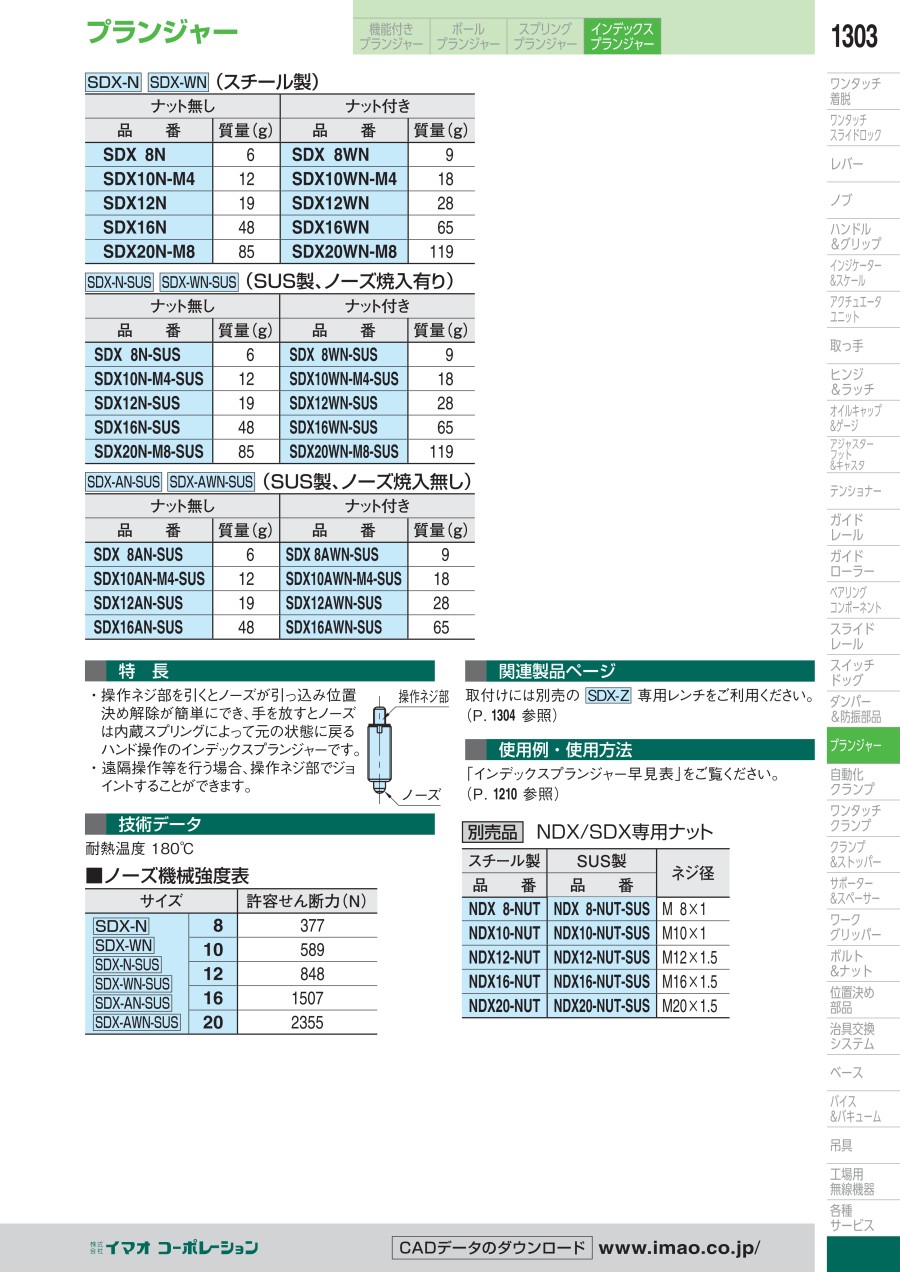

ノーズ機械強度表
| 型番 | 許容せん断力（N） | |
|---|---|---|
| SDX-N SDX-WN SDX-N-SUS SDX-WN-SUS SDX-AN-SUS SDX-AWN-SUS | 8 | 377 |
| 10 | 589 | |
| 12 | 848 | |
| 16 | 1,507 | |
| 20 | 2,355 | |
規格表
| 型番 | d （-0.02） （-0.04） | S | M | L1 | A | M1 | L | W | T | 荷重（N） 最小～最大 | 適用専用レンチ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SDX-N SDX-WN SDX-N-SUS SDX-WN-SUS SDX-AN-SUS SDX-AWN-SUS | 8 | 4 | 4 | M8×1 | 21 | 1 | M3×0.5 | 32 | 13 | 4 | 6～12 | SDX8Z |
| 10 | 5 | 5 | M10×1 | 24 | 1.3 | M4×0.7 | 37 | 17 | 5 | 5～12 | SDX10Z | |
| 12 | 6 | 6 | M12×1.5 | 28 | 1.8 | M6×1 | 42 | 19 | 6 | 6～14 | SDX12Z | |
| 16 | 8 | 8 | M16×1.5 | 36 | 2.3 | M8×1.25 | 56 | 24 | 8 | 15～35 | SDX16Z | |
| 20 | 10 | 10 | M20×1.5 | 40 | 2.8 | 62 | 30 | 10 | 15～34 | SDX20Z | ||
商品特長詳細
- 操作ネジ部を引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャー。
遠隔操作等を行う場合、操作ネジ部でジョイントすることが可能。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,960円 ( 3,256円 ) | 3日目 |
3,185円 ( 3,504円 ) | 3日目 |
1,636円 ( 1,800円 ) | 3日目 |
2,960円 ( 3,256円 ) | 3日目 |
1,847円 ( 2,032円 ) | 3日目 |
3,185円 ( 3,504円 ) | 4日目 |
3,162円 ( 3,478円 ) | 3日目 |
3,402円 ( 3,742円 ) | 3日目 |
1,761円 ( 1,937円 ) | 3日目 |
3,162円 ( 3,478円 ) | 3日目 |
1,953円 ( 2,148円 ) | 3日目 |
2,898円 ( 3,188円 ) | 3日目 |
3,365円 ( 3,702円 ) | 3日目 |
3,465円 ( 3,812円 ) | 4日目 |
2,027円 ( 2,230円 ) | 3日目 |
3,379円 ( 3,717円 ) | 3日目 |
2,074円 ( 2,281円 ) | 在庫品1日目当日出荷可能 |
3,493円 ( 3,842円 ) | 4日目 |
3,605円 ( 3,966円 ) | 3日目 |
4,252円 ( 4,677円 ) | 3日目 |
2,059円 ( 2,265円 ) | 3日目 |
3,605円 ( 3,966円 ) | 3日目 |
2,395円 ( 2,635円 ) | 3日目 |
4,252円 ( 4,677円 ) | 3日目 |
3,162円 ( 3,478円 ) | 3日目 |
5,877円 ( 6,465円 ) | 3日目 |
3,403円 ( 3,743円 ) | 在庫品1日目当日出荷可能 |
6,401円 ( 7,041円 ) | 3日目 |
詳細情報
基本情報
六角部分が無い為省スペースな取り付けが可能なインデックスプランジャーです。
【特長】
・ノブなしタイプの全ネジインデックスプランジャーです。
・操作ネジ部を引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のインデックスプランジャーです。
・遠隔操作等を行う場合、操作ネジ部でジョイントすることができます。
・スチール製、ステンレス製の2タイプから選択可能です。
【用途】
・ピンの引き込みを手動で行えるため、位置決め・割り出しの解除を手動で行う装置に最適。
