メタル ラッチ（コンプレッションタイプ） （MCL）
- 通常単価(税別)
- 2,550円～2,909円
- 税込単価
- 2,805円～3,200円
通常出荷日：3日目
引き込み構造で振動に強いラッチです。IP65をクリアしております。 【特長】・ロック位置は90度です。...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
MCL32W5
MCL32T8
締付け状態
製品仕様
| （1）ハウジング、（2）インサート | （3）ナット | （4）Oリング |
|---|---|---|
| 亜鉛ダイカスト（ZDC1） 黒色塗装 | SUM22L 亜鉛メッキ | ニトリルゴム （NBR） |
| 型番 | 差し込み口 | 質量 （g） | 適用キー |
|---|---|---|---|
| MCL32W5 | ウイング | 80 | KEY5W |
| MCL32T8 | トライアングル | 75 | KEY8T |
取付穴図
使用例
使用方法
90°回転させると、カムも90°回転します。
さらに90°回転すると、カムを6mm引き込みます。
作業完了です。
注意・禁止事項
- 寸法Hは使用するカムによって決まります。 カムはSGC・SGSシングルカムの中からご利用ください。

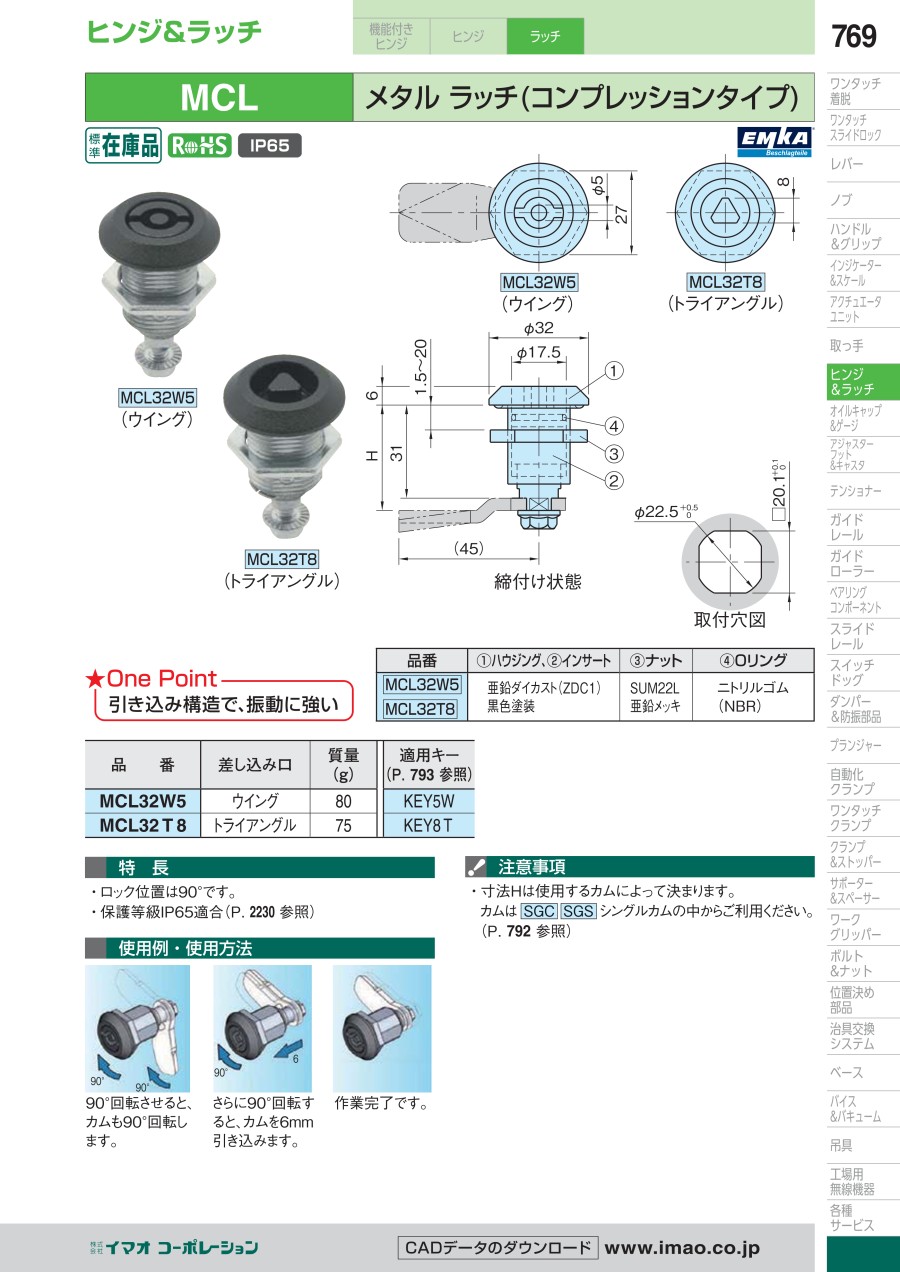

カタログ
