T型 ラッチ （TTL）
- 通常単価(税別)
- 1,551円
- 税込単価
- 1,706円
通常出荷日：在庫品1日目当日出荷可能
つまみ易いT型のラッチです。IP65をクリアしております。 【特長】・ロック位置は90度です。・保護等...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
TTL40の仕様・寸法情報
種類
シリンダー錠
鍵形状
なし
商品情報

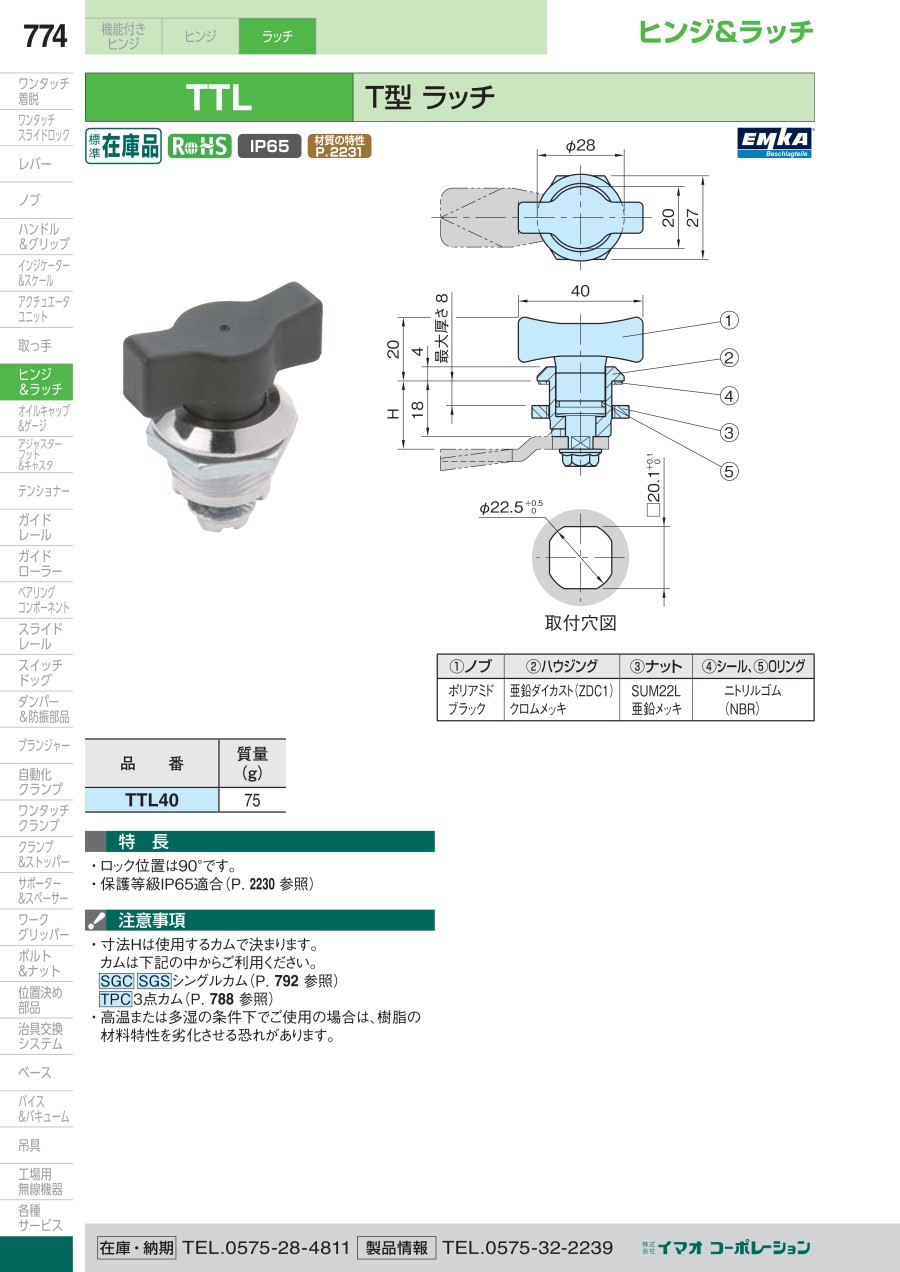

外形図
（1）ノブ：ポリアミド／ブラック
（2）ハウジング：亜鉛ダイカスト（ZDC1）／クロムメッキ
（3）ナット：SUM22L／亜鉛メッキ
（4）シール：ニトリルゴム（NBR）
（5）Oリング：ニトリルゴム（NBR）
製品仕様
- 質量：75g
使用例
使用方法
3点カムを使用するには、次の部品を組み合わせてください。
商品特長詳細
ラッチの組合せ
ラッチ：TTL40
カム：SGC、SGS（SUS製）
3点カムラッチの組合せ表（板厚2mmの場合）
| ラッチ | 3点カム | ローラ付ロッド | ロッドガイド |
|---|---|---|---|
| TTL40 | TPC4522 | RRD | RDG32 |
| TPC4528 | RDG38 |
注意・禁止事項
注意・禁止事項
- 寸法Hは使用するカムで決まります。 カムは下記の中からご利用ください。
SGC、SGS：シングルカム
TPC：3点カム - 高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。T型 ラッチ （TTL）の型番TTL40のページです。
型番TTL40に関する仕様情報を記載しております。
