インデックスプランジャー（ショートタイプ）（NDXNS）

カタログ

通常単価(税別): 1,910円～7,856円

税込単価: 2,101円～8,642円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

ネジ部が短いインデックスプランジャーです。【特長】・ノブを引くとノーズが引っ込み位置決め解除が簡単にで...

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

未確定：候補が22型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

NDXNS、NDXNS-A-SUSの寸法図

NDXNS-W、NDXNS-AW-SUSの寸法図

製品仕様

材質

タイプ	本体	ノブ	コイルバネ	ノーズ
NDXNS NDXNS-W	SUM22L 四三酸化鉄皮膜	ポリアミドつや消しブラック	SUS302WPA	SUM22L HRC58～62
NDXNS-A-SUS NDXNS-AW-SUS	SUS303	ポリアミドつや消しブラック	SUS302WPA	SUS303

規格表

サイズ		d (-0.02 -0.04)	S	M	L₁	A	D	L	W₁	T₁	W	T	荷重(N) 最小～最大
NDXNS NDXNS-W NDXNS-A-SUS NDXNS-AW-SUS	6	3	3.5	M6×0.75	6	0.8	14	25.5	8	5	-	-	4～10
	8	4	4	M8×1	6	1	18	29.5	10	6	13	4	6～12
	10	5	5	M10×1	8	1.3	21	34.5	13	7	17	5	5～12
	12	6	6	M12×1.5	10	1.8	25	41.7	14	8	19	6	6～14
	16	8	8	M16×1.5	12	2.3	33	54	19	10	24	8	14～28
	20	10	10	M20×1.5	15	2.8	33	61	22	12	30	10	15～32

スチール製				SUS製
シングルナット		ダブルナット		シングルナット		ダブルナット
型番	質量(g)	型番	質量(g)	型番	質量(g)	型番	質量(g)
NDXNS6	3.9	-	-	NDXNS6A-SUS	3.9	-	-
NDXNS8	8	NDXNS8W	10	NDXNS8A-SUS	8	NDXNS8AW-SUS	10
NDXNS10	15	NDXNS10W	21	NDXNS10A-SUS	15	NDXNS10AW-SUS	21
NDXNS12	23	NDXNS12W	32	NDXNS12A-SUS	23	NDXNS12AW-SUS	32
NDXNS16	53	NDXNS16W	71	NDXNS16A-SUS	53	NDXNS16AW-SUS	71
NDXNS20	84	NDXNS20W	116	NDXNS20A-SUS	84	NDXN320AW-SUS	116

使用例

取り付け例

位置決め時にノーズ操作が必要な場合に最適

商品特長詳細

・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のインデックスプランジャーです。
・ネジ部に逃げ加工を施してあります。

技術情報・設計アイデア

ノーズ機械強度表

サイズ		許容せん断力（N）
NDXNS NDXNS-W NDXNS-A-SUS NDXNS-AW-SUS	6	212
	8	377
	10	589
	12	848
	16	1507
	20	2355

型番リスト

表示件数

型番

取付部外径

(mm)

本体材質

先端材質

本体表面処理

長さ L

(mm)

先端熱処理

ナット

RoHS2（10物質）?

最小発注数量

6	3	3.5	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	25.5	浸炭焼入	シングルナット	対応	1個
6	3	3.5	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	25.5	なし	シングルナット	対応	1個
8	4	4	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	29.5	浸炭焼入	シングルナット	対応	1個
8	4	4	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	29.5	なし	シングルナット	対応	1個
8	4	4	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	29.5	なし	ダブルナット	対応	1個
8	4	4	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	29.5	浸炭焼入	ダブルナット	対応	1個
10	5	5	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	34.5	浸炭焼入	シングルナット	対応	1個
10	5	5	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	34.5	なし	シングルナット	対応	1個
10	5	5	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	34.5	なし	ダブルナット	対応	1個
10	5	5	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	34.5	浸炭焼入	ダブルナット	対応	1個
12	6	6	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	41.7	浸炭焼入	シングルナット	対応	1個
12	6	6	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	41.7	なし	シングルナット	対応	1個
12	6	6	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	41.7	なし	ダブルナット	対応	1個
12	6	6	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	41.7	浸炭焼入	ダブルナット	対応	1個
16	8	8	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	54	浸炭焼入	シングルナット	対応	1個
16	8	8	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	54	なし	シングルナット	対応	1個
16	8	8	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	54	なし	ダブルナット	対応	1個
16	8	8	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	54	浸炭焼入	ダブルナット	対応	1個
20	10	10	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	61	浸炭焼入	シングルナット	対応	1個
20	10	10	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	61	なし	シングルナット	対応	1個
20	10	10	[ステンレス] ステンレス	[ステンレス] ステンレス	なし	61	なし	ダブルナット	対応	1個
20	10	10	[スチール] スチール	[スチール] スチール	四三酸化鉄皮膜	61	浸炭焼入	ダブルナット	対応	1個

通常単価(税別) (税込単価)	通常出荷日

2,521円 ( 2,773円 )	在庫品1日目当日出荷可能
3,879円 ( 4,267円 )	在庫品1日目当日出荷可能
2,653円 ( 2,918円 )	3日目
3,997円 ( 4,397円 )	3日目
4,291円 ( 4,720円 )	3日目
2,521円 ( 2,773円 )	3日目
1,915円 ( 2,107円 )	在庫品1日目当日出荷可能
3,103円 ( 3,413円 )	3日目
3,218円 ( 3,540円 )	3日目
1,910円 ( 2,101円 )	3日目
2,048円 ( 2,253円 )	3日目
3,509円 ( 3,860円 )	3日目
3,803円 ( 4,183円 )	3日目
2,134円 ( 2,347円 )	3日目
2,633円 ( 2,896円 )	在庫品1日目当日出荷可能
4,461円 ( 4,907円 )	3日目
4,655円 ( 5,121円 )	3日目
2,857円 ( 3,143円 )	3日目
3,803円 ( 4,183円 )	3日目
7,506円 ( 8,257円 )	3日目
7,856円 ( 8,642円 )	3日目
3,976円 ( 4,374円 )	3日目

詳細情報

基本情報

基本情報

ネジ部が短いインデックスプランジャーです。
【特長】
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のインデックスプランジャーです。
・ノーズロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック（固定）可能です。
・ネジ部に逃げ加工を施してあります。
・耐熱温度：80℃です。
【用途】
・割り出し、位置決め。
・ピラーのストッパー。

カタログ

商品TOP

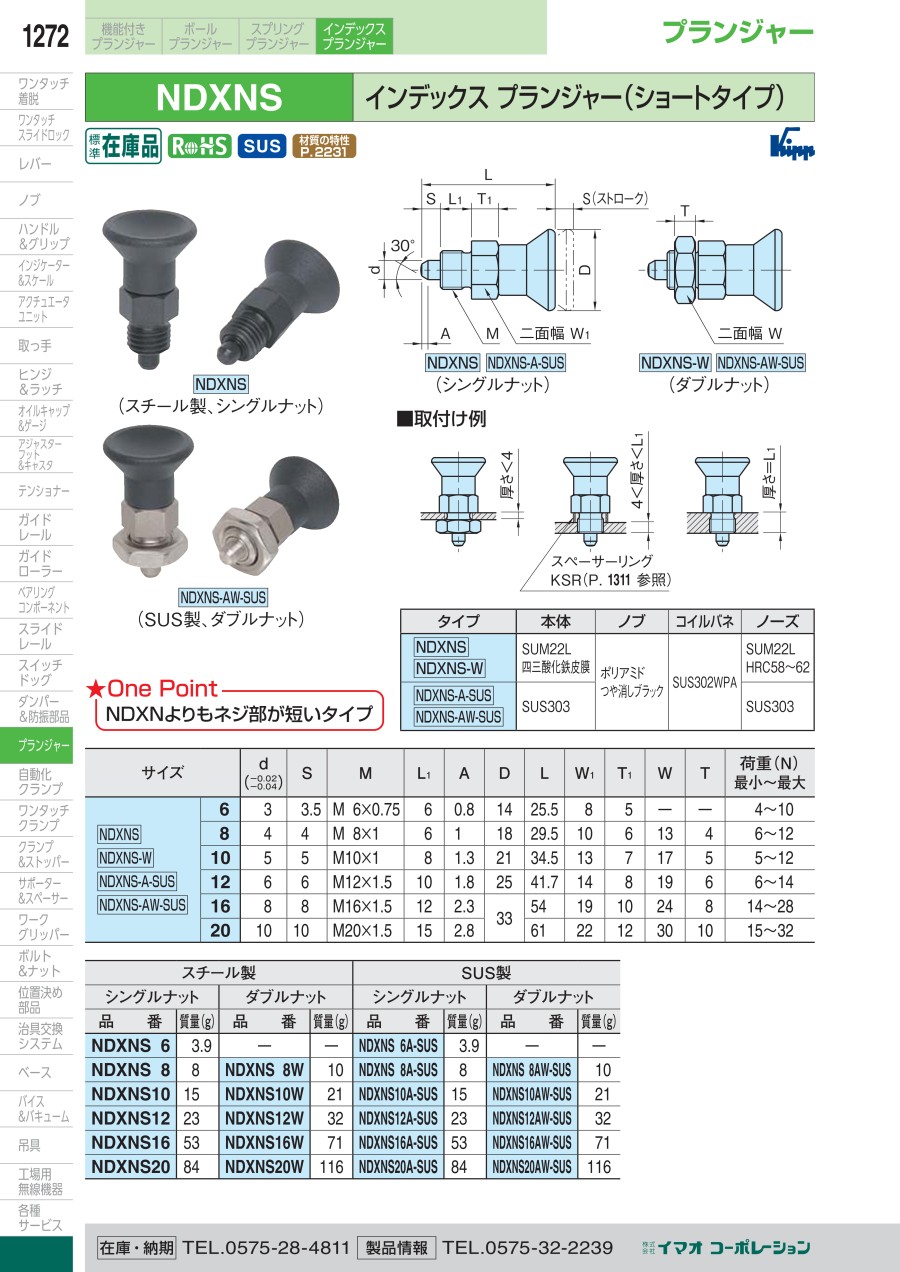

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
ボールボタン（BLB）
ボールプランジャーを使用するときに受け側の耐摩耗性が必要な場合、セット使用すると効果的です。
イマオコーポレーション
スペーサーリング（KSR）
スペーサーリング (KSR)です。インデックスプランジャー用のカラーになります。
イマオコーポレーション
NDX・SDX専用ナット
インデックスプランジャー用専用ナットです。NDX、SDX2タイプ共通でのご使用が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インデックスプランジャー（ショートタイプ）（NDXNS）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qノブの材質を樹脂以外に変更できませんか？

できません。

Q受け側の専用部品はありますか？

ありません。
