エンプラ レベリングパッド （調整ノブ付タイプ） （LVA70-ELK,LVAR70-ELK）
- 通常単価(税別)
- 6,013円
- 税込単価
- 6,614円
通常出荷日：在庫品1日目当日出荷可能
【特長】・高さ調整はノブを手動で回して行います。・ネジ部端面のワッシャーにより抜け防止。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
LVAR70S16A-ELKの仕様・寸法情報
種類
各種アジャスタ
特長
-
ねじの呼び M
16
ねじ部 材質
スチール
本体材質
樹脂
許容荷重【範囲選択】(kN)
10.1～15.0
許容荷重(kN)
14
接地面材質
樹脂
ねじの長さ【範囲選択】(mm)
70.1～100
ねじの長さ L1(mm)
78
幅 W(mm)
70
本体高さ h(mm)
19
本体材質(詳細)
ポリアミド
本体表面処理
なし
ねじ部 表面処理
[亜鉛メッキ] 亜鉛メッキ
首振り機構
あり
首振り角度 θ(deg)
30
高さ調節ハンドル
あり
商品情報

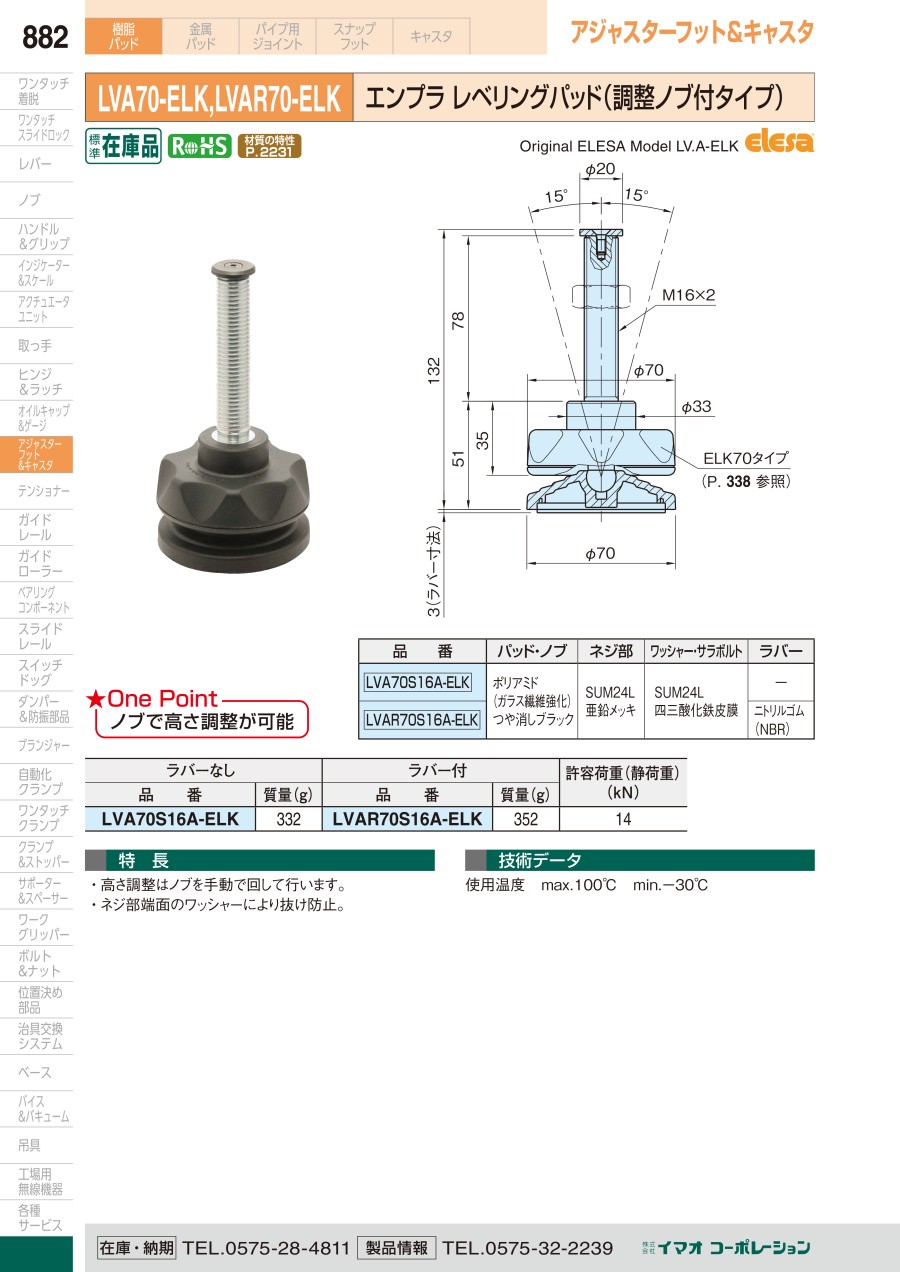

外形図
製品仕様
材質
| 型番 | パッド・ノブ | ネジ部 | ワッシャー・サラボルト | ラバー |
|---|---|---|---|---|
| LVA70S16A-ELK | ポリアミド （ガラス繊維強化） つや消しブラック | SUM24L 亜鉛メッキ | SUM24L 四三酸化鉄皮膜 | - |
| LVAR70S16A-ELK | ニトリルゴム （NBR） |
規格表
| ラバーなし | ラバー付 | 許容荷重 （kN） | ||
|---|---|---|---|---|
| 型番 | 質量（g） | 型番 | 質量（g） | |
| LVA70S16A-ELK | 33 | LVAR70S16A-ELK | 352 | 14 |
商品特長詳細
・高さ調整はノブを手動で回して行います。
・ネジ部端面のワッシャーにより抜け防止。
技術情報・設計アイデア
使用温度：max．100℃ min．ー30℃
