エンプラ レベリングパッド （LSA32,LSAR32）
- 通常単価(税別)
- 664円～4,531円
- 税込単価
- 730円～4,984円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が48型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質
| タイプ | パッド | ネジ・ナット | ラバー |
|---|---|---|---|
| LSA32S | ポリアミド （ガラス繊維強化） つや消しブラック | SUM22L 亜鉛メッキ | ー |
| LSAR32S | ニトリルゴム（NBR） | ||
| LSA32S-SUS | SUS304 | ー | |
| LSAR32S-SUS | ニトリルゴム（NBR） |
規格表
| サイズ | M | L | L1 | W | W1 | 許容荷重 （kN） | |
|---|---|---|---|---|---|---|---|
| LSA32S LSAR32S LSA32S-SUS LSAR32S-SUS | 8A | M 8×1.25 | 68 | 43 | 14 | 13 | 7 |
| 8B | 93 | 68 | |||||
| 10A | M10×1.50 | 68 | 43 | 17 | |||
| 10B | 93 | 68 | |||||
| 10C | 123 | 98 | |||||
| 12A | M12×1.75 | 68 | 43 | 19 | |||
| 12B | 93 | 68 | |||||
| 12C | 123 | 98 | |||||
| 16A | M16×2.00 | 93 | 68 | 16 | 24 | ||
| 16B | 133 | 108 | |||||
| 16C | 173 | 148 | |||||
| 16D | 193 | 168 | |||||
LSA32S、LSAR32S （スチール製）
| ラバーなし | ラバー付 | ||
|---|---|---|---|
| 型番 | 質量（g） | 型番 | 質量（g） |
| LSA32S 8A | 37 | LSAR32S 8A | 41 |
| LSA32S 8B | 47 | LSAR32S 8B | 51 |
| LSA32S10A | 47 | LSAR32S10A | 51 |
| LSA32S10B | 59 | LSAR32S10B | 63 |
| LSA32S10C | 73 | LSAR32S10C | 77 |
| LSA32S12A | 57 | LSAR32S12A | 61 |
| LSA32S12B | 74 | LSAR32S12B | 78 |
| LSA32S12C | 95 | LSAR32S12C | 99 |
| LSA32S16A | 118 | LSAR32S16A | 122 |
| LSA32S16B | 170 | LSAR32S16B | 174 |
| LSA32S16C | 222 | LSAR32S16C | 226 |
| LSA32S16D | 248 | LSAR32S16D | 252 |
LSA32S-SUS、LSAR32S-SUS （SUS製）
| ラバーなし | ラバー付 | ||
|---|---|---|---|
| 型番 | 質量（g） | 型番 | 質量（g） |
| LSA32S 8A-SUS | 38 | LSAR32S 8A-SUS | 42 |
| LSA32S 8B-SUS | 48 | LSAR32S 8B-SUS | 52 |
| LSA32S10A-SUS | 48 | LSAR32S10A-SUS | 52 |
| LSA32S10B-SUS | 61 | LSAR32S10B-SUS | 65 |
| LSA32S10C-SUS | 75 | LSAR32S10C-SUS | 79 |
| LSA32S12A-SUS | 58 | LSAR32S12A-SUS | 62 |
| LSA32S12B-SUS | 78 | LSAR32S12B-SUS | 82 |
| LSA32S12C-SUS | 98 | LSAR32S12C-SUS | 102 |
| LSA32S16A-SUS | 121 | LSAR32S16A-SUS | 125 |
| LSA32S16B-SUS | 175 | LSAR32S16B-SUS | 179 |
| LSA32S16C-SUS | 228 | LSAR32S16C-SUS | 232 |
| LSA32S16D-SUS | 255 | LSAR32S16D-SUS | 259 |
商品特長詳細
ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。
技術情報・設計アイデア
使用温度：max.100℃ min.ー30℃
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
669円 ( 736円 ) | 在庫品1日目当日出荷可能 |
2,116円 ( 2,328円 ) | 3日目 |
784円 ( 862円 ) | 3日目 |
2,299円 ( 2,529円 ) | 3日目 |
664円 ( 730円 ) | 4日目 |
2,110円 ( 2,321円 ) | 3日目 |
732円 ( 805円 ) | 4日目 |
2,299円 ( 2,529円 ) | 4日目 |
910円 ( 1,001円 ) | 4日目 |
2,757円 ( 3,033円 ) | 3日目 |
755円 ( 831円 ) | 3日目 |
1,912円 ( 2,103円 ) | 在庫品1日目当日出荷可能 |
820円 ( 902円 ) | 3日目 |
2,299円 ( 2,529円 ) | 3日目 |
988円 ( 1,087円 ) | 3日目 |
2,757円 ( 3,033円 ) | 3日目 |
1,053円 ( 1,158円 ) | 3日目 |
2,765円 ( 3,042円 ) | 在庫品1日目当日出荷可能 |
1,301円 ( 1,431円 ) | 3日目 |
3,832円 ( 4,215円 ) | 3日目 |
1,647円 ( 1,812円 ) | 3日目 |
3,825円 ( 4,208円 ) | 4日目 |
1,557円 ( 1,713円 ) | 3日目 |
4,435円 ( 4,879円 ) | 3日目 |
1,002円 ( 1,102円 ) | 3日目 |
2,515円 ( 2,767円 ) | 3日目 |
1,116円 ( 1,228円 ) | 3日目 |
2,689円 ( 2,958円 ) | 3日目 |
937円 ( 1,031円 ) | 4日目 |
2,451円 ( 2,696円 ) | 3日目 |
1,042円 ( 1,146円 ) | 4日目 |
2,380円 ( 2,618円 ) | 4日目 |
1,234円 ( 1,357円 ) | 4日目 |
2,598円 ( 2,858円 ) | 3日目 |
1,007円 ( 1,108円 ) | 3日目 |
2,466円 ( 2,713円 ) | 3日目 |
1,151円 ( 1,266円 ) | 3日目 |
2,675円 ( 2,943円 ) | 3日目 |
1,324円 ( 1,456円 ) | 3日目 |
3,255円 ( 3,581円 ) | 3日目 |
1,268円 ( 1,395円 ) | 4日目 |
3,832円 ( 4,215円 ) | 3日目 |
1,819円 ( 2,001円 ) | 3日目 |
4,232円 ( 4,655円 ) | 3日目 |
1,819円 ( 2,001円 ) | 3日目 |
3,995円 ( 4,395円 ) | 4日目 |
2,137円 ( 2,351円 ) | 3日目 |
4,531円 ( 4,984円 ) | 4日目 |
詳細情報
基本情報
【特長】
・ステンレススチール製品は、硫化物の含有量が低いため医療機器、食品関係の装置、薬産業等の衛生面及び気候上で腐食の心配がある場所での使用に適しています。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

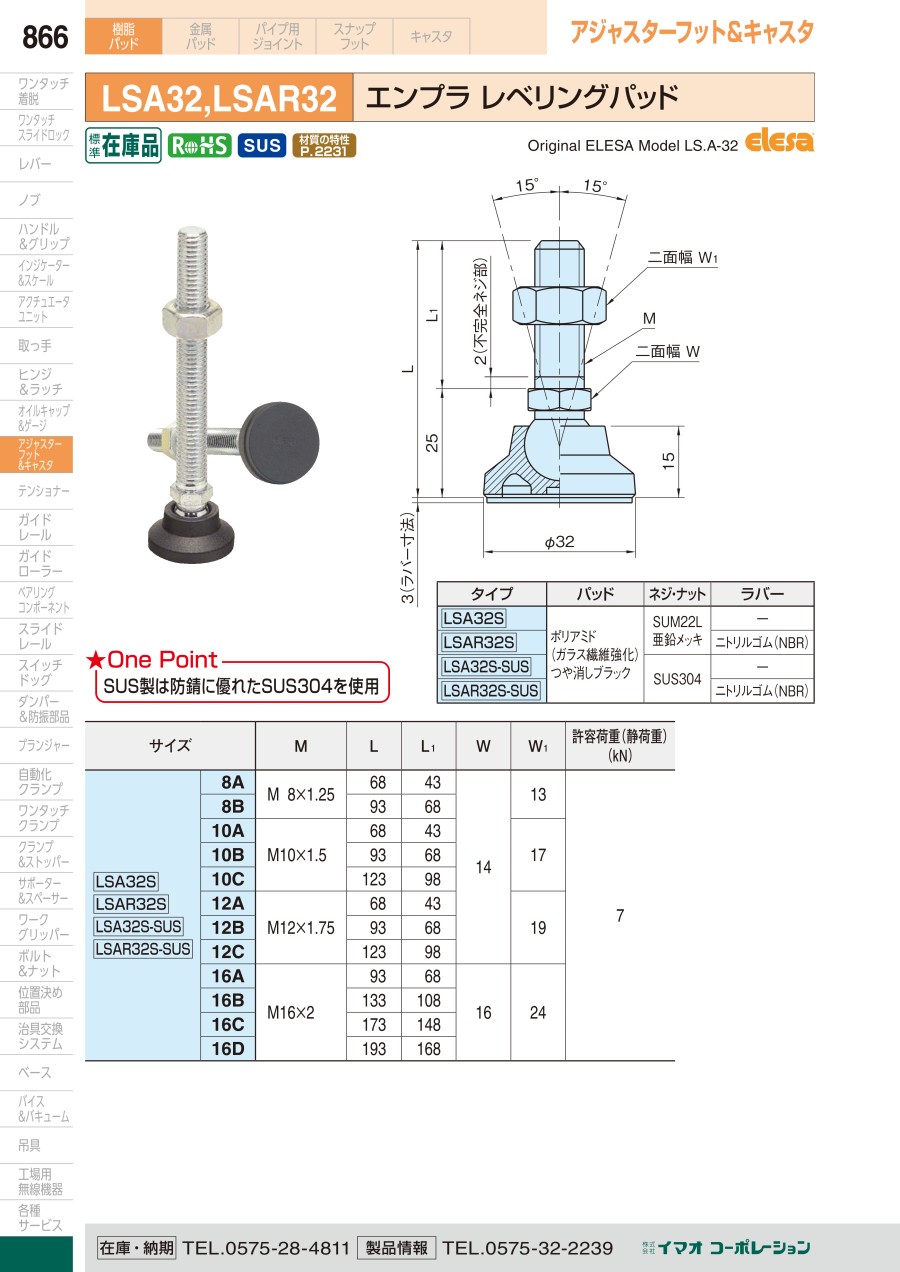

カタログ
商品担当おすすめ
エンプラ レベリングパッド （LSA32,LSAR32）のレビュー
治具に使用しています
5
5.02023/09/05
部品を治具にセットする際の上面部の位置決め、水平出しに使用しています。首振り機構が付いているので底辺が斜めになっているよ...もっと読む
0人が参考にしています。
角パイプフレームの架台を作る時に使った。
5
5.02018/02/04
パットの大きさがφ32mmなので、コストダウンで使った細い□40mmパイプ架台のフレームの厚み内にアジャスター部が収まっ...もっと読む
0人が参考にしています。
