インデックスプランジャー（ノーズロック型）（NDXN-L）

Name: インデックスプランジャー（ノーズロック型）（NDXN-L）
Brand: イマオコーポレーション
SKU: 221000369463
Rating: 4.5 (2 reviews)

カタログ |

通常単価(税別): 1,389円～7,371円

税込単価: 1,528円～8,108円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

コストパフォーマンスに優れたノーズロック型インデックスプランジャーです。【特長】・ノブを引くとノーズが...

詳細を確認

4.54.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

イマオコーポレーション

インデックスプランジャー（NDXN）

通常価格(税別)： 1,599円 (税込価格：1,759円)

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

インデックスプランジャー（ノーズロック型）（NDX-L）

通常価格(税別)： 3,169円 (税込価格：3,486円)

通常出荷日：在庫品1日目

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

NDXN-L、NDXN-L-SUS、NDXN-AL-SUS（シングルナット）の寸法図

NDXN-LW、NDXN-LW-SUS、NDXN-ALW-SUS（ダブルナット）の寸法図

製品仕様

材質

タイプ	本体	ノブ	コイルバネ	ノーズ
NDXN-L	SUM22L 四三酸化鉄皮膜	ポリアミドつや消しブラック	SUS301	SUM22L HRC58～62
NDXN-LW	SUM22L 四三酸化鉄皮膜			SUM22L HRC58～62
NDXN-L-SUS	SUS303			SUS420 HRC53～55
NDXN-LW-SUS				SUS420 HRC53～55
NDXN-AL-SUS				SUS303
NDXN-ALW-SUS				SUS303

規格表

単位：mm

サイズ		d （-0.02 -0.04）	S	M	L₁	A	D	L	W₁	T₁	W	T	B	荷重（N）最小～最大
NDXN-L	6	3	3.5	M6×0.75	12	0.8	14	31.5	8	5	10	3	2	4.5～10
NDXN-LW	8	4	4	M8×1	15	1	18	38.5	10	6	13	4		6～12
NDXN-L-SUS	10	5	5	M10×1	17	1.3	21	43.5	13	7	17	5		5～12
NDXN-LW-SUS	12	6	6	M12×1.5	20	1.8	25	51.7	14	8	19	6	3	6～14
NDXN-AL-SUS	16	8	8	M16×1.5	26	2.3	33	68	19	10	24	8		15～35
NDXN-ALW-SUS	20	10	10	M20×1.5	28	2.8	33	74	22	12	30	10		15～34

NDXN-L、NDXN-L-SUS、NDXN-AL-SUSシングルナット

スチール製	SUS製ノーズ焼入有り	SUS製ノーズ焼入無し	質量（g）
型番	型番	型番	質量（g）
NDXN 6L	NDXN 6L-SUS	NDXN 6AL-SUS	5
NDXN 8L	NDXN 8L-SUS	NDXN 8AL-SUS	11
NDXN10L	NDXN10L-SUS	NDXN10AL-SUS	19
NDXN12L	NDXN12L-SUS	NDXN12AL-SUS	28
NDXN16L	NDXN16L-SUS	NDXN16AL-SUS	68
NDXN20L	NDXN20L-SUS	NDXN20AL-SUS	107

NDXN-LW、NDXN-LW-SUS、NDXN-ALW-SUSダブルナット

スチール製	SUS製ノーズ焼入有り	SUS製ノーズ焼入無し	質量（g）
型番	型番	型番	質量（g）
NDXN 6LW	NDXN 6LW-SUS	NDXN 6ALW-SUS	6
NDXN 8LW	NDXN 8LW-SUS	NDXN 8ALW-SUS	16
NDXN10LW	NDXN10LW-SUS	NDXN10ALW-SUS	25
NDXN12LW	NDXN12LW-SUS	NDXN12ALW-SUS	37
NDXN16LW	NDXN16LW-SUS	NDXN16ALW-SUS	86
NDXN20LW	NDXN20LW-SUS	NDXN20ALW-SUS	142

使用例

位置決め時にノーズ操作が必要な場合に最適

選定サポート情報

サイズ		推奨面取りサイズ
NDXN-L NDXN-LW NDXN-L-SUS NDXN-LW-SUS NDXN-AL-SUS NDXN-ALW-SUS	6	60゜面取り深さ2.5
	8
	10
	12	60゜面取り深さ3.5
	16
	20

技術情報・設計アイデア

耐熱温度 80℃

ノーズ機械強度表

サイズ		許容せん断力（N）
NDXN-L NDXN-LW NDXN-L-SUS NDXN-LW-SUS NDXN-AL-SUS NDXN-ALW-SUS	6	212
	8	377
	10	589
	12	848
	16	1507
	20	2355

注意・禁止事項

インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。

型番リスト

表示件数

型番

取付部外径

(mm)

本体材質

先端材質

本体表面処理

長さ L

(mm)

先端熱処理

ナット

RoHS?

最小発注数量

6	3	3.5	[ステンレス] SUS303	[ステンレス] SUS303	なし	31.5	なし	シングルナット	-	1個
6	3	3.5	[ステンレス] SUS303	[ステンレス] SUS303	なし	31.5	なし	ダブルナット	10	1個
6	3	3.5	[スチール] SUM22L	[スチール] SUM22L	四三酸化鉄皮膜	31.5	浸炭焼入	シングルナット	-	1個
6	3	3.5	[ステンレス] SUS303	[ステンレス] SUS420	なし	31.5	焼入焼戻	シングルナット	-	1個
6	3	3.5	[スチール] SUM22L	[スチール] SUM22L	四三酸化鉄皮膜	31.5	浸炭焼入	ダブルナット	10	1個
6	3	3.5	[ステンレス] SUS303	[ステンレス] SUS420	なし	31.5	焼入焼戻	ダブルナット	10	1個
8	4	4	[ステンレス] SUS303	[ステンレス] SUS303	なし	38.5	なし	シングルナット	10	1個
8	4	4	[ステンレス] SUS303	[ステンレス] SUS303	なし	38.5	なし	ダブルナット	10	1個
8	4	4	[スチール] SUM22L	[スチール] SUM22L	四三酸化鉄皮膜	38.5	浸炭焼入	シングルナット	10	1個
8	4	4	[ステンレス] SUS303	[ステンレス] SUS420	なし	38.5	焼入焼戻	シングルナット	-	1個
8	4	4	[スチール] SUM22L	[スチール] SUM22L	四三酸化鉄皮膜	38.5	浸炭焼入	ダブルナット	10	1個
8	4	4	[ステンレス] SUS303	[ステンレス] SUS420	なし	38.5	焼入焼戻	ダブルナット	10	1個
10	5	5	[ステンレス] SUS303	[ステンレス] SUS303	なし	43.5	なし	シングルナット	10	1個
10	5	5	[ステンレス] SUS303	[ステンレス] SUS303	なし	43.5	なし	ダブルナット	10	1個
10	5	5	[スチール] SUM22L	[スチール] SUM22L	四三酸化鉄皮膜	43.5	浸炭焼入	シングルナット	10	1個
10	5	5	[ステンレス] SUS303	[ステンレス] SUS420	なし	43.5	焼入焼戻	シングルナット	10	1個
10	5	5	[スチール] SUM22L	[スチール] SUM22L	四三酸化鉄皮膜	43.5	浸炭焼入	ダブルナット	10	1個
10	5	5	[ステンレス] SUS303	[ステンレス] SUS420	なし	43.5	焼入焼戻	ダブルナット	10	1個
12	6	6	[ステンレス] SUS303	[ステンレス] SUS303	なし	51.7	なし	シングルナット	10	1個
12	6	6	[ステンレス] SUS303	[ステンレス] SUS303	なし	51.7	なし	ダブルナット	10	1個
12	6	6	[スチール] SUM22L	[スチール] SUM22L	四三酸化鉄皮膜	51.7	浸炭焼入	シングルナット	10	1個
12	6	6	[ステンレス] SUS303	[ステンレス] SUS420	なし	51.7	焼入焼戻	シングルナット	10	1個
12	6	6	[スチール] SUM22L	[スチール] SUM22L	四三酸化鉄皮膜	51.7	浸炭焼入	ダブルナット	10	1個
12	6	6	[ステンレス] SUS303	[ステンレス] SUS420	なし	51.7	焼入焼戻	ダブルナット	10	1個
16	8	8	[ステンレス] SUS303	[ステンレス] SUS303	なし	68	なし	シングルナット	10	1個
16	8	8	[ステンレス] SUS303	[ステンレス] SUS303	なし	68	なし	ダブルナット	10	1個
16	8	8	[スチール] SUM22L	[スチール] SUM22L	四三酸化鉄皮膜	68	浸炭焼入	シングルナット	10	1個
16	8	8	[ステンレス] SUS303	[ステンレス] SUS420	なし	68	焼入焼戻	シングルナット	10	1個
16	8	8	[スチール] SUM22L	[スチール] SUM22L	四三酸化鉄皮膜	68	浸炭焼入	ダブルナット	10	1個
16	8	8	[ステンレス] SUS303	[ステンレス] SUS420	なし	68	焼入焼戻	ダブルナット	10	1個
20	10	10	[ステンレス] SUS303	[ステンレス] SUS303	なし	74	なし	シングルナット	10	1個
20	10	10	[ステンレス] SUS303	[ステンレス] SUS303	なし	74	なし	ダブルナット	10	1個
20	10	10	[スチール] SUM22L	[スチール] SUM22L	四三酸化鉄皮膜	74	浸炭焼入	シングルナット	10	1個
20	10	10	[ステンレス] SUS303	[ステンレス] SUS420	なし	74	焼入焼戻	シングルナット	10	1個
20	10	10	[スチール] SUM22L	[スチール] SUM22L	四三酸化鉄皮膜	74	浸炭焼入	ダブルナット	10	1個
20	10	10	[ステンレス] SUS303	[ステンレス] SUS420	なし	74	焼入焼戻	ダブルナット	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,153円 ( 3,468円 )	4日目
3,560円 ( 3,916円 )	在庫品1日目当日出荷可能
3,255円 ( 3,581円 )	4日目
3,258円 ( 3,584円 )	4日目
2,652円 ( 2,917円 )	在庫品1日目当日出荷可能
3,673円 ( 4,040円 )	在庫品1日目当日出荷可能
2,721円 ( 2,993円 )	3日目
2,909円 ( 3,200円 )	在庫品1日目当日出荷可能
1,851円 ( 2,036円 )	在庫品1日目当日出荷可能
3,330円 ( 3,663円 )	4日目
2,072円 ( 2,279円 )	在庫品1日目当日出荷可能
3,559円 ( 3,915円 )	在庫品1日目当日出荷可能
2,730円 ( 3,003円 )	在庫品1日目当日出荷可能
2,909円 ( 3,200円 )	3日目
1,389円 ( 1,528円 )	2日目
2,827円 ( 3,110円 )	3日目
2,126円 ( 2,339円 )	在庫品1日目当日出荷可能
2,864円 ( 3,150円 )	3日目
3,103円 ( 3,413円 )	在庫品1日目当日出荷可能
3,297円 ( 3,627円 )	3日目
2,364円 ( 2,600円 )	在庫品1日目当日出荷可能
3,200円 ( 3,520円 )	3日目
2,403円 ( 2,643円 )	在庫品1日目当日出荷可能
3,437円 ( 3,781円 )	3日目
4,461円 ( 4,907円 )	3日目
4,752円 ( 5,227円 )	3日目
2,636円 ( 2,900円 )	3日目
4,655円 ( 5,121円 )	3日目
2,830円 ( 3,113円 )	在庫品1日目当日出荷可能
4,972円 ( 5,469円 )	3日目
7,080円 ( 7,788円 )	3日目
7,274円 ( 8,001円 )	3日目
3,700円 ( 4,070円 )	4日目
7,177円 ( 7,895円 )	3日目
3,994円 ( 4,393円 )	在庫品1日目当日出荷可能
7,371円 ( 8,108円 )	3日目

詳細情報

基本情報

基本情報

コストパフォーマンスに優れたノーズロック型インデックスプランジャーです。
【特長】
・ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです
・ノーズロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック（固定）できます
【用途】
・割り出し、位置決め
・ピラーのストッパー

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

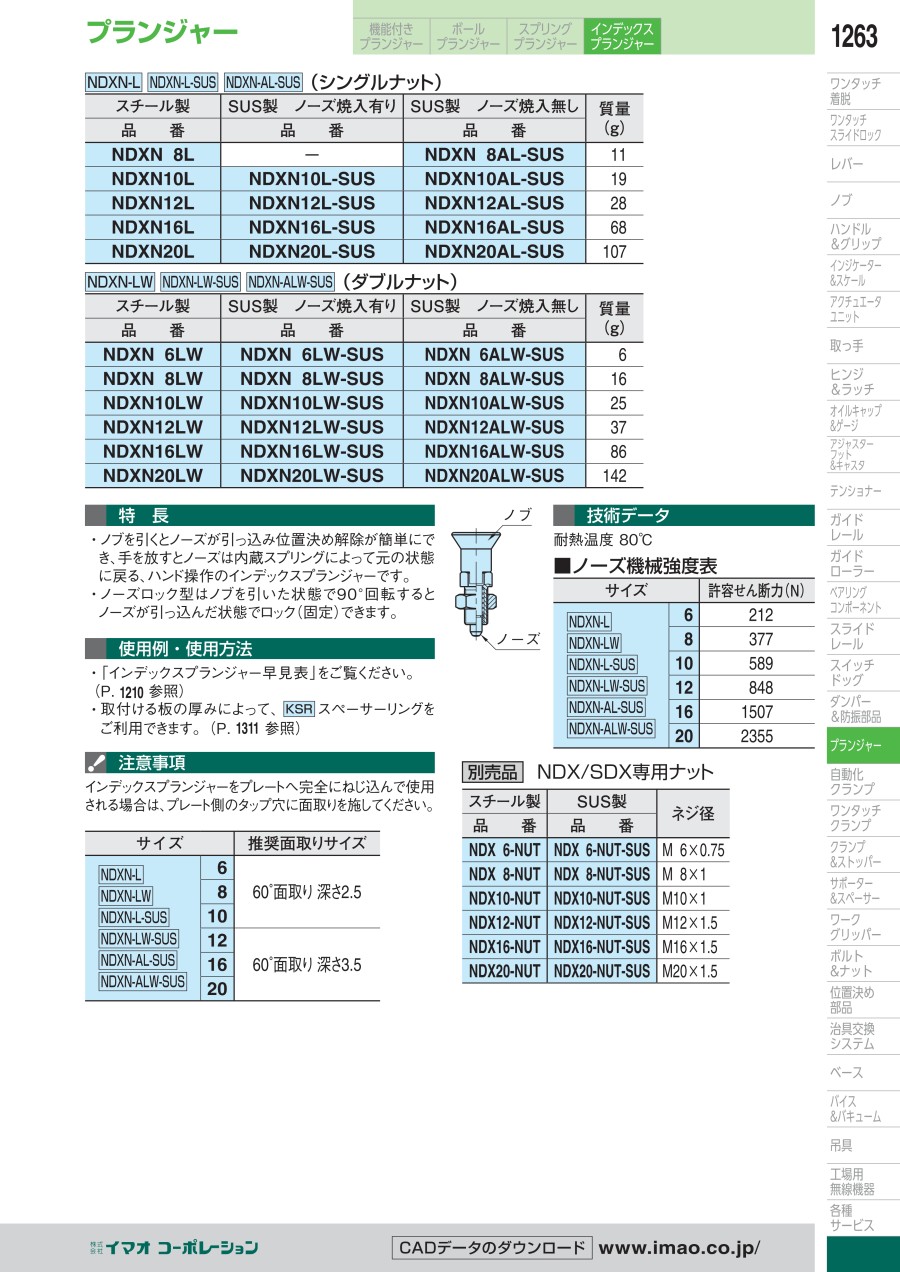

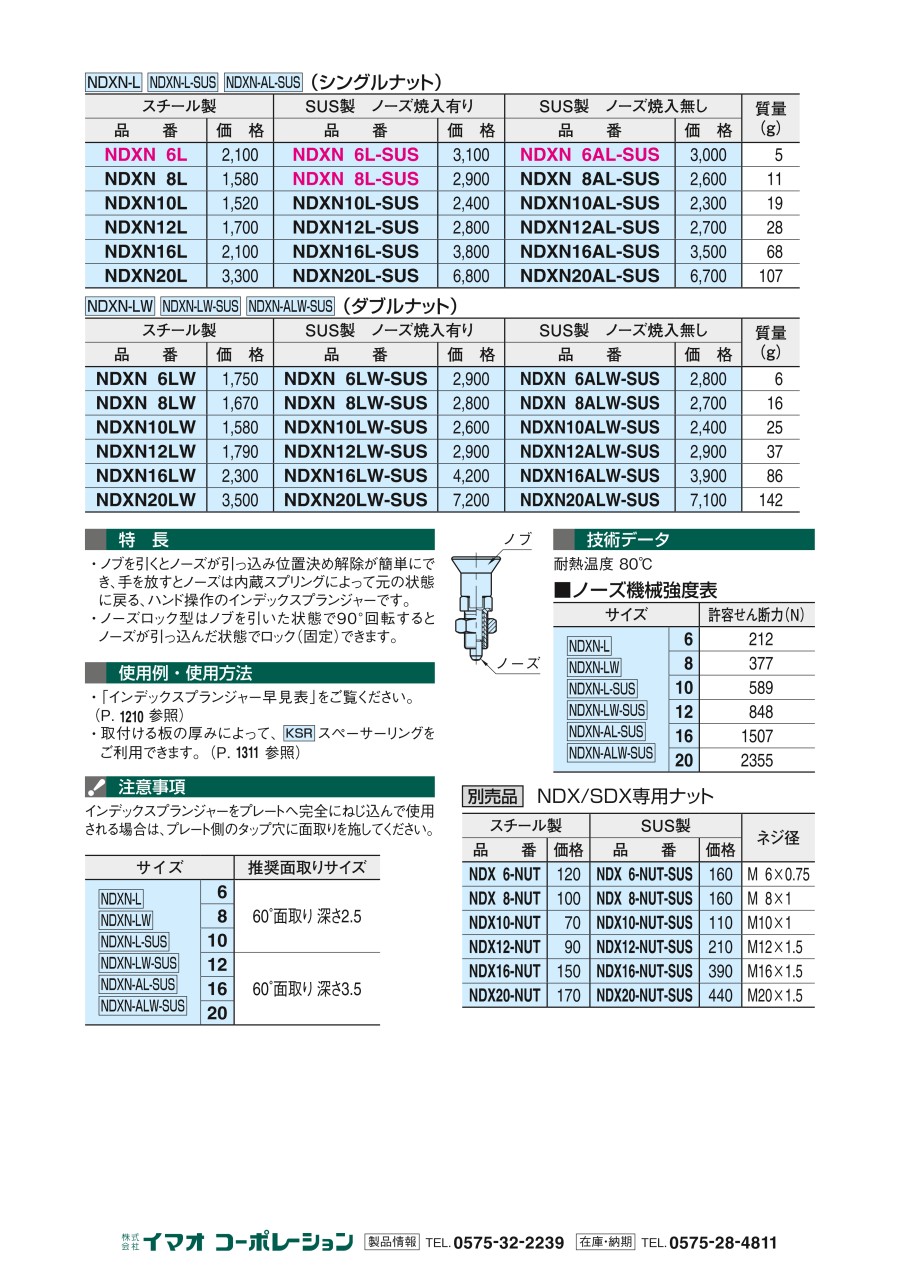

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
ボールボタン（BLB）
ボールプランジャーを使用するときに受け側の耐摩耗性が必要な場合、セット使用すると効果的です。
イマオコーポレーション
スペーサーリング（KSR）
スペーサーリング (KSR)です。インデックスプランジャー用のカラーになります。
イマオコーポレーション
NDX・SDX専用ナット
インデックスプランジャー用専用ナットです。NDX、SDX2タイプ共通でのご使用が可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

インデックスプランジャー（ノーズロック型）（NDXN-L）のレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

面取りカッターのストッパーとして

満足度：4.02019/02/26

コンパクトなのでこの商品を選びました。品質や性能に問題はなく、期待通りの使い方ができました。ノーズロック型は自動でストッ...もっと読む

1人が参考にしています。

治具の段取り替え時に使用

満足度：5.02021/08/31

ワンタッチで、ひねれば、ピンが引っ込み、ノブとボルトタイプであれば、ノブが行方不明になりやすいですが、その心配もなく便利...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qノブの材質を樹脂以外に変更できませんか？

できません。

Q受け側の専用部品はありますか？

ありません。

この商品を見た人は、こんな商品も見ています

	今見ている商品インデックスプランジャー（ノーズロック型）（NDXN-L）	インデックスプランジャー（ノーズロック型）（NDXN-L-ASUS）	インデックスプランジャー（ノーズロック型）（NDX-L）	インデックスプランジャー（NDXN）	エンプラインデックスプランジャー（ノーズロック型）（EIP-L）	インデックスプランジャー（ショートタイプノーズロック型）（NDXNS-L）
メーカー	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション
通常価格	1,389円-	4,896円 -	3,169円 -	1,599円 -	1,533円 -	2,581円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
種類	標準ノブ	標準ノブ	標準ノブ	標準ノブ	標準ノブ	標準ノブ
ロック機構	レストポジション	レストポジション	レストポジション	リターン	レストポジション	レストポジション
取付方法	ねじ込み	ねじ込み	ねじ込み	ねじ込み	ねじ込み	ねじ込み
全長	標準	標準	標準	標準	標準	ショート
オールステンレス	非対応	対応	非対応	非対応	非対応	非対応
