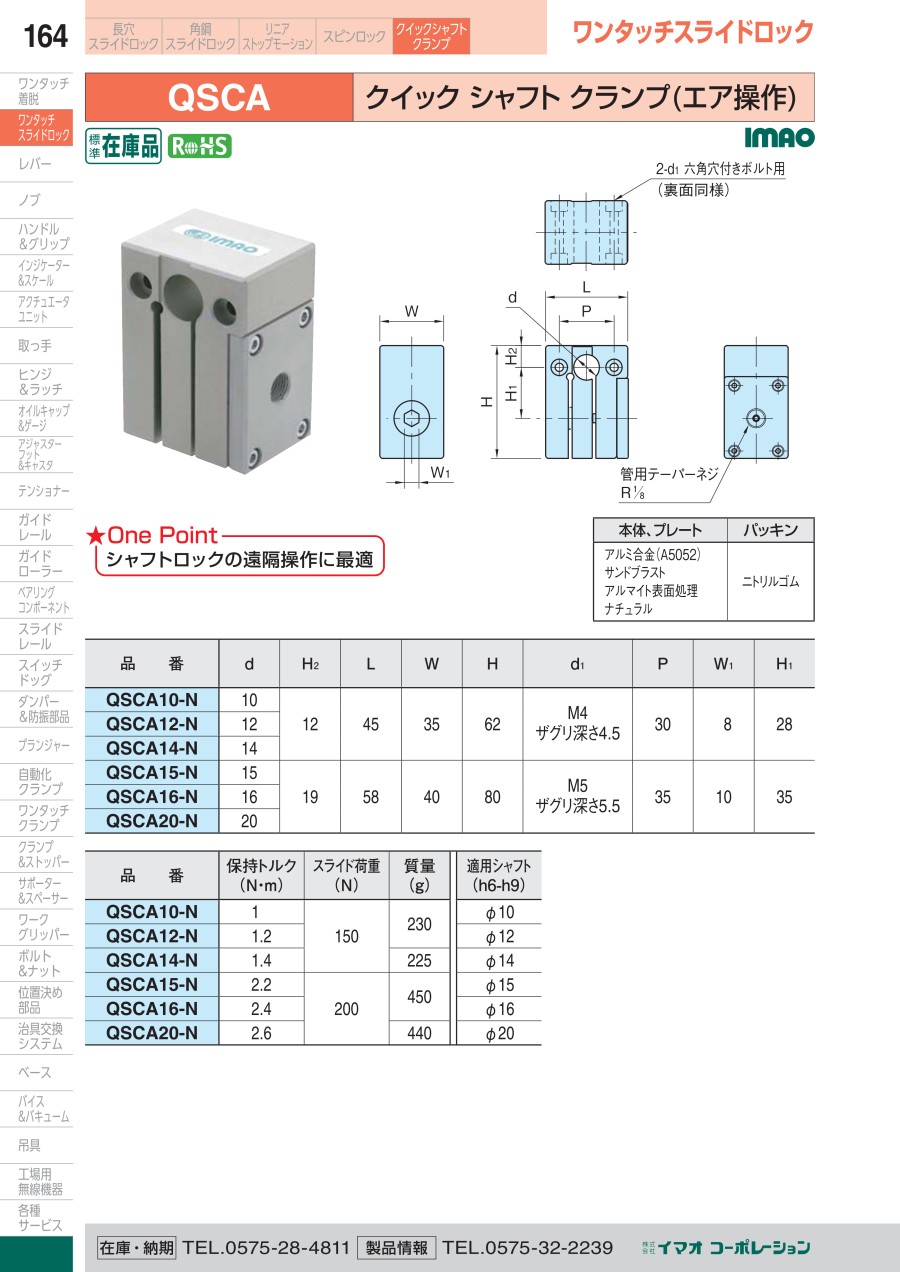

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="シャフトクランプ クイック シャフト クランプ（エア操作） （QSCA） 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000369182/221000369182_001_20230801115854.gif" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><ul class="m-list"><li>本体、プレート：アルミ合金（A5052） サンドブラスト アルマイト表面処理 ナチュラル</li><li>パッキン：ニトリルゴム</li></ul><div class="m-unit"><table class="m-table" summary="シャフトクランプ クイック シャフト クランプ（エア操作） （QSCA） 仕様"><colgroup><col width="29%" /><col width="21%" /><col width="21%" /><col width="8%" /><col width="21%" /></colgroup><thead><tr><th style="text-align: center;">型番</th><th style="text-align: center;">保持トルク<br />（N・m）</th><th style="text-align: center;">スライド荷重<br />（N）</th><th style="text-align: center;">質量<br />（g）</th><th style="text-align: center;">適用シャフト<br />（h6-h9）</th></tr></thead><tbody><tr><td style="text-align: center;">QSCA10-N</td><td style="text-align: center;">1</td><td rowspan="3" style="text-align: center;">150</td><td rowspan="2" style="text-align: center;">230</td><td style="text-align: center;">&phi;10</td></tr><tr><td style="text-align: center;">QSCA12-N</td><td style="text-align: center;">1.2</td><td style="text-align: center;">&phi;12</td></tr><tr><td style="text-align: center;">QSCA14-N</td><td style="text-align: center;">1.4</td><td style="text-align: center;">225</td><td style="text-align: center;">&phi;14</td></tr><tr><td style="text-align: center;">QSCA15-N</td><td style="text-align: center;">2.2</td><td rowspan="3" style="text-align: center;">200</td><td rowspan="2" style="text-align: center;">450</td><td style="text-align: center;">&phi;15</td></tr><tr><td style="text-align: center;">QSCA16-N</td><td style="text-align: center;">2.4</td><td style="text-align: center;">&phi;16</td></tr><tr><td style="text-align: center;">QSCA20-N</td><td style="text-align: center;">2.6</td><td style="text-align: center;">440</td><td style="text-align: center;">&phi;20</td></tr></tbody></table></div><h3 class="m-h3--wysiwyg">規格表</h3><table class="m-table" summary="シャフトクランプ クイック シャフト クランプ（エア操作） （QSCA） 規格表"><colgroup><col width="20.1%" /><col width="6.7%" /><col width="7.0%" /><col width="6.7%" /><col width="6.7%" /><col width="6.7%" /><col width="25.0%" /><col width="6.7%" /><col width="7.5%" /><col width="7.0%" /></colgroup><thead><tr><th style="text-align: center;">型番</th><th style="text-align: center;">d</th><th style="text-align: center;">H<sub>2</sub></th><th style="text-align: center;">L</th><th style="text-align: center;">W</th><th style="text-align: center;">H</th><th style="text-align: center;">d<sub>1</sub></th><th style="text-align: center;">P</th><th style="text-align: center;">W<sub>1</sub></th><th style="text-align: center;">H<sub>1</sub></th></tr></thead><tbody><tr><td style="text-align: center;">QSCA10-N</td><td style="text-align: center;">10</td><td rowspan="3" style="text-align: center;">12</td><td rowspan="3" style="text-align: center;">45</td><td rowspan="3" style="text-align: center;">35</td><td rowspan="3" style="text-align: center;">62</td><td rowspan="3" style="text-align: center;">M4<br />ザクリ深さ4.5</td><td rowspan="3" style="text-align: center;">30</td><td rowspan="3" style="text-align: center;">8</td><td rowspan="3" style="text-align: center;">28</td></tr><tr><td style="text-align: center;">QSCA12-N</td><td style="text-align: center;">12</td></tr><tr><td style="text-align: center;">QSCA14-N</td><td style="text-align: center;">14</td></tr><tr><td style="text-align: center;">QSCA15-N</td><td style="text-align: center;">15</td><td rowspan="3" style="text-align: center;">19</td><td rowspan="3" style="text-align: center;">58</td><td rowspan="3" style="text-align: center;">40</td><td rowspan="3" style="text-align: center;">80</td><td rowspan="3" style="text-align: center;">M5<br />ザクリ深さ5.5</td><td rowspan="3" style="text-align: center;">35</td><td rowspan="3" style="text-align: center;">10</td><td rowspan="3" style="text-align: center;">35</td></tr><tr><td style="text-align: center;">QSCA16-N</td><td style="text-align: center;">16</td></tr><tr><td style="text-align: center;">QSCA20-N</td><td style="text-align: center;">20</td></tr></tbody></table><h3 class="m-h3--wysiwyg">使用例</h3><h4 class="m-h4--wysiwyg">取付方法</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="シャフトクランプ クイック シャフト クランプ（エア操作） （QSCA） 取付方法" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000369182/221000369182_002_20230801115854.gif" /></div><p>アンクランプの状態でシャフトを挿入し、取付穴2箇所で本体を取付けます。<br />スクリュープラグを最後までねじ込めばシャフトはクランプされます</p></div><h4 class="m-h4--wysiwyg">操作方法</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="シャフトクランプ クイック シャフト クランプ（エア操作） （QSCA） 操作方法" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000369182/221000369182_003_20230801115854.gif" /></div><p>エアを供給するとバネが圧縮され、シャフトがアンクランプ状態になります。<br />エアを抜くと、バネによりシャフトはクランプ状態になります。</p></div>
