イマオコーポレーション

ボールユニット（パッドタイプ）（BBU）

カタログ |

通常単価(税別): 7,382円～22,057円

税込単価: 8,120円～24,263円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

治具等のアタッチメントとしてご利用いただく先端がスイベルするパッドです。先端はセレーション・フラット・...

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

未確定：候補が27型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

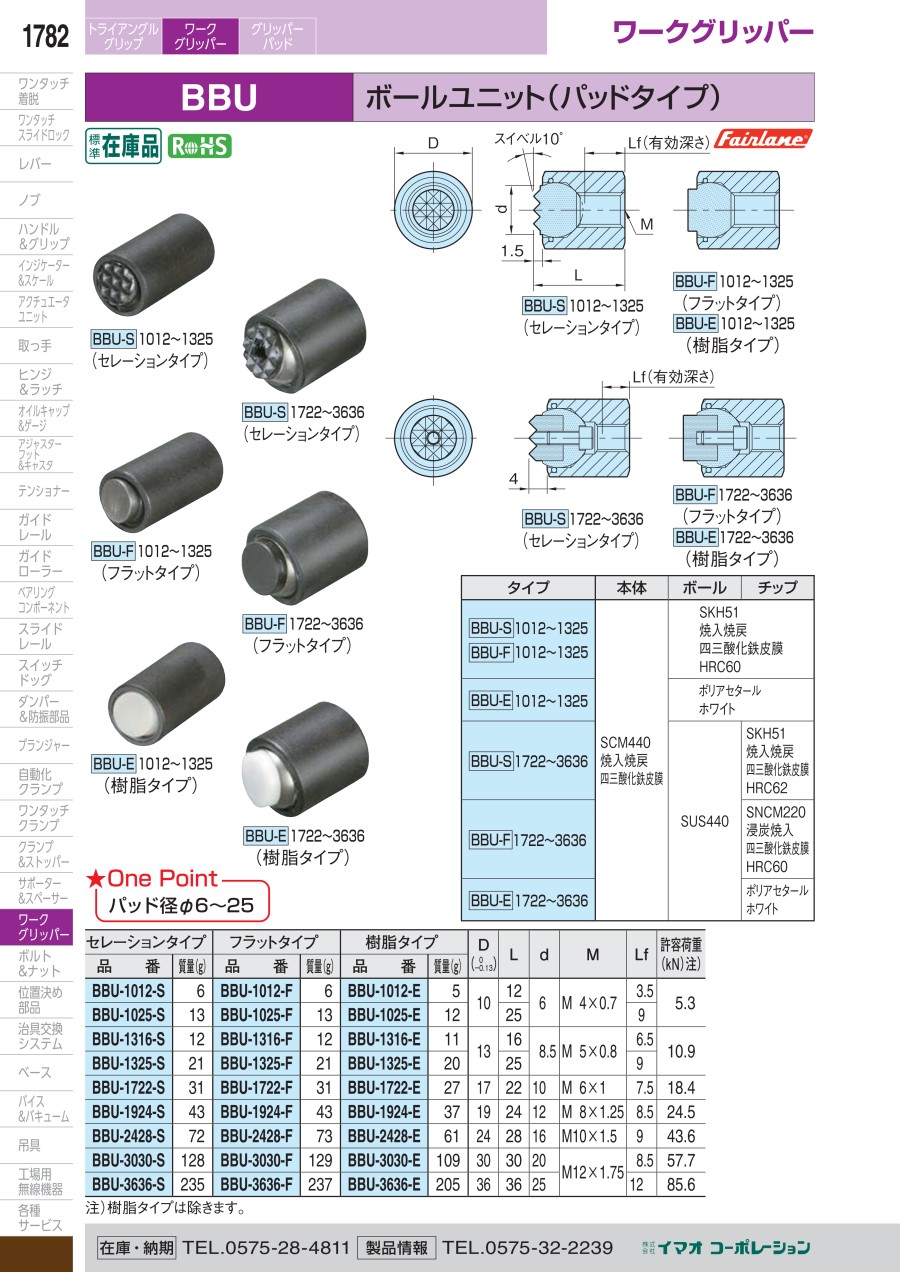

カタログ

商品情報

外形図

製品仕様

型番	本体	ボール	チップ	タイプ
BBU-S 1012～1325	SCM440 焼入焼戻四三酸化鉄皮膜	SKH51 焼入焼戻四三酸化鉄皮膜 HRC60		セレーションタイプ
BBU-F 1012～1325		SKH51 焼入焼戻四三酸化鉄皮膜 HRC60		フラットタイプ
BBU-E 1012～1325		ポリアセタールホワイト		樹脂タイプ
BBU-S 1722～3636		SUS440	SKH51 焼入焼戻四三酸化鉄皮膜 HRC62	セレーションタイプ
BBU-F 1722～3636			SNCM220 浸炭焼入四三酸化鉄皮膜 HRC60	フラットタイプ
BBU-E 1722～3636			ポリアセタールホワイト	樹脂タイプ

規格表

パッド径φ6～25
注）樹脂タイプは除きます。

使用例

固定パッドとして。

注意・禁止事項

BBU-S1722～3636、BBU-F1722～3636、BBU-E1722～3636のチップは、ボールを裏側から押し出し、付属の六角穴付きボルトにて取付けてください。

型番リスト

表示件数

型番

先端（チップ）タイプ

チップ材質

(φ)

ねじ径M

長さ L

(mm)

(φ)

許容荷重

(N)

RoHS?

最小発注数量

樹脂タイプ	ポリアセタール	10	M4×0.7	12	6	5300	10	1個
フラットタイプ	SKH51　/　焼入焼戻	10	M4×0.7	12	6	5300	10	1個
セレーションタイプ	SKH51　/　焼入焼戻	10	M4×0.7	12	6	5300	10	1個
樹脂タイプ	ポリアセタール	10	M4×0.7	25	6	5300	10	1個
フラットタイプ	SKH51　/　焼入焼戻	10	M4×0.7	25	6	5300	10	1個
セレーションタイプ	SKH51　/　焼入焼戻	10	M4×0.7	25	6	5300	10	1個
樹脂タイプ	ポリアセタール	13	M5×.08	16	8.5	10900	10	1個
フラットタイプ	SKH51　/　焼入焼戻	13	M5×.08	16	8.5	10900	10	1個
セレーションタイプ	SKH51　/　焼入焼戻	13	M5×.08	16	8.5	10900	10	1個
樹脂タイプ	ポリアセタール	13	M5×.08	25	8.5	10900	10	1個
フラットタイプ	SKH51　/　焼入焼戻	13	M5×.08	25	8.5	10900	10	1個
セレーションタイプ	SKH51　/　焼入焼戻	13	M5×.08	25	8.5	10900	10	1個
樹脂タイプ	ポリアセタール	17	M6×1	22	10	18400	10	1個
フラットタイプ	SKH51　/　焼入焼戻	17	M6×1	22	10	18400	10	1個
セレーションタイプ	SKH51　/　焼入焼戻	17	M6×1	22	10	18400	10	1個
樹脂タイプ	ポリアセタール	19	M8×1.25	24	12	24500	10	1個
フラットタイプ	SKH51　/　焼入焼戻	19	M8×1.25	24	12	24500	10	1個
セレーションタイプ	SKH51　/　焼入焼戻	19	M8×1.25	24	12	24500	10	1個
樹脂タイプ	ポリアセタール	24	M10×1.5	28	16	43600	10	1個
フラットタイプ	SKH51　/　焼入焼戻	24	M10×1.5	28	16	43600	10	1個
セレーションタイプ	SKH51　/　焼入焼戻	24	M10×1.5	28	16	43600	10	1個
樹脂タイプ	ポリアセタール	30	M12×1.75	30	20	57700	10	1個
フラットタイプ	SKH51　/　焼入焼戻	30	M12×1.75	30	20	57700	10	1個
セレーションタイプ	SKH51　/　焼入焼戻	30	M12×1.75	30	20	57700	10	1個
樹脂タイプ	ポリアセタール	36	M12×1.75	36	25	85600	10	1個
フラットタイプ	SKH51　/　焼入焼戻	36	M12×1.75	36	25	85600	10	1個
セレーションタイプ	SKH51　/　焼入焼戻	36	M12×1.75	36	25	85600	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,550円 ( 8,305円 )	3日目
7,529円 ( 8,282円 )	在庫品1日目当日出荷可能
8,095円 ( 8,905円 )	在庫品1日目当日出荷可能
7,382円 ( 8,120円 )	3日目
7,382円 ( 8,120円 )	3日目
7,916円 ( 8,708円 )	3日目
8,095円 ( 8,905円 )	3日目
7,916円 ( 8,708円 )	3日目
7,998円 ( 8,798円 )	3日目
7,916円 ( 8,708円 )	3日目
7,916円 ( 8,708円 )	3日目
8,769円 ( 9,646円 )	3日目
11,550円 ( 12,705円 )	3日目
9,998円 ( 10,998円 )	3日目
11,247円 ( 12,372円 )	3日目
13,089円 ( 14,398円 )	3日目
13,089円 ( 14,398円 )	3日目
11,980円 ( 13,178円 )	3日目
13,413円 ( 14,754円 )	3日目
13,413円 ( 14,754円 )	3日目
14,980円 ( 16,478円 )	3日目
16,175円 ( 17,793円 )	3日目
16,497円 ( 18,147円 )	3日目
19,598円 ( 21,558円 )	3日目
20,489円 ( 22,538円 )	3日目
20,489円 ( 22,538円 )	3日目
22,057円 ( 24,263円 )	3日目

詳細情報

基本情報

基本情報

治具等のアタッチメントとしてご利用いただく先端がスイベルするパッドです。先端はセレーション・フラット・樹脂の3種類があります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
