イマオコーポレーション

ボールキャップスクリュー（BCR,BCF）

Name: ボール キャップ スクリュー （BCR,BCF）
Brand: イマオコーポレーション
SKU: 221000368620
Rating: 2 (1 reviews)

カタログ

通常単価(税別): 247円～3,505円

税込単価: 272円～3,856円

通常出荷日：在庫品1日目～16日目一部当日出荷可能

本体は、スチール製とステンレス製があり、ボールには全球タイプと半球タイプ（スチール製のみ）があります。...

詳細を確認

22.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

イマオコーポレーション

ボールスクリュー（BSR,BSF）

通常価格(税別)： 192円 (税込価格：211円)

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

パッド付きスクリュー（HSSB・HSSP）

通常価格(税別)： 293円 (税込価格：322円)

通常出荷日：3 日目～

未確定：候補が45型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

タイプ	本体	ボール
BCR	SCM435 四三酸化鉄皮膜 HRC33～39	SUJ2 焼入焼戻 HRC62～67
BCF	SCM435 四三酸化鉄皮膜 HRC33～39	SUJ2 焼入焼戻 HRC56～67
BCR-SUS	SUS304	SUS440C 焼入焼戻 HRC59～66

BCF（半球タイプ）は面で受けますので、ワークが軟質な場合や、締付け力がかかる場合、角度のある場合等にご使用になれます。

規格表

BCR／BCR-SUS（全球タイプ）

型番			ボール径	M	L	W	D	L₂	L₃	質量（g）
スチール製	SUS製	L₁	ボール径	M	L	W	D	L₂	L₃	質量（g）
BCR6×16	BCR6×16-SUS	13.9	Sφ4	M6×1	16.9	5	10	6	1.4	5.3
BCR6×25	BCR6×25-SUS	22.9			25.9					7.3
BCR6×40	BCR6×40-SUS	24.9			40.9					11
BCR8×20	BCR8×20-SUS	17.3	Sφ5.5	M8×1.25	21.3	6	13	8	1.9	13.5
BCR8×35	BCR8×35-SUS	32.3			36.3					19
BCR8×50	BCR8×50-SUS	29.3			51.3					25
BCR10×25	BCR10×25-SUS	22.2	Sφ7	M10×1.5	26.7	8	16	10	2.4	26
BCR10×40	BCR10×40-SUS	37.2			41.7					34
BCR10×60	BCR10×60-SUS	33.7			61.7					47
BCR12×30	BCR12×30-SUS	27	Sφ8.7	M12×1.75	32	10	18	12	2.9	40
BCR12×50	BCR12×50-SUS	38			52					56
BCR12×80	BCR12×80-SUS	38			82					83
BCR16×40	BCR16×40-SUS	37	Sφ12	M16×2	43	14	24	16	4	91
BCR16×60	BCR16×60-SUS	47			63					122
BCR16×90	BCR16×90-SUS	47			93					173

BCF（半球タイプ）

型番	ボール径	M	L	d	W	D	L₂	L₃	質量（g）
型番	ボール径	M	L	d	W	D	L₂	L₃	質量（g）
BCF6×16	Sφ4	M6×1	16	3.3	5	10	6	0.5	5.3
BCF6×25			25						7.3
BCF6×40			40						11
BCF8×20	Sφ5.5	M8×1.25	20	4.6	6	13	8	0.6	13.5
BCF8×35			35						19
BCF8×50			50						25
BCF10×25	Sφ7	M10×1.5	25	6	8	16	10	0.7	26
BCF10×40			40						34
BCF10×60			60						47
BCF12×30	Sφ8.7	M12×1.75	30	7.4	10	18	12	0.9	40
BCF12×50			50						56
BCF12×80			80						83
BCF16×40	Sφ12	M16×2	40	10.4	14	24	16	1	91
BCF16×60			60						122
BCF16×90			90						173

注意・禁止事項

BCF（半球タイプ）はスチール製のみ用意しております。またボールの回転防止はされていません。

型番リスト

表示件数

型番

ねじ径

先端形状

材質（ねじ部）

材質（先端部）

ねじピッチ

(mm)

長さL

(mm)

RoHS2（10物質）?

最小発注数量

6	フラット	[鉄] 鉄	鉄	M6×1	16	対応	1個
6	フラット	[鉄] 鉄	鉄	M6×1	25	対応	1個
6	フラット	[鉄] 鉄	鉄	M6×1	40	対応	1個
8	フラット	[鉄] 鉄	鉄	M8×1.25	20	対応	1個
8	フラット	[鉄] 鉄	鉄	M8×1.25	35	対応	1個
8	フラット	[鉄] 鉄	鉄	M8×1.25	50	対応	1個
10	フラット	[鉄] 鉄	鉄	M10×1.5	25	対応	1個
10	フラット	[鉄] 鉄	鉄	M10×1.5	40	対応	1個
10	フラット	[鉄] 鉄	鉄	M10×1.5	60	対応	1個
12	フラット	[鉄] 鉄	鉄	M12×1.75	30	対応	1個
12	フラット	[鉄] 鉄	鉄	M12×1.75	50	対応	1個
12	フラット	[鉄] 鉄	鉄	M12×1.75	80	対応	1個
16	フラット	[鉄] 鉄	鉄	M16×2	40	対応	1個
16	フラット	[鉄] 鉄	鉄	M16×2	60	対応	1個
16	フラット	[鉄] 鉄	鉄	M16×2	90	対応	1個
6	球面	[鉄] 鉄	鉄	M6×1	16.9	対応	1個
6	球面	[ステンレス] ステンレス	ステンレス	M6×1	16.9	対応	1個
6	球面	[鉄] 鉄	鉄	M6×1	25.9	対応	1個
6	球面	[ステンレス] ステンレス	ステンレス	M6×1	25.9	対応	1個
6	球面	[鉄] 鉄	鉄	M6×1	40.9	対応	1個
6	球面	[ステンレス] ステンレス	ステンレス	M6×1	40.9	対応	1個
8	球面	[鉄] 鉄	鉄	M8×1.25	21.3	対応	1個
8	球面	[ステンレス] ステンレス	ステンレス	M8×1.25	21.3	対応	1個
8	球面	[鉄] 鉄	鉄	M8×1.25	36.3	対応	1個
8	球面	[ステンレス] ステンレス	ステンレス	M8×1.25	36.3	対応	1個
8	球面	[鉄] 鉄	鉄	M8×1.25	51.3	対応	1個
8	球面	[ステンレス] ステンレス	ステンレス	M8×1.25	51.3	対応	1個
10	球面	[鉄] 鉄	鉄	M10×1.5	26.7	対応	1個
10	球面	[ステンレス] ステンレス	ステンレス	M10×1.5	26.7	対応	1個
10	球面	[鉄] 鉄	鉄	M10×1.5	41.7	対応	1個
10	球面	[ステンレス] ステンレス	ステンレス	M10×1.5	41.7	対応	1個
10	球面	[鉄] 鉄	鉄	M10×1.5	61.7	対応	1個
10	球面	[ステンレス] ステンレス	ステンレス	M10×1.5	61.7	対応	1個
12	球面	[鉄] 鉄	鉄	M12×1.75	32	対応	1個
12	球面	[ステンレス] ステンレス	ステンレス	M12×1.75	32	対応	1個
12	球面	[鉄] 鉄	鉄	M12×1.75	52	対応	1個
12	球面	[ステンレス] ステンレス	ステンレス	M12×1.75	52	対応	1個
12	球面	[鉄] 鉄	鉄	M12×1.75	82	対応	1個
12	球面	[ステンレス] ステンレス	ステンレス	M12×1.75	82	対応	1個
16	球面	[鉄] 鉄	鉄	M16×2	43	対応	1個
16	球面	[ステンレス] ステンレス	ステンレス	M16×2	43	対応	1個
16	球面	[鉄] 鉄	鉄	M16×2	63	対応	1個
16	球面	[ステンレス] ステンレス	ステンレス	M16×2	63	対応	1個
16	球面	[鉄] 鉄	鉄	M16×2	93	対応	1個
16	球面	[ステンレス] ステンレス	ステンレス	M16×2	93	対応	1個

通常単価(税別) (税込単価)	通常出荷日

469円 ( 516円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	3日目
568円 ( 625円 )	3日目
499円 ( 549円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
699円 ( 769円 )	3日目
632円 ( 695円 )	3日目
687円 ( 756円 )	3日目
780円 ( 858円 )	3日目
801円 ( 881円 )	3日目
772円 ( 849円 )	3日目
826円 ( 909円 )	3日目
954円 ( 1,049円 )	3日目
1,037円 ( 1,141円 )	3日目
1,139円 ( 1,253円 )	3日目
247円 ( 272円 )	3日目
653円 ( 718円 )	3日目
263円 ( 289円 )	3日目
640円 ( 704円 )	3日目
613円 ( 674円 )	在庫品1日目当日出荷可能
777円 ( 855円 )	3日目
294円 ( 323円 )	3日目
751円 ( 826円 )	3日目
369円 ( 406円 )	3日目
749円 ( 824円 )	16日目
462円 ( 508円 )	3日目
752円 ( 827円 )	3日目
363円 ( 399円 )	3日目
916円 ( 1,008円 )	3日目
382円 ( 420円 )	3日目
949円 ( 1,044円 )	3日目
402円 ( 442円 )	3日目
1,037円 ( 1,141円 )	在庫品1日目当日出荷可能
465円 ( 512円 )	3日目
1,065円 ( 1,172円 )	3日目
543円 ( 597円 )	3日目
1,277円 ( 1,405円 )	3日目
690円 ( 759円 )	3日目
1,753円 ( 1,928円 )	3日目
627円 ( 690円 )	3日目
2,429円 ( 2,672円 )	3日目
715円 ( 787円 )	3日目
2,679円 ( 2,947円 )	3日目
758円 ( 834円 )	在庫品1日目当日出荷可能
3,505円 ( 3,856円 )	3日目

詳細情報

基本情報

基本情報

本体は、スチール製とステンレス製があり、ボールには全球タイプと半球タイプ（スチール製のみ）があります。ネジサイズはM6～M16まであります。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

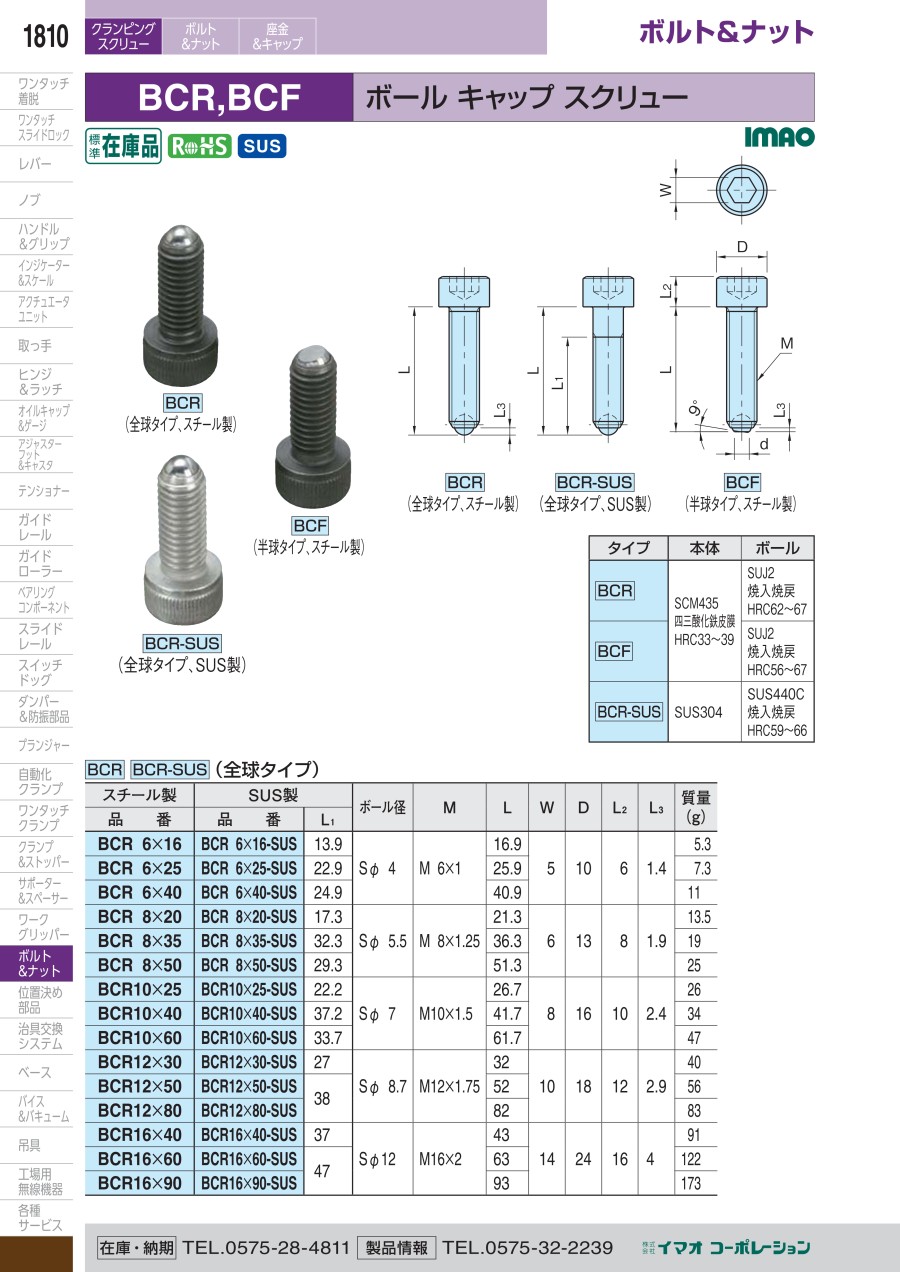

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールキャップスクリュー（BCR,BCF）のレビュー

2平均満足度：2.01件のレビュー

星5
0%
星4
0%
星3
0%
星2
100%
星1
0%

旋盤の刃物台

満足度：2.02017/10/30

ボールがゆるく、平面部を先端に向けてもねじ込んでいく間に回転してしまい、平面部が当てられないものがあります。ボールが...もっと読む
