スプリング プランジャー（ZP・PL・PLH・ZN・PLN）
- 通常単価(税別)
- 635円～3,574円
- 税込単価
- 699円～3,931円
スプリングプランジャーの定番。【特長】・各ネジ径に3種類の荷重を用意（一部除く）。・各種材質を用意。・...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

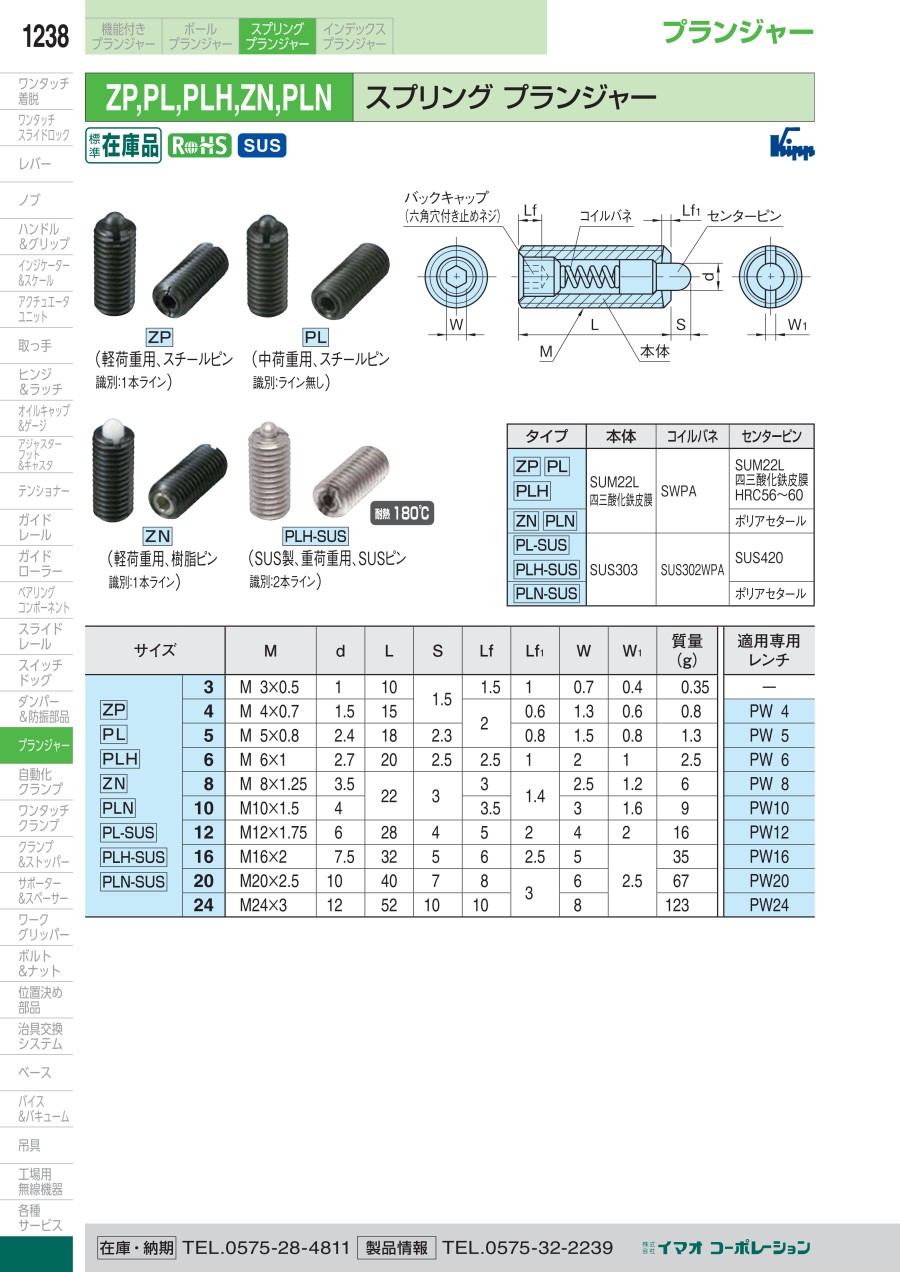

外形図
製品仕様
材質
| タイプ | 本体 | コイルバネ | センターピン |
|---|---|---|---|
| ZP PL PLH | SUM22L 四三酸化鉄皮膜 | SWPA | SUM22L 四三酸化鉄皮膜 HRC56～60 |
| ZN PLN | ポリアセタール | ||
| PL-SUS PLH-SUS | SUS303 | SUS302WPA | SUS420 |
| PLN-SUS | ポリアセタール |
規格表
| サイズ | M | d | L | S | Lf | Lf1 | W | W1 | 質量 (g) | 適用専用 レンチ | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ZP PL PLH ZN PLN PL-SUS PLH-SUS PLN-SUS | 3 | M3×0.5 | 1 | 10 | 1.5 | 1.5 | 1 | 0.7 | 0.4 | 0.35 | - |
| 4 | M4×0.7 | 1.5 | 15 | 2 | 0.6 | 1.3 | 0.6 | 0.8 | PW4 | ||
| 5 | M5×0.8 | 2.4 | 18 | 2.3 | 0.8 | 1.5 | 0.8 | 1.3 | PW5 | ||
| 6 | M6×1 | 2.7 | 20 | 2.5 | 2.5 | 1 | 2 | 1 | 2.5 | PW6 | |
| 8 | M8×1.25 | 3.5 | 22 | 3 | 3 | 1.4 | 2.5 | 1.2 | 6 | PW8 | |
| 10 | M10×1.5 | 4 | 3.5 | 3 | 1.6 | 9 | PW10 | ||||
| 12 | M12×1.75 | 6 | 28 | 4 | 5 | 2 | 4 | 2 | 16 | PW12 | |
| 16 | M16×2 | 7.5 | 32 | 5 | 6 | 2.5 | 5 | 2.5 | 35 | PW16 | |
| 20 | M20×2.5 | 10 | 40 | 7 | 8 | 3 | 6 | 67 | PW20 | ||
| 24 | M24×3 | 12 | 52 | 10 | 10 | 8 | 123 | PW24 | |||
ZN、PLN （スチール製、樹脂ピン）
| 軽荷重用（1本ライン） | 中荷重用（ライン無し） | ||
|---|---|---|---|
| 型番 | 荷重（N） 最小～最大 | 型番 | 荷重（N） 最小～最大 |
| ー | ー | PLN 3 | 0.5～ 3 |
| ZN 4 | 2～ 7 | PLN 4 | 5.0～ 16 |
| ZN 5 | 3～10 | PLN 5 | 6.0～ 20 |
| ZN 6 | 3～ 9 | PLN 6 | 7.0～ 20 |
| ZN 8 | 4～16 | PLN 8 | 9.0～ 35 |
| ZN10 | PLN10 | ||
| ZN12 | 5～27 | PLN12 | 10.0～ 55 |
| ZN16 | 20～45 | PLN16 | 45.0～100 |
PLN-SUS （SUS製、樹脂ピン）
| 中荷重用（ライン無し） | |
|---|---|
| 型番 | 荷重（N） 最小～最大 |
| PLN 3-SUS | 0.5～ 3 |
| PLN 4-SUS | 5.0～ 16 |
| PLN 5-SUS | 5.0～ 17 |
| PLN 6-SUS | 6.0～ 17 |
| PLN 8-SUS | 7.0～ 29 |
| PLN10-SUS | 8.0～ 31 |
| PLN12-SUS | 10.0～ 47 |
| PLN16-SUS | 45.0～100 |
ZP、PL、PLH （スチール製、スチールピン）
| 軽荷重用（1本ライン） | 中荷重用（ライン無し） | 重荷重用（2本ライン） | |||
|---|---|---|---|---|---|
| 型番 | 荷重（N） 最小～最大 | 型番 | 荷重（N） 最小～最大 | 型番 | 荷重（N） 最小～最大 |
| ー | ー | PL 3 | 0.5～ 3 | ー | ー |
| ZP 4 | 2～ 7 | PL 4 | 5.0～ 16 | ー | ー |
| ZP 5 | 3～10 | PL 5 | 6.0～ 20 | PLH 5 | 11～ 29 |
| ZP 6 | 3～ 9 | PL 6 | 7.0～ 20 | PLH 6 | 14～ 37 |
| ZP 8 | 4～16 | PL 8 | 9.0～ 35 | PLH 8 | 22～ 65 |
| ZP10 | PL10 | PLH10 | 19～ 70 | ||
| ZP12 | 5～27 | PL12 | 10.0～ 55 | PLH12 | 25～ 85 |
| ZP16 | 20～45 | PL16 | 45.0～100 | PLH16 | 60～150 |
| ー | ー | PL20 | 60.0～120 | PLH20 | 75～190 |
| ー | ー | PL24 | 80.0～160 | PLH24 | 95～240 |
PL-SUS、PLH-SUS （SUS製、SUSピン）
| 中荷重用（ライン無し） | 重荷重用（2本ライン） | ||
|---|---|---|---|
| 型番 | 荷重（N） 最小～最大 | 型番 | 荷重（N） 最小～最大 |
| PL 3-SUS | 0.5～ 3 | ー | ー |
| PL 4-SUS | 5.0～ 16 | ー | ー |
| PL 5-SUS | 5.0～ 17 | PLH 5-SUS | 9～26 |
| PL 6-SUS | 6.0～ 17 | PLH 6-SUS | 11～35 |
| PL 8-SUS | 7.0～ 29 | PLH 8-SUS | 15～48 |
| PL10-SUS | 8.0～ 31 | PLH10-SUS | 15～58 |
| PL12-SUS | 10.0～ 47 | PLH12-SUS | 19～74 |
| PL16-SUS | 45.0～100 | ー | ー |
使用例
突き出し、位置決め用途に最適
プレスワークの突き出しに
交換治具の位置決めに
パンチ作業のワークの突き出し
・ 柔らかいワークにはセンターピンがポリアセタール製のZN、PLN、PLN-SUSをご利用ください。
・ バックキャップ側から挿入する場合には、別売のPW スプリングプランジャー専用レンチをご利用ください。
技術情報・設計アイデア
耐熱温度：ZP、PL、PLH 100℃
ZN、PLN、PLN-SUS 90℃
PL-SUS、PLH-SUS 180℃
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
751円 ( 826円 ) | 3日目 |
1,465円 ( 1,612円 ) | 3日目 |
710円 ( 781円 ) | 在庫品1日目当日出荷可能 |
1,322円 ( 1,454円 ) | 3日目 |
635円 ( 699円 ) | 在庫品1日目当日出荷可能 |
1,465円 ( 1,612円 ) | 3日目 |
664円 ( 730円 ) | 在庫品1日目当日出荷可能 |
1,652円 ( 1,817円 ) | 3日目 |
736円 ( 810円 ) | 在庫品1日目当日出荷可能 |
1,762円 ( 1,938円 ) | 3日目 |
1,030円 ( 1,133円 ) | 在庫品1日目当日出荷可能 |
2,117円 ( 2,329円 ) | 3日目 |
1,114円 ( 1,225円 ) | 在庫品1日目当日出荷可能 |
2,786円 ( 3,065円 ) | 3日目 |
1,336円 ( 1,470円 ) | 在庫品1日目当日出荷可能 |
3,574円 ( 3,931円 ) | 3日目 |
1,890円 ( 2,079円 ) | 在庫品1日目当日出荷可能 |
2,833円 ( 3,116円 ) | 3日目 |
663円 ( 729円 ) | 3日目 |
1,762円 ( 1,938円 ) | 3日目 |
686円 ( 755円 ) | 3日目 |
1,737円 ( 1,911円 ) | 3日目 |
775円 ( 853円 ) | 3日目 |
2,037円 ( 2,241円 ) | 3日目 |
982円 ( 1,080円 ) | 在庫品1日目当日出荷可能 |
2,087円 ( 2,296円 ) | 3日目 |
1,212円 ( 1,333円 ) | 3日目 |
2,886円 ( 3,175円 ) | 3日目 |
1,652円 ( 1,817円 ) | 在庫品1日目当日出荷可能 |
2,037円 ( 2,241円 ) | 3日目 |
3,077円 ( 3,385円 ) | 3日目 |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
1,679円 ( 1,847円 ) | 3日目 |
776円 ( 854円 ) | 3日目 |
1,120円 ( 1,232円 ) | 3日目 |
706円 ( 777円 ) | 3日目 |
1,133円 ( 1,246円 ) | 3日目 |
830円 ( 913円 ) | 在庫品1日目当日出荷可能 |
1,133円 ( 1,246円 ) | 3日目 |
967円 ( 1,064円 ) | 3日目 |
1,303円 ( 1,433円 ) | 3日目 |
1,039円 ( 1,143円 ) | 3日目 |
1,407円 ( 1,548円 ) | 3日目 |
1,259円 ( 1,385円 ) | 3日目 |
2,016円 ( 2,218円 ) | 3日目 |
1,717円 ( 1,889円 ) | 3日目 |
2,866円 ( 3,153円 ) | 3日目 |
780円 ( 858円 ) | 3日目 |
934円 ( 1,027円 ) | 在庫品1日目当日出荷可能 |
911円 ( 1,002円 ) | 3日目 |
967円 ( 1,064円 ) | 3日目 |
1,179円 ( 1,297円 ) | 3日目 |
1,688円 ( 1,857円 ) | 3日目 |
1,930円 ( 2,123円 ) | 3日目 |
649円 ( 714円 ) | 3日目 |
697円 ( 767円 ) | 在庫品1日目当日出荷可能 |
705円 ( 776円 ) | 在庫品1日目当日出荷可能 |
864円 ( 950円 ) | 在庫品1日目当日出荷可能 |
881円 ( 969円 ) | 3日目 |
1,226円 ( 1,349円 ) | 3日目 |
詳細情報
基本情報
スプリングプランジャーの定番。
【特長】
・各ネジ径に3種類の荷重を用意（一部除く）。
・各種材質を用意。
・製品識別の為、製品背面にマーキングが付いている。
・軽荷重：ZP（スチール製、スチールピン）、ZN（スチール製、樹脂ピン） 1本ライン。
・中荷重：PL（スチール製、スチールピン）、PLN（スチール製、樹脂ピン） ライン無し。
・重荷重：PLH（スチール製、スチールピン） 2本ライン。
・中荷重ステンレス：PL-SUS（ステンレス製、ステンレスピン）、PLN-SUS（ステンレス製、樹脂ピン） ライン無し。
・重荷重ステンレス：PLH（ステンレス製、ステンレスピン） 2本ライン。
【用途】
・治具交換の位置決め、割り出し盤での予備指針、プレスワークの突き出し。
