スイベルアイボルト （SE）
- 通常単価(税別)
- 13,025円～62,719円
- 税込単価
- 14,328円～68,991円
専用取付ツールを使用するので、いたずら防止になります。【特長】・別売の取付けツ...
詳細情報を確認する
商品情報
外形図
SE10、12／SE-SUS10、12
SE16、20／SE-SUS16、20
取付け側サラ穴寸法
安全率5：1
製品仕様
耐熱温度：max.204℃
| タイプ | 本体 |
|---|---|
| SE | SCM440 四三酸化鉄皮膜 |
| SE-SUS | SUS316 酸化皮膜 |
| サイズ | 推奨締付けトルク （N・m） |
|---|---|
| 10 | 10 |
| 12 | 25 |
| 16 | 50 |
| 20 | 80 |
SE（スチール製）
| 型番 | 許容荷重 （kN） | 質量（kg） |
|---|---|---|
| SE10 | 5 | 0.42 |
| SE12 | 7 | 0.43 |
| SE16 | 15 | 0.8 |
| SE20 | 20 | 1.39 |
SE-SUS（SUS製）
| 型番 | 許容荷重 （kN） | 質量（kg） |
|---|---|---|
| SE10-SUS | 2.5 | 0.42 |
| SE12-SUS | 3.5 | 0.43 |
| SE16-SUS | 7.5 | 0.8 |
| SE20-SUS | 10 | 1.39 |
付属品
- 取扱説明書／テスト証明書：1式

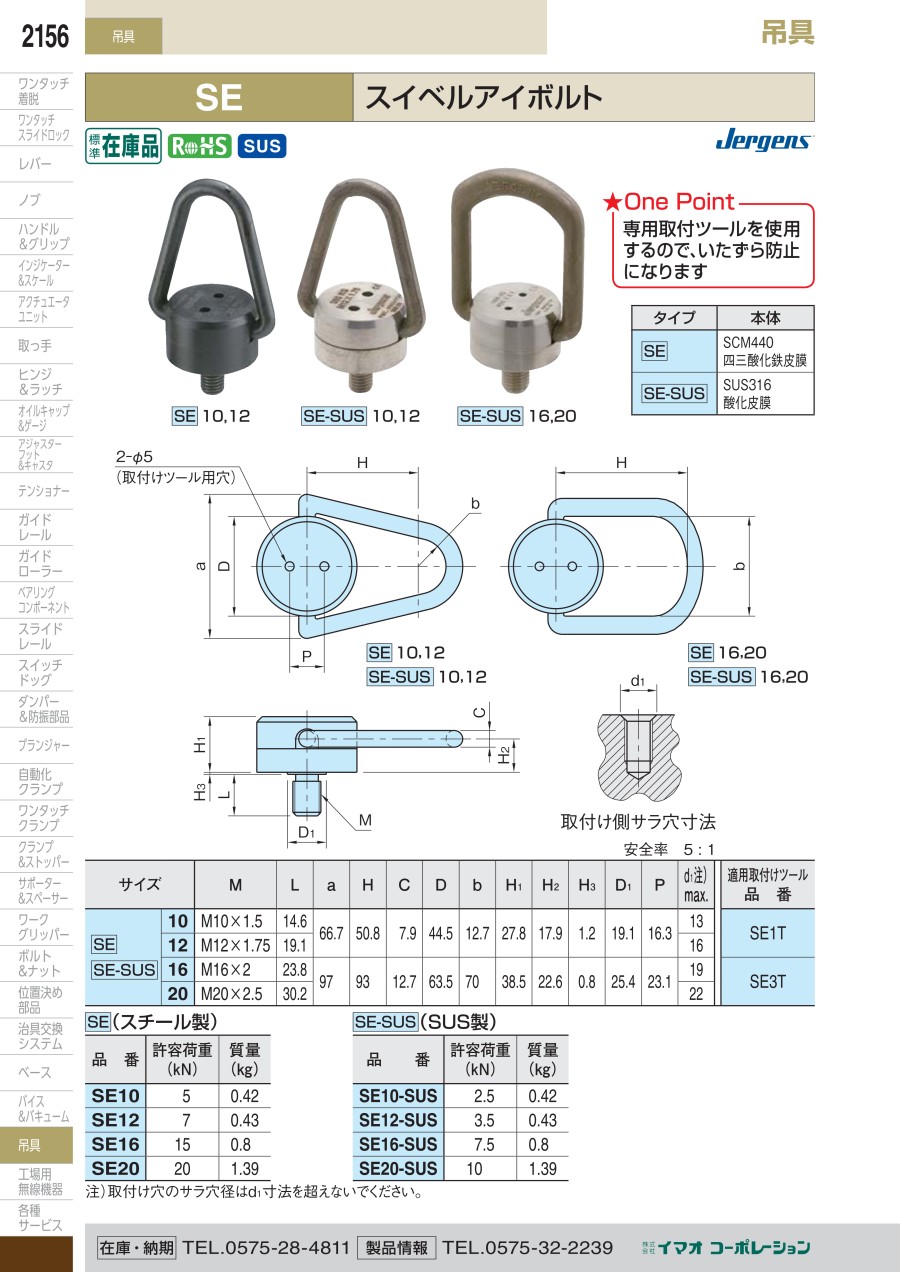

規格表
注）取付け穴のサラ穴径はd1寸法を超えないでください。
使用例
取付け（取外し）方法
- （1）取付けツールのピンをスイベルアイボルト上面の穴に挿入します。
- （2）ボルトあるいは本体を回し、ピン部を完全に入れます。
- （3）ラチェット又は、レンチを使って推奨トルクで締付けます。
- （4）取付けツールを取外します。（本体が360°回転します。）
角度がついた使用や使用上の注意事項につきましては「吊具の特長と使用方法」をご覧ください。 （デジタルカタログP. 2148参照）
注意・禁止事項
- 製品上部には許容荷重が刻印されています。
詳細情報
基本情報
専用取付ツールを使用するので、いたずら防止になります。
【特長】
・別売の取付けツールで取付け、取外しを行うオリジナルデザインアイボルトです。通常、本体には締付け用のボルトヘッドはありませんので、OEM製品、金型、治具に永久に取付けるのに最適です。
・重量物を無理なくリフティングする回転型アイボルトです（本体360°回転、リング180°前傾）。
・天吊り、横吊りなど、どのような方向に吊るしても許容荷重は変わりません。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
