シャフトクランプ リニア ストップ モーション （LSM）
- 通常単価(税別)
- 25,349円～30,005円
- 税込単価
- 27,884円～33,006円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
レバー操作によりリニアレールを直接クランプします。【特長】・簡単な操作で、素早く確実にロックできます。...
詳細を確認未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

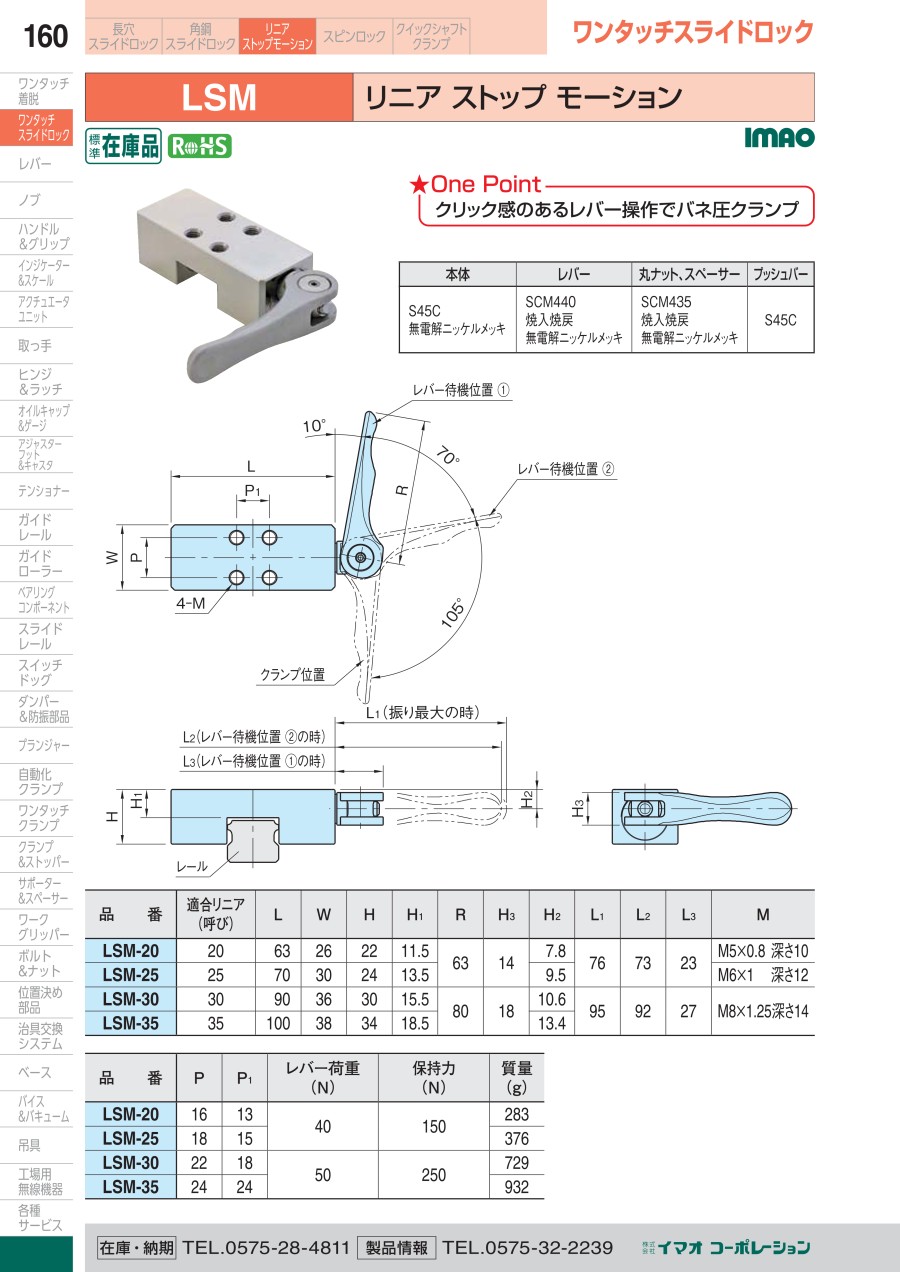

外形図
製品仕様
| 本体 | レバー | 丸ナット、スペーサー | プッシュバー |
|---|---|---|---|
| S45C 無電解ニッケルメッキ | SCM440 焼入焼戻 無電解ニッケルメッキ | SCM435 焼入焼戻 無電解ニッケルメッキ | S45C |
規格表
使用例
レバーをクランプ位醤まで倒すことで、リニアレールを直接クランプします。
注意・禁止事項
- クランプ操作時には、レバーをクランプ位置まで倒してください。途中で操作を止めた状態では本来のクランプカを発揮できません。
- 油等でレールと本品の間の摩擦係数が著しく低いときは、保持力が低下することがあります。
- 大きな衝撃荷重が作用すると、衝撃力によりスリップすることがあります。
詳細情報
基本情報
レバー操作によりリニアレールを直接クランプします。
【特長】
・簡単な操作で、素早く確実にロックできます。
・オン・オフがわかりやすいです。
・内蔵バネによるクランプの為、常にクランプ力が一定です。
・クランプレバーの旋回スペースを必要としない為、下図のような狭い隙間でも取付けや操作できます。
・レバーの向きを90°ピッチで変更できます。
・設置後はレバーが飛び出さないため、安全で見た目もスマートです。
