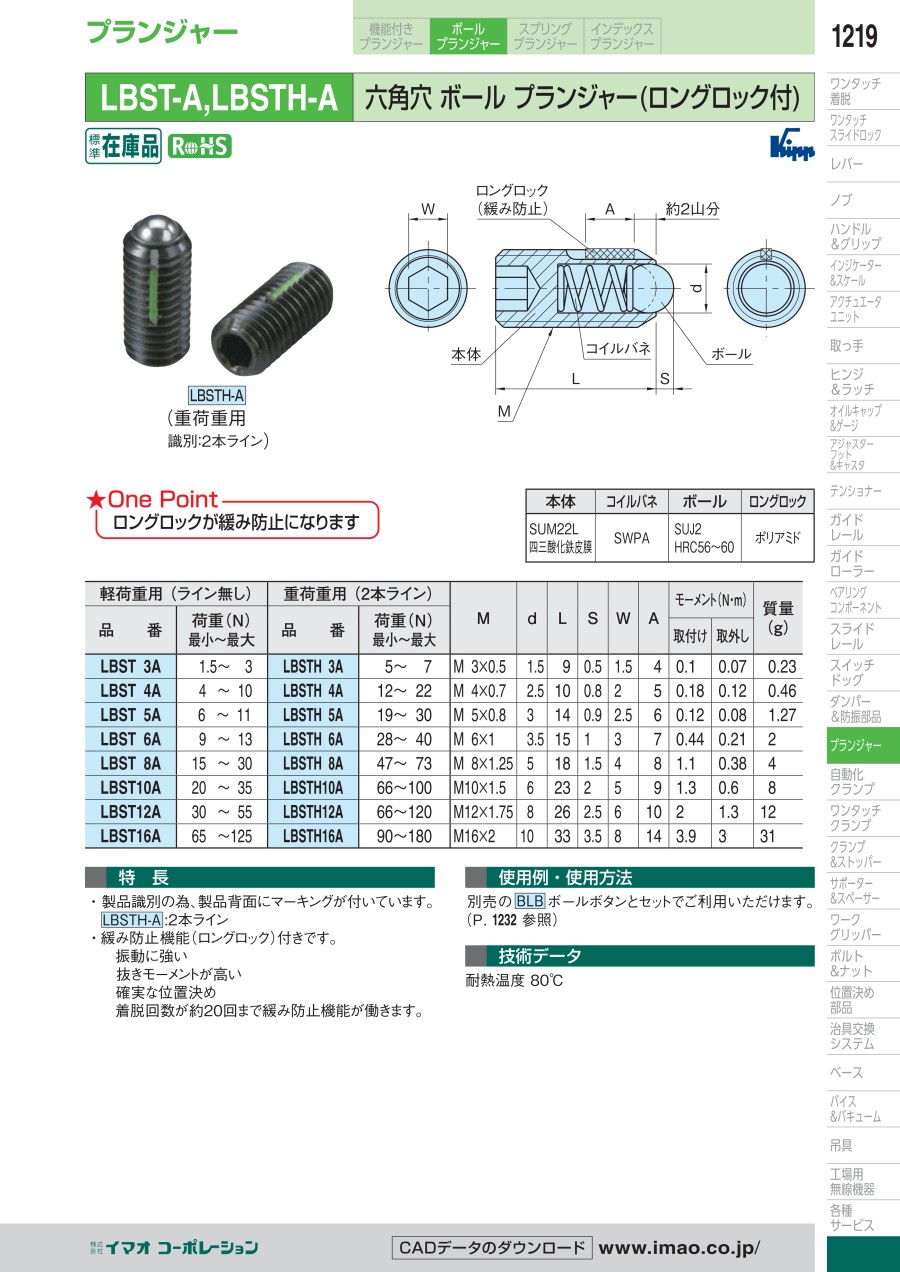

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="寸法図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000367629/221000367629_001_20230801115854.jpg" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><div class="m-unit">六角レンチにて取り付け可能。耐熱温度 100℃。<br />レバー・ノブの位置決め、ワーク・治具の位置決めや、ピラーのストッパーとして最適。<h4 class="m-h4--wysiwyg">材質</h4><ul class="m-list"><li>本体 SUM22L、四三酸化鉄皮膜</li><li>コイルばね SWPA</li><li>ボール SUJ2、HRC56～60</li></ul></div><h3 class="m-h3--wysiwyg">規格表</h3><table class="m-table"><colgroup><col style="width:10%;" /><col style="width:10%;" /><col style="width:10%;" /><col style="width:10%;" /><col style="width:10%;" /><col style="width:10%;" /><col style="width:10%;" /><col style="width:10%;" /><col style="width:10%;" /><col style="width:10%;" /></colgroup><thead><tr><th colspan="2" style="text-align: center;">軽荷重用（ライン無し）</th><th colspan="2" style="text-align: center;">重荷重用(2本ライン)</th><th rowspan="2" style="text-align: center;">M</th><th rowspan="2" style="text-align: center;">d</th><th rowspan="2" style="text-align: center;">L</th><th rowspan="2" style="text-align: center;">S</th><th rowspan="2" style="text-align: center;">W</th><th rowspan="2" style="text-align: center;">質量<br />(g)</th></tr><tr><th style="text-align: center;">型番</th><th style="text-align: center;">荷重(N)<br />最小～最大</th><th style="text-align: center;">型番</th><th style="text-align: center;">荷重(N)<br />最小～最大</th></tr></thead><tbody><tr><td style="text-align: center;">BST3A</td><td style="text-align: center;">1.5～3</td><td style="text-align: center;">BSTH3A</td><td style="text-align: center;">5～7</td><td style="text-align: center;">M3&times;0.5</td><td style="text-align: center;">1.5</td><td style="text-align: center;">9</td><td style="text-align: center;">0.5</td><td style="text-align: center;">1.5</td><td style="text-align: center;">0.2</td></tr><tr><td style="text-align: center;">BST4A</td><td rowspan="2" style="text-align: center;">4～10</td><td style="text-align: center;">BSTH4A</td><td style="text-align: center;">12～22</td><td rowspan="2" style="text-align: center;">M4&times;0.7</td><td rowspan="2" style="text-align: center;">2.5</td><td style="text-align: center;">10</td><td rowspan="2" style="text-align: center;">0.8</td><td rowspan="2" style="text-align: center;">2</td><td style="text-align: center;">0.5</td></tr><tr><td style="text-align: center;">BST4AL</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">16</td><td style="text-align: center;">0.9</td></tr><tr><td style="text-align: center;">BST5A</td><td rowspan="2" style="text-align: center;">6～11</td><td style="text-align: center;">BSTH5A</td><td style="text-align: center;">19～30</td><td rowspan="2" style="text-align: center;">M5&times;0.8</td><td rowspan="2" style="text-align: center;">3</td><td style="text-align: center;">14</td><td rowspan="2" style="text-align: center;">0.9</td><td rowspan="2" style="text-align: center;">2.5</td><td style="text-align: center;">1.3</td></tr><tr><td style="text-align: center;">BST5AL</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">20</td><td style="text-align: center;">1.8</td></tr><tr><td style="text-align: center;">BST6A</td><td rowspan="2" style="text-align: center;">9～13</td><td style="text-align: center;">BSTH6A</td><td style="text-align: center;">28～40</td><td rowspan="2" style="text-align: center;">M6&times;1</td><td rowspan="2" style="text-align: center;">3.5</td><td style="text-align: center;">15</td><td rowspan="2" style="text-align: center;">1</td><td rowspan="2" style="text-align: center;">3</td><td style="text-align: center;">2</td></tr><tr><td style="text-align: center;">BST6AL</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">25</td><td style="text-align: center;">3</td></tr><tr><td style="text-align: center;">BST8A</td><td rowspan="2" style="text-align: center;">15～30</td><td style="text-align: center;">BSTH8A</td><td style="text-align: center;">47～73</td><td rowspan="2" style="text-align: center;">M8&times;1.25</td><td rowspan="2" style="text-align: center;">5</td><td style="text-align: center;">18</td><td rowspan="2" style="text-align: center;">1.5</td><td rowspan="2" style="text-align: center;">4</td><td style="text-align: center;">4</td></tr><tr><td style="text-align: center;">BST8AL</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">30</td><td style="text-align: center;">7</td></tr><tr><td style="text-align: center;">BST10A</td><td rowspan="2" style="text-align: center;">20～35</td><td style="text-align: center;">BSTH10A</td><td style="text-align: center;">66～100</td><td rowspan="2" style="text-align: center;">M10&times;1.5</td><td rowspan="2" style="text-align: center;">6</td><td style="text-align: center;">23</td><td rowspan="2" style="text-align: center;">2</td><td rowspan="2" style="text-align: center;">5</td><td style="text-align: center;">8</td></tr><tr><td style="text-align: center;">BST10AL</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">35</td><td style="text-align: center;">14</td></tr><tr><td style="text-align: center;">BST12A</td><td rowspan="2" style="text-align: center;">30～55</td><td style="text-align: center;">BSTH12A</td><td style="text-align: center;">66～120</td><td rowspan="2" style="text-align: center;">M12&times;1.75</td><td rowspan="2" style="text-align: center;">8</td><td style="text-align: center;">26</td><td rowspan="2" style="text-align: center;">2.5</td><td rowspan="2" style="text-align: center;">6</td><td style="text-align: center;">12</td></tr><tr><td style="text-align: center;">BST12AL</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">40</td><td style="text-align: center;">22</td></tr><tr><td style="text-align: center;">BST16A</td><td rowspan="2" style="text-align: center;">65～125</td><td style="text-align: center;">BSTH16A</td><td style="text-align: center;">90～180</td><td rowspan="2" style="text-align: center;">M16&times;2</td><td rowspan="2" style="text-align: center;">10</td><td style="text-align: center;">33</td><td rowspan="2" style="text-align: center;">3.5</td><td rowspan="2" style="text-align: center;">8</td><td style="text-align: center;">31</td></tr><tr><td style="text-align: center;">BST16AL</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">45</td><td style="text-align: center;">47</td></tr><tr><td style="text-align: center;">BST20A</td><td style="text-align: center;">80～160</td><td style="text-align: center;">BSTH20A</td><td style="text-align: center;">115～240</td><td style="text-align: center;">M20&times;2.5</td><td style="text-align: center;">12</td><td style="text-align: center;">43</td><td style="text-align: center;">4.5</td><td style="text-align: center;">10</td><td style="text-align: center;">64</td></tr><tr><td style="text-align: center;">BST24A</td><td style="text-align: center;">90～180</td><td style="text-align: center;">BSTH24A</td><td style="text-align: center;">130～270</td><td style="text-align: center;">M24&times;3</td><td style="text-align: center;">15</td><td style="text-align: center;">48</td><td style="text-align: center;">5.5</td><td style="text-align: center;">12</td><td style="text-align: center;">100</td></tr></tbody></table><p class="u-fs-M">製品識別のため、製品背面にマーキング有り（軽荷重用ラインなし、重荷重用2本ライン）。</p><h3 class="m-h3--wysiwyg">使用例</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="六角穴 ボール プランジャー （BST-A・BSTH-A） 使用例" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000367629/221000367629_002_20230801115854.jpg" /></div><p>レバーの位置決めに</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="六角穴 ボール プランジャー （BST-A・BSTH-A） 使用例" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000367629/221000367629_003_20230801115854.jpg" /></div><p>ノブの位置決めに</p></div></div></div></div>
