未確定：候補が2型番あります。

ローラ幅(mm)
~mm
[100-1000/50mm単位]
フレーム種類
- ストレート
- カーブ
機長 L(mm)
~mm
[500-3000/10mm単位]
ローラピッチ(mm)
~mm
- 75
- 100
- 150
- 200
カーブ内R
~mm
- 900
カーブ角度(°)
~mm
- 90
タイプ
~mm
- R-6023P
CAD
- 2D
- 3D
出荷日
- すべて
- 5日以内
- 9日以内

マキテック

スチール製ローラコンベヤ Mシリーズ（R-6023P）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：5 日目～

プレスベアリング採用で安価タイプのグラビティタイプスチール製ローラコンベヤ。【...

種類
ローラ
ローラ種類
ストレート
ローラ材質
スチール
ローラ外径 (mm)
60.5
ローラ当たりの強度 (kg)
180
ローラ強度 (N/1本)
441.3::1765.2
仕様
標準
種類
本体
フレーム材質
スチール
フレーム表面処理
塗装
用途
軽搬送小物用 / 中荷重
ローラ表面処理
溶融亜鉛メッキ
ローラ肉厚 (mm)
2.3
機高 (mm)
101.7

ご注意

ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。

未確定：候補が2型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

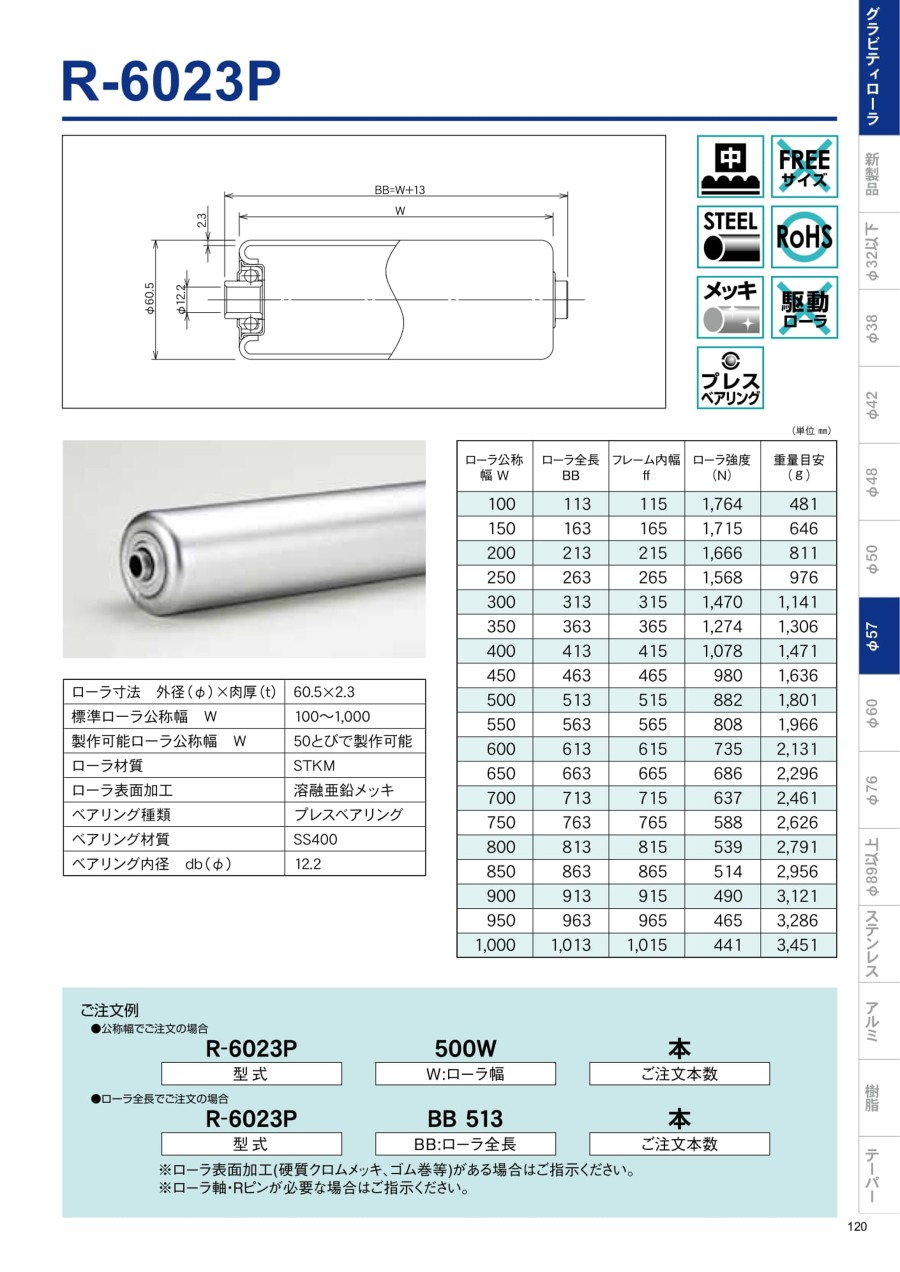

スチール製ローラコンベヤ Mシリーズ（R-6023P）ローラ外径60.5m×幅100～1000mm:関連画像

製品仕様

連結金具はオプションです。

※ 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。

ローラー

機幅・ローラ強度・重量目安

ローラ幅（公称）W（mm）		100	200	300	400	500	600	700	800	900	1,000
機幅 W+75（mm）		175	275	375	475	575	675	775	875	975	1,075
ローラ強度1本当り（kg）		180	170	150	110	90	75	65	55	50	45
コンベヤ重量目安3,000L（kg）	75P	42.6	57.2	71.8	86.4	101.0	114.5	129.3	144.2	159.0	173.8
コンベヤ重量目安3,000L（kg）	100P	37.4	48.5	59.5	70.6	81.7	91.7	102.9	114.2	125.4	136.7
ローラ・軸付重量目安（g）		516	871	1,225	1,580	1,935	2,290	2,643	3,000	3,354	3,761

※ ローラ強度は標準コンベヤ、標準軸仕様を基準に計算しております。お客様で軸、フレームをご用意される場合はご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

ローラ単品仕様

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	R-6023P	R-6023P	60.5	2.3	12.2	100～1,000	W+13

コンベヤ型番	ローラ幅			ローラ仕様		ベアリング
	製作可能		フリーサイズ	材質	表面処理	仕様
	最短幅（W）	最長幅（W）	フリーサイズ	材質	表面処理	仕様
R-6023P	100	1,000	50とび	STKM	溶融亜鉛めっき	プレス

ローラコンベヤ仕様

フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高
高さ×幅×肉厚	材質	表面処理	機長L				カーブ	ピッチ P	（ローラ上面） H
I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	内R900	ピッチ P	（ローラ上面） H
90×30×3.2	スチール	焼付塗装	○	○	○	○	○	75・100・150・200	101.7

※ ローラ間隔（P）が計算上割り切れない場合、相当間隔（P）になります。

標準軸仕様

軸径（φ）×肉厚（t）公称（実寸）	軸長（mm）	形状	加工	材質	めっき
12（11.8）×1.0	W+40	パイプ	丸・半月／ヨコピン穴	STKM11A	×

型番リスト

表示件数

型番

R-6023P-900R-[100-1000/50]W-[75,100,150,200]P-90

R-6023P-[500-3000/10]L-[100-1000/50]W-[75,100,150,200]P

ローラ幅

(mm)

フレーム種類

機長 L

(mm)

ローラピッチ

(mm)

カーブ内R

カーブ角度(°)

最小発注数量

100 ～ 1000	カーブ	-	75 ～ 200	900	90	1個
100 ～ 1000	ストレート	500 ～ 3000	75 ～ 200	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	5日目

詳細情報

基本情報

基本情報

プレスベアリング採用で安価タイプのグラビティタイプスチール製ローラコンベヤ。
【特長】
・ローラ径φ60.5（直径60.5mm）、肉厚t2.3、ローラ間隔最小P75。
・ローラ幅（公称）は100～1,000Wの50mmとびが標準。
・搬送長さ500～3,000まで10mm単位、ローラ幅100～1,000Wまで50mm単位で指定可能。
・90型フレーム標準タイプ。
【用途】
・中荷重搬送用。

ご注意

ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。

コンベヤの設計・選定でお困りの方はこちら。

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラコンベヤ Mシリーズ R-6023P 外径60.5mm
本製品に対応しているローラ単体となります。<br/>長さや本数を自由に設定可能の為便利です。
マキテック
Mシリーズコンベヤ用脚（2A型スタンド）はかま調整タイプ
本製品に対応しているローラコンベヤ用のスタンド（はかま調整タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
