スチール製ローラコンベヤ Mシリーズ（R-3823NB）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：8 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：5 日目～

規格対応ベアリング採用のグラビティタイプスチール製ローラコンベヤ。【特長】・ベ...

種類
ローラ
ローラ種類
ストレート
ローラ材質
スチール
ローラ外径 (mm)
38.1
ローラ当たりの強度 (kg)
180
ローラ強度 (N/1本)
392.3::1765.2
仕様
標準
種類
本体
フレーム材質
スチール
フレーム表面処理
塗装
用途
軽搬送小物用 / 中荷重
ローラ表面処理
三価クロームめっき
ローラ肉厚 (mm)
2.3
機高 (mm)
67

ご注意

ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。

未確定：候補が28型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

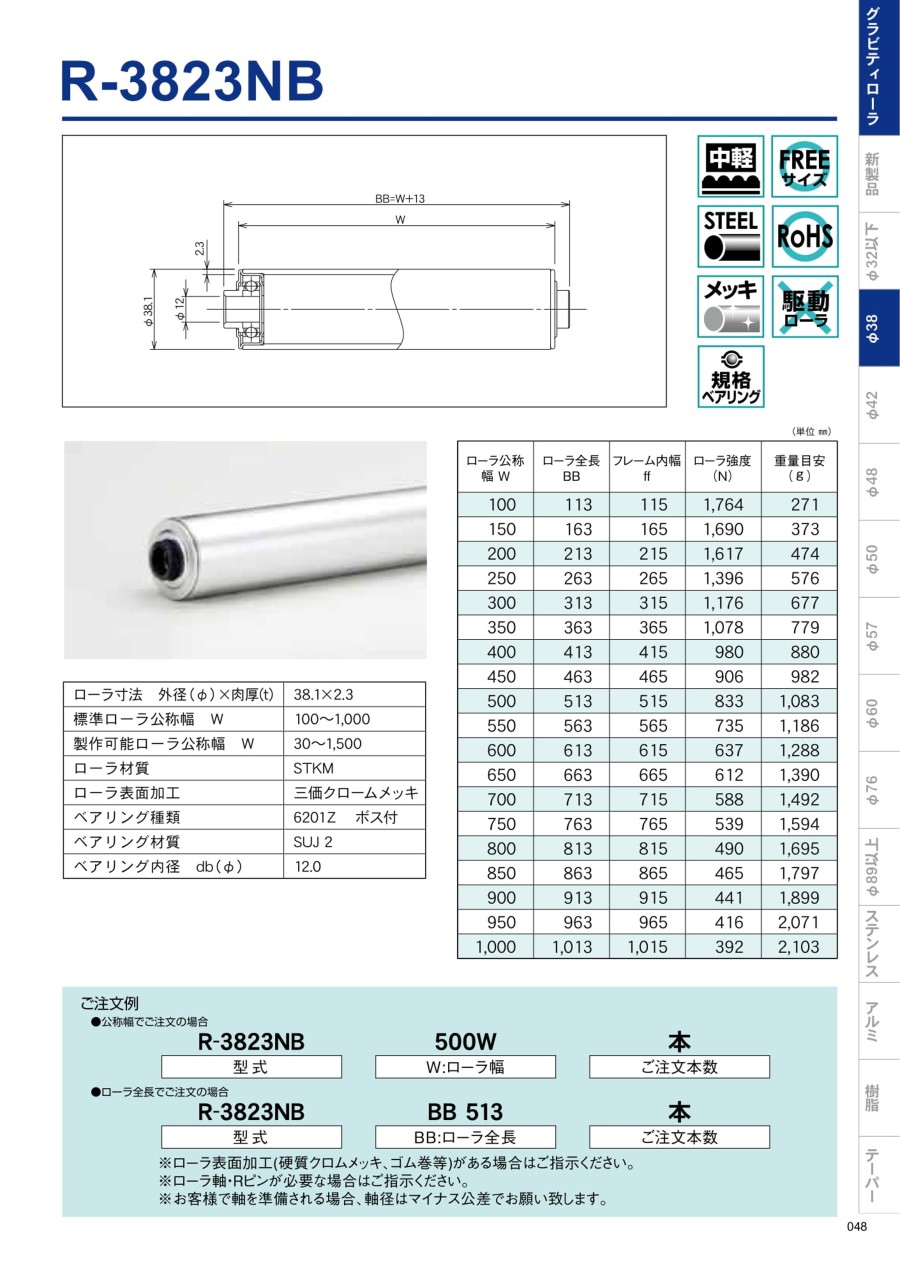

外形図

スチール製ローラコンベヤ Mシリーズ（R-3823NB）ローラ外径38.1mm×幅100～1000mm:関連画像

製品仕様

ローラ

※ 連結金具はオプションです。
※ ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

単位：mm

型番	ローラ外径（φ）×肉厚（t）ベアリング	軸外径（φ）×肉厚（t）加工	フレーム形状 I×K×t コンベヤ機高（H）	機長 L	ローラ幅 W	ローラ間隔 W	カーブ内R R
R-3823NB	38.1×2.3 めっき付 6201Z ボス付	12（11.8）×1.0 パイプ丸、半月	［60×30×2.3 67	1,000・1,500 2,000・3,000	100～1,000 フリーサイズ製作可能	50・75 100・150	900

型番リスト

表示件数

型番

R-3823NB-900R-[100,150,200,250,300,350,400,450,500,600,700,800,900,1000]W-[50,75,100,150]P-90

R-3823NB-900R-[101-149/1]W-[50,75,100,150]P-90

R-3823NB-900R-[151-199/1]W-[50,75,100,150]P-90

R-3823NB-900R-[201-249/1]W-[50,75,100,150]P-90

R-3823NB-900R-[251-299/1]W-[50,75,100,150]P-90

R-3823NB-900R-[301-349/1]W-[50,75,100,150]P-90

R-3823NB-900R-[351-399/1]W-[50,75,100,150]P-90

R-3823NB-900R-[401-449/1]W-[50,75,100,150]P-90

R-3823NB-900R-[451-499/1]W-[50,75,100,150]P-90

R-3823NB-900R-[501-599/1]W-[50,75,100,150]P-90

R-3823NB-900R-[601-699/1]W-[50,75,100,150]P-90

R-3823NB-900R-[701-799/1]W-[50,75,100,150]P-90

R-3823NB-900R-[801-899/1]W-[50,75,100,150]P-90

R-3823NB-900R-[901-999/1]W-[50,75,100,150]P-90

R-3823NB-[500-3000/10]L-[100,150,200,250,300,350,400,450,500,600,700,800,900,1000]W-[50,75,100,150]P

R-3823NB-[500-3000/10]L-[101-149/1]W-[50,75,100,150]P

R-3823NB-[500-3000/10]L-[151-199/1]W-[50,75,100,150]P

R-3823NB-[500-3000/10]L-[201-249/1]W-[50,75,100,150]P

R-3823NB-[500-3000/10]L-[251-299/1]W-[50,75,100,150]P

R-3823NB-[500-3000/10]L-[301-349/1]W-[50,75,100,150]P

R-3823NB-[500-3000/10]L-[351-399/1]W-[50,75,100,150]P

R-3823NB-[500-3000/10]L-[401-449/1]W-[50,75,100,150]P

R-3823NB-[500-3000/10]L-[451-499/1]W-[50,75,100,150]P

R-3823NB-[500-3000/10]L-[501-599/1]W-[50,75,100,150]P

R-3823NB-[500-3000/10]L-[601-699/1]W-[50,75,100,150]P

R-3823NB-[500-3000/10]L-[701-799/1]W-[50,75,100,150]P

R-3823NB-[500-3000/10]L-[801-899/1]W-[50,75,100,150]P

R-3823NB-[500-3000/10]L-[901-999/1]W-[50,75,100,150]P

ローラ幅

(mm)

フレーム種類

機長 L

(mm)

ローラピッチ

(mm)

カーブ内R

カーブ角度(°)

最小発注数量

100 ～ 1000	カーブ	-	50 ～ 150	900	90	1個
101 ～ 149	カーブ	-	50 ～ 150	900	90	1個
151 ～ 199	カーブ	-	50 ～ 150	900	90	1個
201 ～ 249	カーブ	-	50 ～ 150	900	90	1個
251 ～ 299	カーブ	-	50 ～ 150	900	90	1個
301 ～ 349	カーブ	-	50 ～ 150	900	90	1個
351 ～ 399	カーブ	-	50 ～ 150	900	90	1個
401 ～ 449	カーブ	-	50 ～ 150	900	90	1個
451 ～ 499	カーブ	-	50 ～ 150	900	90	1個
501 ～ 599	カーブ	-	50 ～ 150	900	90	1個
601 ～ 699	カーブ	-	50 ～ 150	900	90	1個
701 ～ 799	カーブ	-	50 ～ 150	900	90	1個
801 ～ 899	カーブ	-	50 ～ 150	900	90	1個
901 ～ 999	カーブ	-	50 ～ 150	900	90	1個
100 ～ 1000	ストレート	500 ～ 3000	50 ～ 150	-	-	1個
101 ～ 149	ストレート	500 ～ 3000	50 ～ 150	-	-	1個
151 ～ 199	ストレート	500 ～ 3000	50 ～ 150	-	-	1個
201 ～ 249	ストレート	500 ～ 3000	50 ～ 150	-	-	1個
251 ～ 299	ストレート	500 ～ 3000	50 ～ 150	-	-	1個
301 ～ 349	ストレート	500 ～ 3000	50 ～ 150	-	-	1個
351 ～ 399	ストレート	500 ～ 3000	50 ～ 150	-	-	1個
401 ～ 449	ストレート	500 ～ 3000	50 ～ 150	-	-	1個
451 ～ 499	ストレート	500 ～ 3000	50 ～ 150	-	-	1個
501 ～ 599	ストレート	500 ～ 3000	50 ～ 150	-	-	1個
601 ～ 699	ストレート	500 ～ 3000	50 ～ 150	-	-	1個
701 ～ 799	ストレート	500 ～ 3000	50 ～ 150	-	-	1個
801 ～ 899	ストレート	500 ～ 3000	50 ～ 150	-	-	1個
901 ～ 999	ストレート	500 ～ 3000	50 ～ 150	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目

詳細情報

基本情報

基本情報

規格対応ベアリング採用のグラビティタイプスチール製ローラコンベヤ。
【特長】
・ベアリング部、樹脂製一体型ボスで組付け易い。
・静音タイプ。
・規格ベアリングにより高耐久。
・60型フレーム標準タイプ。
・搬送長さ500～3,000まで10mm単位、ローラ幅100～1,000まで1mm単位で指定可能。
【用途】
・中軽荷重搬送用。

ご注意

ローラコンベヤ（Ｍシリーズ）の60フレーム/90フレームに使用部品の変更が有ります。
詳細はこちらから御確認下さい。

コンベヤの設計・選定でお困りの方はこちら。

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラコンベヤ Mシリーズ（R-3823NB）外径38.1×幅100～1000mm
本製品に対応しているローラ単体となります。<br/>長さや本数を自由に設定可能の為便利です。
マキテック
Mシリーズコンベヤ用脚（2A型スタンド）はかま調整タイプ
本製品に対応しているローラコンベヤ用のスタンド（はかま調整タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
