鋳鉄製ピロー形ユニット UKP テーパ穴
- 通常単価(税別)
- 1,638円～166,635円
- 税込単価
- 1,802円～183,299円
通常出荷日：3日目～19日目
【特長】汎用タイプのピロー形ユニットです。・ユニット種類：インサート軸受ユニット・テーパ穴アダプタ式
- 本商品にはアダプタは付属されません。
メーカーカタログにてアダプタ付きと記載されているのは
アダプタが付いた状態での外形図を示しており、
該当の型式にアダプタが付属するという意味ではございません。
適用アダプタはカタログをご確認ください。 - 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
未確定：候補が227型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
UKP2
UKPX,3
製品仕様
取付底面から球状軸受座中心までの距離の寸法差（⊿Hs）
| 軸受箱呼び番号 | ⊿Hs | ||
|---|---|---|---|
| P205～P210 | PX05～PX10 | P305～P310 | ±0.15 |
| P211～P218 | PX11～PX18 | P311～P318 | ±0.2 |
| - | PX20 | P319～P328 | ±0.3 |
P205JE3（鋳鉄カバー付き軸受箱）の形状とH2c寸法を次に示します。

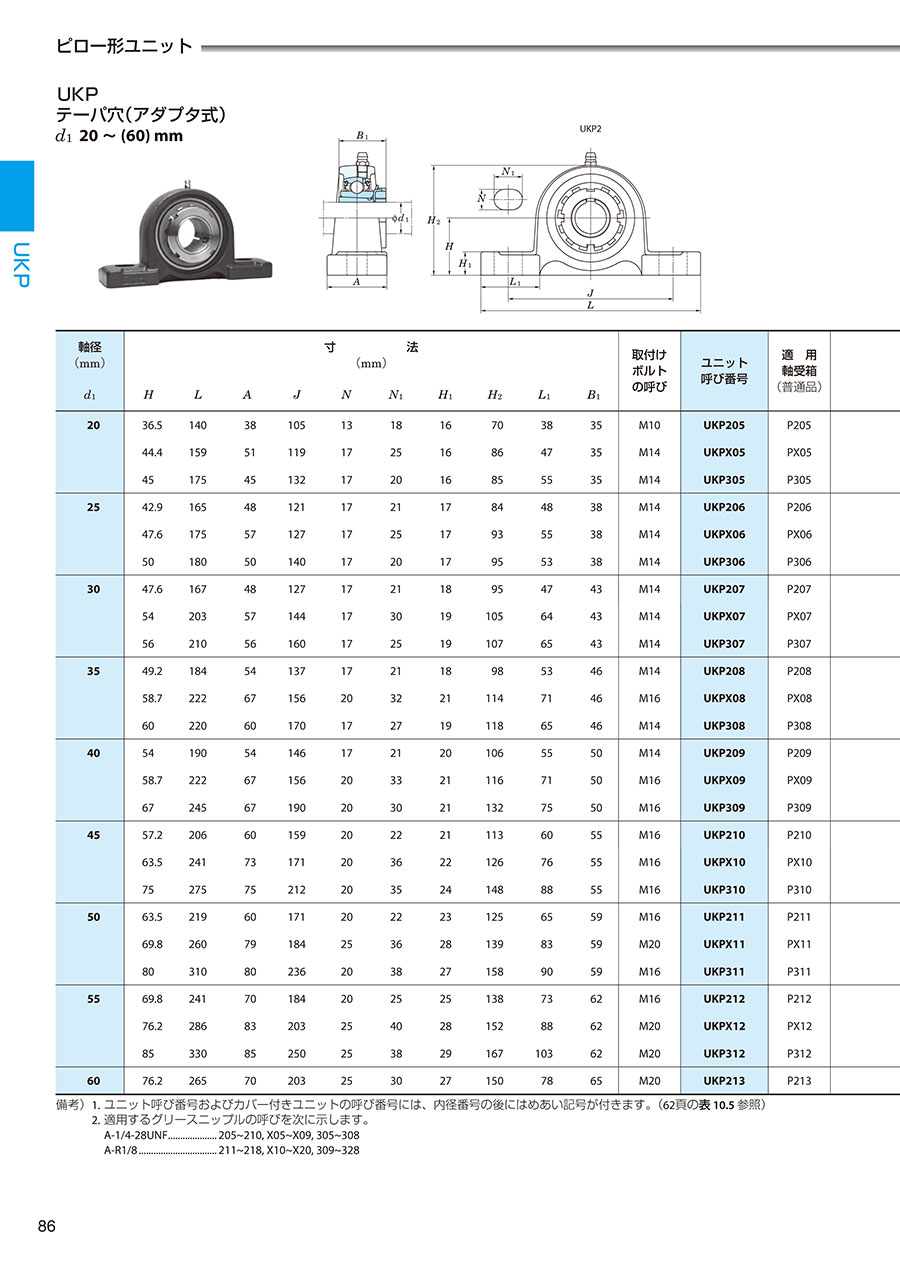

規格表
備考）
- 1. ユニット呼び番号およびカバー付きユニットの呼び番号には、内径番号の後にはめあい記号が付きます。
- 2. 適用するグリースニップルの呼びを次に示します。
A-1/4-28UNF：205～210, X05～X09, 305～308
A-R1/8：211～218, X10～X20, 309～328 - 3. アダプタ付きユニットおよびアダプタ付き軸受の呼び番号は、寸法表の呼び番号の後に適用するアダプタの呼び番号を付記します
（呼び番号例 UKP206J+H2306X、UK206+H2306X）。 - 4. 三重シール品（205は二重シール）の場合は、ユニット呼び番号および軸受呼び番号の後に付属品記号L3（またはL2）を付記します
（呼び番号例 UKP206JL3+H2306X、UK206L3+H2306X）。 - 5. 適用する軸受ならびにアダプタの寸法、形状は、デジタルカタログの軸受寸法表およびアダプタ寸法表を参照ください。
- 6. 軸受箱の形状は、代表例を示します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,638円 ( 1,802円 ) | 6日目 |
2,857円 ( 3,143円 ) | 7日目 |
2,857円 ( 3,143円 ) | 7日目 |
3,663円 ( 4,029円 ) | 7日目 |
3,663円 ( 4,029円 ) | 7日目 |
3,796円 ( 4,176円 ) | 7日目 |
2,018円 ( 2,220円 ) | 6日目 |
3,796円 ( 4,176円 ) | 7日目 |
2,310円 ( 2,541円 ) | 6日目 |
2,310円 ( 2,541円 ) | 6日目 |
2,518円 ( 2,770円 ) | 6日目 |
3,263円 ( 3,589円 ) | 7日目 |
3,263円 ( 3,589円 ) | 7日目 |
4,480円 ( 4,928円 ) | 7日目 |
4,480円 ( 4,928円 ) | 7日目 |
2,598円 ( 2,858円 ) | 6日目 |
3,518円 ( 3,870円 ) | 7日目 |
3,518円 ( 3,870円 ) | 7日目 |
4,643円 ( 5,107円 ) | 7日目 |
4,643円 ( 5,107円 ) | 7日目 |
2,596円 ( 2,856円 ) | 6日目 |
2,596円 ( 2,856円 ) | 6日目 |
2,822円 ( 3,104円 ) | 6日目 |
3,634円 ( 3,997円 ) | 7日目 |
3,634円 ( 3,997円 ) | 7日目 |
4,863円 ( 5,349円 ) | 7日目 |
5,176円 ( 5,694円 ) | 7日目 |
2,965円 ( 3,262円 ) | 6日目 |
3,805円 ( 4,186円 ) | 7日目 |
3,805円 ( 4,186円 ) | 7日目 |
5,153円 ( 5,668円 ) | 7日目 |
5,153円 ( 5,668円 ) | 7日目 |
3,147円 ( 3,462円 ) | 6日目 |
3,147円 ( 3,462円 ) | 6日目 |
3,211円 ( 3,532円 ) | 6日目 |
4,132円 ( 4,545円 ) | 7日目 |
4,132円 ( 4,545円 ) | 7日目 |
4,034円 ( 4,437円 ) | 6日目 |
5,469円 ( 6,016円 ) | 7日目 |
5,469円 ( 6,016円 ) | 7日目 |
3,397円 ( 3,737円 ) | 6日目 |
4,318円 ( 4,750円 ) | 7日目 |
4,318円 ( 4,750円 ) | 7日目 |
5,684円 ( 6,252円 ) | 7日目 |
5,684円 ( 6,252円 ) | 7日目 |
3,299円 ( 3,629円 ) | 6日目 |
3,299円 ( 3,629円 ) | 6日目 |
3,576円 ( 3,934円 ) | 6日目 |
4,550円 ( 5,005円 ) | 7日目 |
4,550円 ( 5,005円 ) | 7日目 |
4,428円 ( 4,871円 ) | 6日目 |
5,837円 ( 6,421円 ) | 7日目 |
5,837円 ( 6,421円 ) | 7日目 |
3,776円 ( 4,154円 ) | 6日目 |
4,750円 ( 5,225円 ) | 7日目 |
4,750円 ( 5,225円 ) | 7日目 |
6,133円 ( 6,746円 ) | 7日目 |
6,133円 ( 6,746円 ) | 7日目 |
4,011円 ( 4,412円 ) | 6日目 |
5,290円 ( 5,819円 ) | 7日目 |
詳細情報
基本情報
【特長】汎用タイプのピロー形ユニットです。・ユニット種類：インサート軸受ユニット・テーパ穴アダプタ式
ご注意
- 本商品にはアダプタは付属されません。
メーカーカタログにてアダプタ付きと記載されているのは
アダプタが付いた状態での外形図を示しており、
該当の型式にアダプタが付属するという意味ではございません。
適用アダプタはカタログをご確認ください。 - 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
商品担当おすすめ
- メーカーカタログの"アダプタ付"は誤植です
鋳鉄製ピロー形ユニット UKP テーパ穴のレビュー
ベアリングの軸受けとしてモーターとの連結部分に使用しています
5
5.02023/04/17
ベアリングの軸受けとしてモーターとの連結部分に使用しています。長時間動かすものでしたので、大きめで耐荷重のあるものを購入...もっと読む
