GTR ギアモータ 直交軸・防水ブレーキモータ付（IP65）
- 通常単価(税別)
- 33,980円～66,916円
- 税込単価
- 37,378円～73,608円
【特長】・IEC規格の防水IP65に適合するギアモータです。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
【小型防水ギアモータBOXパッキンの仕様変更について】
■変更点
・BOX部パッキンが一部が前後方向に各1㎜ずつＢＯＸ部の外に露出します。
・ＢＯＸフタネジを十字ナベコネジからトルクスネジに変更します。
■移行開始時期
2024年5月頃から順次
対象シリーズ、詳細については こちら をご確認ください。
外形図
軸径15 脚取付 三相:15W/25W/40W 単相:15W/25W
軸径15 フランジ取付 三相:15W/25W/40W 単相:15W/25W
軸径18 脚取付 三相:40W/60W/90W 単相:40W
軸径18 フランジ取付 三相:40W/60W/90W 単相:40W
製品仕様
| モータ部 | 相数 | 三相 | 単相 |
|---|---|---|---|
| 容量 | 15W～90W | 15W～40W | |
| 電源 | 標準電圧（3定格）200V/50Hz、200V/60Hz、220V/60Hz 倍電圧（4定格）380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz | 標準電圧100V/50HZ、100V/60Hz | |
| 耐熱クラス | B種 | B種 | |
| 始動方式 | 直入れ | コンデンサラン | |
| 保護冷却方式 | 全閉自冷 | ||
| 極数 | 4 | ||
| 定格 | 連続 | ||
| 減速部 | 減速方式 | ハイポイドギアとヘリカルギア | |
| 潤滑方式 | グリース潤滑（メンテナンスフリー） | ||
| 出力軸 | 新JISキー（JIS B 1301-1996普通形） | ||
| 出力軸材質 | SUS420J2 | ||
| ケース材質 | アルミダイカスト | ||
| 周囲条件 | 周囲温度 | -10℃～40℃ | |
| 周囲湿度 | 100%以下（結露なきこと） | ||
| 高度 | 1,000m以下 | ||
| 雰囲気 | 腐食性ガス・爆発性ガス・蒸気などのないこと。 水中や高水圧のかかる場所では使用できません。 | ||
| 設置場所 | 屋内外 | ||
| 塗装 | 塗装方法 | アニオン塗装 アクリル系塗料 | |
| 塗装色 | グレー（マンセル値:9B6/0.5） | ||
| 取付方向 | 水平、垂直、傾斜等、据付角度の制限なし | ||
規格表
軸径15 脚取付 三相:15W/25W/40W 単相:15W/25W

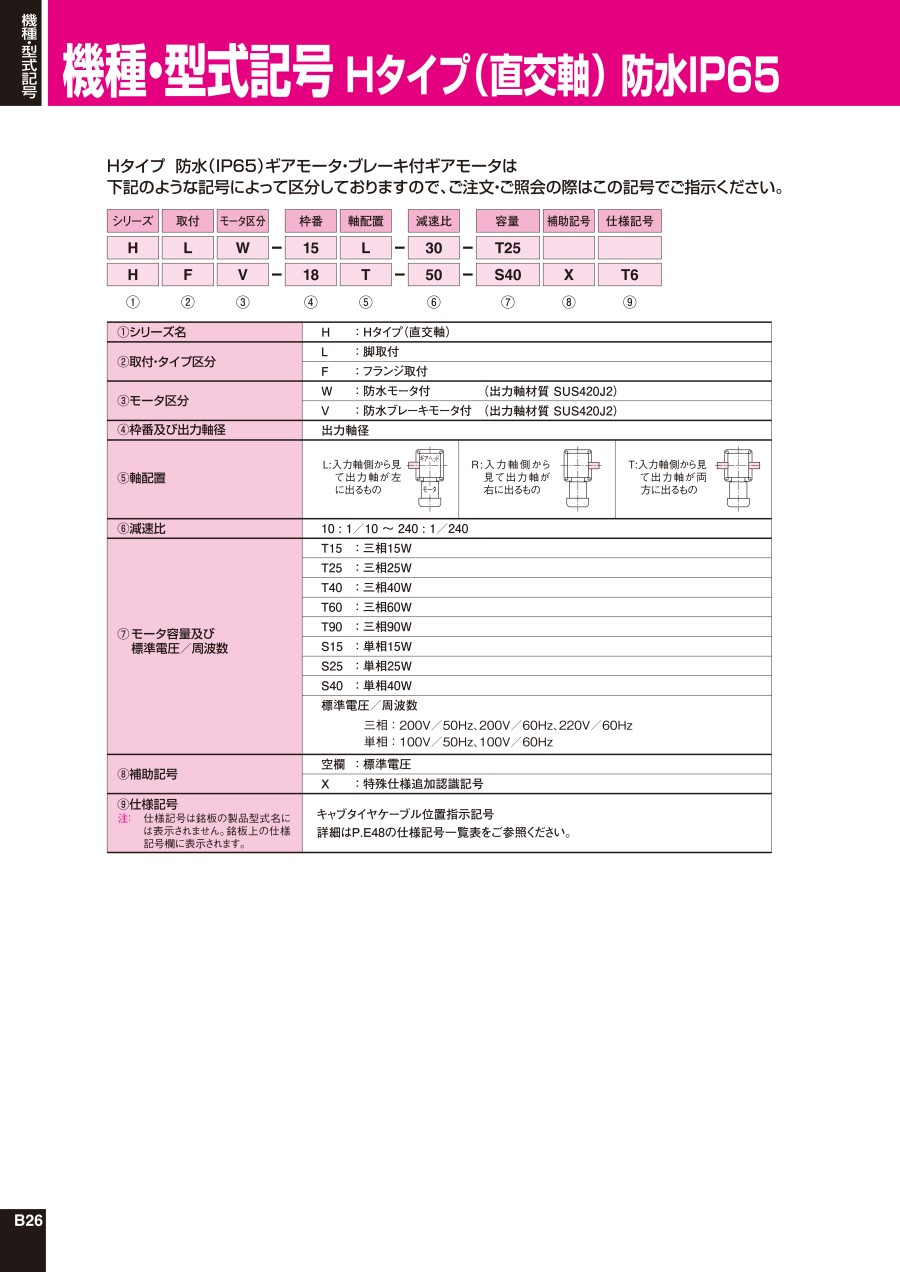

※型式の#には軸配置記号（L,R,T）が入ります。また、***には減速比が入ります。
軸径15 フランジ取付 三相:15W/25W/40W 単相:15W/25W
※型式の#には軸配置記号（L,R,T）が入ります。また、***には減速比が入ります。
軸径18 脚取付 三相:40W/60W/90W 単相:40W
※型式の#には軸配置記号（L,R,T）が入ります。また、***には減速比が入ります。
軸径18 フランジ取付 三相:40W/60W/90W 単相:40W
※型式の#には軸配置記号（L,R,T）が入ります。また、***には減速比が入ります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
35,531円 ( 39,084円 ) | 6日目 |
39,250円 ( 43,175円 ) | 6日目 |
35,531円 ( 39,084円 ) | 6日目 |
39,250円 ( 43,175円 ) | 6日目 |
45,590円 ( 50,149円 ) | 6日目 |
35,531円 ( 39,084円 ) | 6日目 |
39,250円 ( 43,175円 ) | 6日目 |
35,531円 ( 39,084円 ) | 6日目 |
39,250円 ( 43,175円 ) | 6日目 |
45,590円 ( 50,149円 ) | 6日目 |
35,531円 ( 39,084円 ) | 6日目 |
39,250円 ( 43,175円 ) | 6日目 |
35,531円 ( 39,084円 ) | 6日目 |
39,250円 ( 43,175円 ) | 6日目 |
45,590円 ( 50,149円 ) | 6日目 |
36,888円 ( 40,577円 ) | 6日目 |
39,844円 ( 43,828円 ) | 6日目 |
36,888円 ( 40,577円 ) | 6日目 |
39,844円 ( 43,828円 ) | 6日目 |
44,466円 ( 48,913円 ) | 6日目 |
36,888円 ( 40,577円 ) | 6日目 |
39,844円 ( 43,828円 ) | 6日目 |
36,888円 ( 40,577円 ) | 6日目 |
39,844円 ( 43,828円 ) | 6日目 |
44,466円 ( 48,913円 ) | 6日目 |
36,942円 ( 40,636円 ) | 6日目 |
38,478円 ( 42,326円 ) | 6日目 |
36,942円 ( 40,636円 ) | 6日目 |
38,478円 ( 42,326円 ) | 6日目 |
46,682円 ( 51,350円 ) | 6日目 |
36,942円 ( 40,636円 ) | 6日目 |
38,478円 ( 42,326円 ) | 6日目 |
36,942円 ( 40,636円 ) | 6日目 |
38,478円 ( 42,326円 ) | 6日目 |
46,682円 ( 51,350円 ) | 6日目 |
36,942円 ( 40,636円 ) | 6日目 |
38,478円 ( 42,326円 ) | 6日目 |
36,942円 ( 40,636円 ) | 6日目 |
38,478円 ( 42,326円 ) | 6日目 |
46,682円 ( 51,350円 ) | 6日目 |
39,343円 ( 43,277円 ) | 6日目 |
41,139円 ( 45,253円 ) | 6日目 |
39,343円 ( 43,277円 ) | 6日目 |
41,139円 ( 45,253円 ) | 6日目 |
47,921円 ( 52,713円 ) | 6日目 |
39,343円 ( 43,277円 ) | 6日目 |
41,139円 ( 45,253円 ) | 6日目 |
39,343円 ( 43,277円 ) | 6日目 |
41,139円 ( 45,253円 ) | 6日目 |
47,921円 ( 52,713円 ) | 6日目 |
39,343円 ( 43,277円 ) | 6日目 |
41,139円 ( 45,253円 ) | 6日目 |
38,474円 ( 42,321円 ) | 6日目 |
41,139円 ( 45,253円 ) | 6日目 |
47,921円 ( 52,713円 ) | 6日目 |
41,389円 ( 45,528円 ) | 6日目 |
43,236円 ( 47,560円 ) | 6日目 |
41,389円 ( 45,528円 ) | 6日目 |
43,236円 ( 47,560円 ) | 6日目 |
41,389円 ( 45,528円 ) | 6日目 |
