ニッセイ

GTR ギアモータ両軸型減速機（0.1kW～2.2kW）中空軸

カタログ |

通常単価(税別): 26,710円～114,394円

税込単価: 29,381円～125,833円

通常出荷日：6日目

【特長】GTR ギアモータの減速機を独立させた両軸型減速機です。

よく一緒に見られています

通常出荷日：6 日目

よく一緒に見られています

通常出荷日：6 日目

未確定：候補が66型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

0.1kW相当

FS-25-10～240-（010）

FSタイプ出力軸詳細

製品仕様

（注）
1. 許容O.H.Lは、出力軸端面より20mmの位置の値です。
2. カタログの注意事項を必ずお読みください。出力軸の回転方向について明記してあります。
3. ※印はトルク制限機種です。性能表の許容トルクに特にご注意ください。

規格表

FSタイプ出力軸

型番	D （H8）	D₁	D₂ （H8）	D₃ （h8）	D₄	W	T	L	L₁	P	C₁	C₂	C₃	E	E₁	F	G
FS-25-10～240-（010）	φ25	φ39	φ58	φ66	φ26	8	28.3	108	27	14	6	2	3	6	0	2	1.35

（注）
1. 出力軸キー溝寸法・公差は、JIS B1301-1996平行キー用（普通形）に準拠しています。
2. 出力軸のキー材は付属されていません。
3. C型止め輪は、JIS B2804-2010に準拠しています。
4. C型止め輪は付属されていません。

型番リスト

表示件数

型番

モータ容量

(W)

減速比

軸径

(mm)

最小発注数量

100	10	25	1個
100	12.5	25	1個
100	15	25	1個
100	20	25	1個
100	25	25	1個
100	30	25	1個
100	40	25	1個
100	50	25	1個
100	60	25	1個
100	80	25	1個
100	100	25	1個
100	120	25	1個
100	160	25	1個
100	200	25	1個
100	240	25	1個
200	5	30	1個
200	7.5	30	1個
200	10	30	1個
200	12.5	30	1個
200	15	30	1個
200	20	30	1個
200	25	30	1個
200	30	30	1個
200	40	30	1個
200	50	30	1個
200	60	30	1個
200	80	30	1個
200	100	30	1個
200	120	30	1個
200	160	30	1個
200	200	30	1個
200	240	30	1個
400	5	35	1個
400	7.5	35	1個
400	10	35	1個
400	12.5	35	1個
400	15	35	1個
400	20	35	1個
400	25	35	1個
400	30	35	1個
400	40	35	1個
400	50	35	1個
400	60	35	1個
400	80	35	1個
400	100	35	1個
400	120	35	1個
400	160	35	1個
400	200	35	1個
400	240	35	1個
750	5	45	1個
750	7.5	45	1個
750	10	45	1個
750	12.5	45	1個
750	15	45	1個
750	20	45	1個
750	25	45	1個
750	30	45	1個
750	40	45	1個
750	50	45	1個
750	60	45	1個

通常単価(税別) (税込単価)	通常出荷日

29,834円 ( 32,817円 )	6日目
29,834円 ( 32,817円 )	6日目
29,834円 ( 32,817円 )	6日目
29,834円 ( 32,817円 )	6日目
26,710円 ( 29,381円 )	6日目
26,710円 ( 29,381円 )	6日目
26,710円 ( 29,381円 )	6日目
26,710円 ( 29,381円 )	6日目
29,834円 ( 32,817円 )	6日目
35,555円 ( 39,111円 )	6日目
41,567円 ( 45,724円 )	6日目
41,567円 ( 45,724円 )	6日目
47,388円 ( 52,127円 )	6日目
47,388円 ( 52,127円 )	6日目
47,388円 ( 52,127円 )	6日目
34,026円 ( 37,429円 )	6日目
34,026円 ( 37,429円 )	6日目
28,186円 ( 31,005円 )	6日目
28,186円 ( 31,005円 )	6日目
28,186円 ( 31,005円 )	6日目
28,186円 ( 31,005円 )	6日目
28,186円 ( 31,005円 )	6日目
28,186円 ( 31,005円 )	6日目
28,186円 ( 31,005円 )	6日目
28,186円 ( 31,005円 )	6日目
34,026円 ( 37,429円 )	6日目
37,067円 ( 40,774円 )	6日目
44,492円 ( 48,941円 )	6日目
44,492円 ( 48,941円 )	6日目
50,341円 ( 55,375円 )	6日目
50,341円 ( 55,375円 )	6日目
50,341円 ( 55,375円 )	6日目
44,449円 ( 48,894円 )	6日目
44,449円 ( 48,894円 )	6日目
34,119円 ( 37,531円 )	6日目
34,119円 ( 37,531円 )	6日目
34,119円 ( 37,531円 )	6日目
34,119円 ( 37,531円 )	6日目
34,119円 ( 37,531円 )	6日目
34,119円 ( 37,531円 )	6日目
34,119円 ( 37,531円 )	6日目
34,119円 ( 37,531円 )	6日目
44,449円 ( 48,894円 )	6日目
59,327円 ( 65,260円 )	6日目
74,384円 ( 81,822円 )	6日目
74,384円 ( 81,822円 )	6日目
87,575円 ( 96,333円 )	6日目
87,575円 ( 96,333円 )	6日目
87,575円 ( 96,333円 )	6日目
54,904円 ( 60,394円 )	6日目
54,904円 ( 60,394円 )	6日目
44,564円 ( 49,020円 )	6日目
44,564円 ( 49,020円 )	6日目
44,564円 ( 49,020円 )	6日目
44,564円 ( 49,020円 )	6日目
44,564円 ( 49,020円 )	6日目
44,564円 ( 49,020円 )	6日目
44,564円 ( 49,020円 )	6日目
44,564円 ( 49,020円 )	6日目
54,904円 ( 60,394円 )	6日目

基本情報

基本情報

【特長】GTR ギアモータの減速機を独立させた両軸型減速機です。

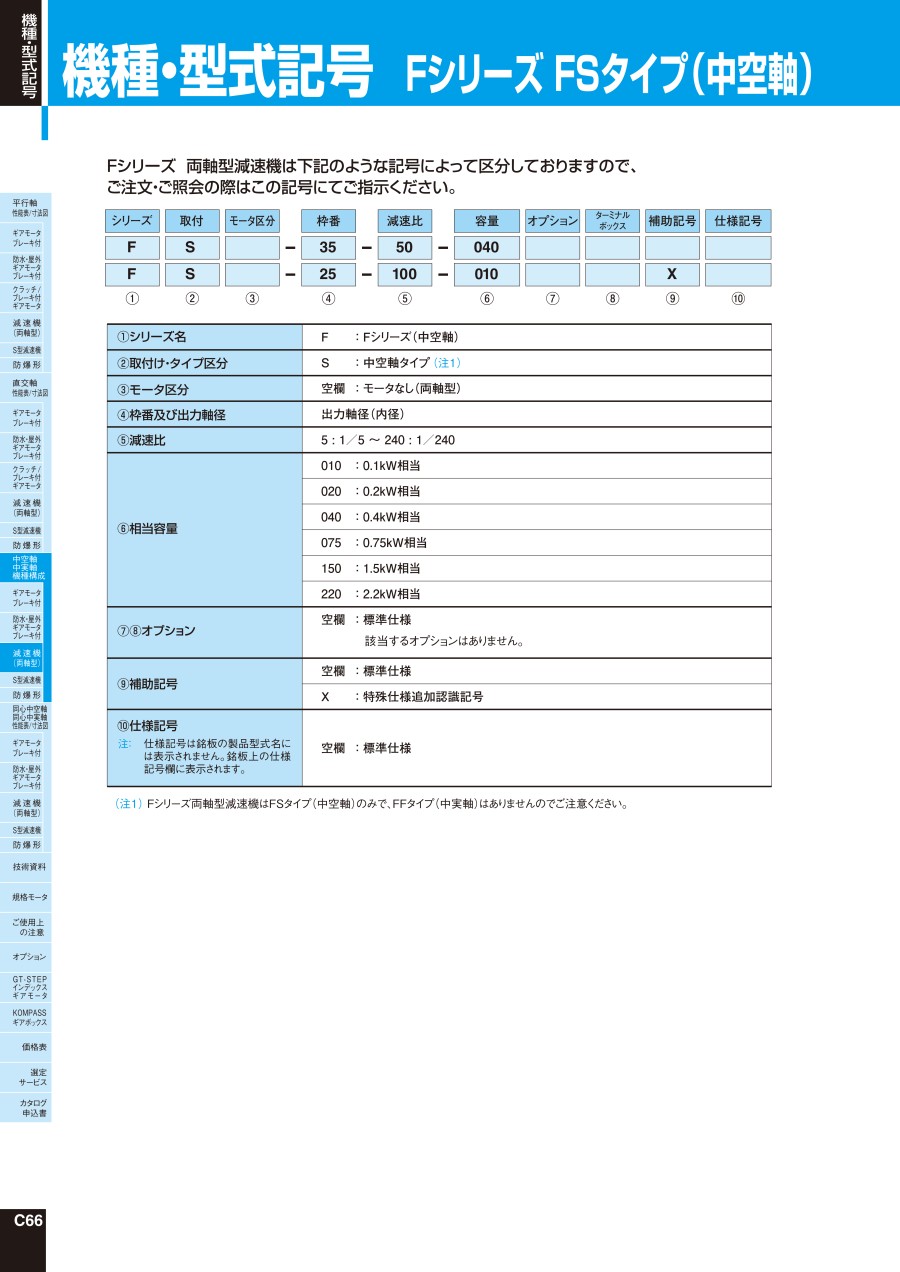

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
