GTR ギアモータ（15W～90W） 同心中空軸／同心中実軸・ブレーキモータ付
- 通常単価(税別)
- 26,576円～59,733円
- 税込単価
- 29,234円～65,706円
通常出荷日：6日目
ギアヘッドを一体化した小型ギアモータです。使いやすさでお選びください。
未確定：候補が3,360型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
F2Sタイプ
軸径12 フランジ取付 三相：15W、25W、40W、60W 単相：15W、25W、40W
軸径15 フランジ取付 三相：40W、60W、90W 単相：40W、60W、90W
F2Fタイプ
軸径15 フランジ取付 三相：15W、25W、40W、60W 単相：15W、25W、40W
軸径18 フランジ取付 三相：40W、60W、90W 単相：40W、60W、90W
製品仕様
| モータ部 | 相数 | 三相 | 単相 |
|---|---|---|---|
| 容量 | 15W～90W | 15W～90W | |
| 電源 | 標準電圧（3定格）200V/50Hz、200V/60Hz、220V/60Hz 倍電圧（4定格）380V/50Hz、400V/50Hz、400V/60Hz、440V/60Hz | 標準電圧 100V/50Hz、100V/60Hz 倍電圧 200V/50Hz、200V/60Hz | |
| 耐熱クラス | B種 | B種 | |
| 始動方式 | 直入れ | コンデンサラン | |
| 保護冷却方式 | 全閉自冷または全閉外扇 | ||
| 極数 | 4 | ||
| 定格 | 連続 | ||
| 減速部 | 減速方式 | ハイポイドギアとヘリカルギア | |
| 潤滑方式 | グリース潤滑（メンテナンスフリー） | ||
| 出力軸 | 新JISキー（JIS B 1301-1996 普通形） | ||
| 出力軸材質 | S43C | ||
| ケース材質 | アルミダイカスト | ||
| 周囲条件 | 周囲温度 | -10℃～40℃ | |
| 周囲湿度 | 85%以下（結露なきこと） | ||
| 高度 | 1,000m以下 | ||
| 雰囲気 | 腐食性ガス・爆発性ガス・蒸気などのないこと。 じんあいを含まない換気の良い場所であること。 | ||
| 設置場所 | 屋内 | ||
| 塗装 | 塗装方法 | アニオン塗装 アクリル系塗料 | |
| 塗装色 | グレー（マンセル値：9B6/0.5） | ||
| 取付方向 | 水平、垂直、傾斜等、据付角度の制限なし | ||
規格表
F2Sタイプ
| 軸径 | 取付タイプ | 相数 | 容量 | 型式 | 減速比 | ブレーキ | 概略質量 |
|---|---|---|---|---|---|---|---|
| 12 | フランジ取付 | 三相 | 15W | F2SB-12-※※※-T15 | 10,15,20,25,30 40,50,60,80,100 120,160,200,240 | ブレーキ付 | 3.5kg |
| F2SB-12-※※※-T15W | |||||||
| 25W | F2SB-12-※※※-T25 | 10,15,20,25,30 40,50,60,80,100 120,160,200,240 | ブレーキ付 | 3.5kg | |||
| F2SB-12-※※※-T25W | |||||||
| 40W | F2SB-12-※※※-T40 | 10,15,20,25,30 40,50,60,80,100 120 | ブレーキ付 | 3.5kg | |||
| F2SB-12-※※※-T40W | |||||||
| 60W | F2SB-12-※※※-T60 | 10,15,20,25,30 40,50,60 | ブレーキ付 | 3.5kg | |||
| 単相 | 15W | F2SB-12-※※※-S15 | 10,15,20,25,30 40,50,60,80,100 120,160,200,240 | ブレーキ付 | 3.5kg | ||
| F2SB-12-※※※-S15W | |||||||
| 25W | F2SB-12-※※※-S25 | 10,15,20,25,30 40,50,60,80,100 120,160,200,240 | ブレーキ付 | 3.5kg | |||
| F2SB-12-※※※-S25W | |||||||
| 40W | F2SB-12-※※※-S40 | 10,15,20,25,30 40,50,60,80,100 120 | ブレーキ付 | 3.5kg | |||
| F2SB-12-※※※-S40W | |||||||
| 15 | フランジ取付 | 三相 | 40W | F2SB-15-※※※-T40 | 160,200,240 | ブレーキ付 | 4.5kg |
| F2SB-15-※※※-T40W | |||||||
| 60W | F2SB-15-※※※-T60 | 80,100,120,160 200,240 | ブレーキ付 | 4.5kg | |||
| F2SB-15-※※※-T60W | |||||||
| 90W | F2SB-15-※※※-T90 | 10,15,20,25,30,40 50,60,80,100,120 160,200,240 | ブレーキ付 | 4.5kg | |||
| F2SB-15-※※※-T90W | |||||||
| 単相 | 40W | F2SB-15-※※※-S40 | 160,200,240 | ブレーキ付 | 4.5kg | ||
| F2SB-15-※※※-S40W | |||||||
| 60W | F2SB-15-※※※-S60 | 80,100,120,160 200,240 | ブレーキ付 | 4.5kg | |||
| F2SB-15-※※※-S60W | |||||||
| 90W | F2SB-15-※※※-S90 | 10,15,20,25,30,40 50,60,80,100,120 160,200,240 | ブレーキ付 | 4.5kg | |||
| F2SB-15-※※※-S90W |
※型式の※※※には減速比が入ります。
F2Fタイプ
| 軸径 | 取付タイプ | 相数 | 容量 | 型式 | 減速比 | ブレーキ | 概略質量 |
|---|---|---|---|---|---|---|---|
| 15 | フランジ取付 | 三相 | 15W | F2FB-15#-※※※-T15 | 10,15,20,25,30 40,50,60,80,100 120,160,200,240 | ブレーキ付 | 3.5kg |
| F2FB-15#-※※※-T15W | |||||||
| 25W | F2FB-15#-※※※-T25 | 10,15,20,25,30 40,50,60,80,100 120,160,200,240 | ブレーキ付 | 3.5kg | |||
| F2FB-15#-※※※-T25W | |||||||
| 40W | F2FB-15#-※※※-T40 | 10,15,20,25,30 40,50,60,80,100 120 | ブレーキ付 | 3.5kg | |||
| F2FB-15#-※※※-T40W | |||||||
| 60W | F2FB-15#-※※※-T60 | 10,15,20,25,30 40,50,60 | ブレーキ付 | 3.5kg | |||
| 単相 | 15W | F2FB-15#-※※※-S15 | 10,15,20,25,30 40,50,60,80,100 120,160,200,240 | ブレーキ付 | 3.5kg | ||
| F2FB-15#-※※※-S15W | |||||||
| 25W | F2FB-15#-※※※-S25 | 10,15,20,25,30 40,50,60,80,100 120,160,200,240 | ブレーキ付 | 3.5kg | |||
| F2FB-15#-※※※-S25W | |||||||
| 40W | F2FB-15#-※※※-S40 | 10,15,20,25,30 40,50,60,80,100 120 | ブレーキ付 | 3.5kg | |||
| F2FB-15#-※※※-S40W | |||||||
| 18 | フランジ取付 | 三相 | 40W | F2FB-18#-※※※-T40 | 160,200,240 | ブレーキ付 | 4.5kg |
| F2FB-18#-※※※-T40W | |||||||
| 60W | F2FB-18#-※※※-T60 | 80,100,120,160 200,240 | ブレーキ付 | 4.5kg | |||
| F2FB-18#-※※※-T60W | |||||||
| 90W | F2FB-18#-※※※-T90 | 10,15,20,25,30,40 50,60,80,100,120 160,200,240 | ブレーキ付 | 4.5kg | |||
| F2FB-18#-※※※-T90W | |||||||
| 単相 | 40W | F2FB-18#-※※※-S40 | 160,200,240 | ブレーキ付 | 4.5kg | ||
| F2FB-18#-※※※-S40W | |||||||
| 60W | F2FB-18#-※※※-S60 | 80,100,120,160 200,240 | ブレーキ付 | 4kg | |||
| F2FB-18#-※※※-S60W | |||||||
| 90W | F2FB-18#-※※※-S90 | 10,15,20,25,30,40 50,60,80,100,120 160,200,240 | ブレーキ付 | 4.5kg | |||
| F2FB-18#-※※※-S90W |

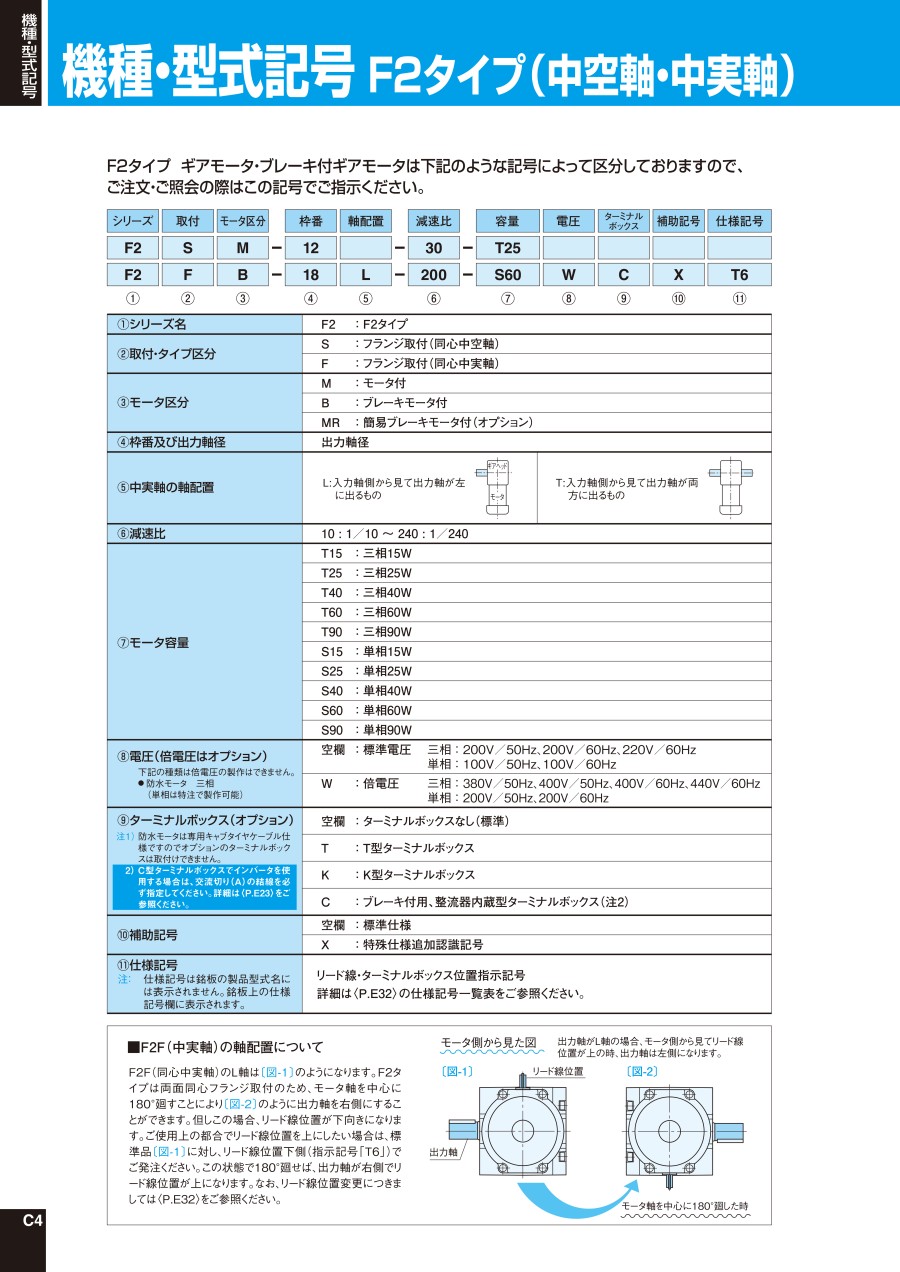

※型式の＃には軸配置記号（L,T）が入ります。また、※※※には減速比が入ります。
