イマオコーポレーション

フラットヒンジ（FTH）

Name: フラット ヒンジ（FTH）
Brand: イマオコーポレーション
SKU: 221000246052
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 1,647円～6,110円

税込単価: 1,812円～6,721円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

定番の亜鉛ダイキャスト製及びステンレス製フラットヒンジ。【特長】・サラボルト固定用の穴あきタイプ、ステ...

詳細を確認

55.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

イマオコーポレーション

エンプラフラットヒンジ（VD-EFTH）

通常価格(税別)： 749円 (税込価格：824円)

通常出荷日：3 日目

よく一緒に見られています

イマオコーポレーション

エンプラフラットヒンジ（EFTH）

通常価格(税別)： 922円 (税込価格：1,014円)

通常出荷日：在庫品1日目

未確定：候補が25型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

FTH-H FTH-HC FTH-HC-SUS（サラボルト用）
寸法図

FTH-T FTH-TC（オネジ）
寸法図

製品仕様

FTH-H
（サラボルト用）

FTH-HC-SUS
（サラボルト用）

FTH-TC
（オネジ）

材質・仕上げ

タイプ	本体	ピン	オネジ
FTH-H	亜鉛ダイカスト（ZDC1）黒色塗装	SUS303	-
FTH-T	亜鉛ダイカスト（ZDC1）黒色塗装		SUS304
FTH-HC	亜鉛ダイカスト（ZDC1）クロムメッキ		-
FTH-TC	亜鉛ダイカスト（ZDC1）クロムメッキ		SUS304
FTH-HC-SUS	SUS316		-

FTH-H FTH-HC FTH-HC-SUS（サラボルト用）表

亜鉛ダイカスト製			SUS製		B
黒色塗装	クロムメッキ	質量（g）	型番	質量（g）
型番	型番	質量（g）	型番	質量（g）
FTH3030H	-	19	-	-	M4
FTH4040H	FTH4040HC	50	FTH4040HC-SUS	50	M5
FTH5050H	FTH5050HC	95	FTH5050HC-SUS	104	M6
FTH6060H	FTH6060HC	170	FTH6060HC-SUS	214	M8
FTH6350H	-	105	FTH6350HC-SUS	125	M6
FTH7650H	FTH7650HC	125	FTH7650HC-SUS	150	M6

FTH-T FTH-TC（オネジ）

黒色塗装	クロムメッキ	M	L₁	θ	質量（g）
型番	型番	M	L₁	θ	質量（g）
FTH4040T	FTH4040TC	M5×0.8	12	約60°	65
FTH5050T	FTH5050TC	M6×1	12	約70°	110
FTH6060T	FTH6060TC	M8×1.25	14	約70°	200
FTH7650T	FTH7650TC	M6×1	12	90°	140
FTH9060T	FTH9060TC	M8×1.25	14	90°	270

規格表

型番		W	L	S₁	S₂	P	H	T	E	A
FTH-H FTH-T FTH-HC FTH-TC FTH-HC-SUS	3030	30	30	9	9	18	7.5	4	4.3	6
	4040	40	40	12.5	12.5	25	9	5	5.5	7.5
	5050	50	50	15	15	30	11.5	6	6.5	10
	6060	60	60	18	18	36	15	8	8.5	12
	6350	63	50	15	28	30	11.5	6	6.5	10
	7650	76	50	28	28	30	11.5	6	6.5	10
	9060	90	60	18	45	36	15	8	8.5	12

型番リスト

表示件数

型番

本体材質

取付穴タイプ

長さ【範囲選択】

(mm)

長さ L

(mm)

幅【範囲選択】

(mm)

幅 W

(mm)

使用環境

旋回角度

(deg)

本体表面処理

本体色

RoHS?

最小発注数量

亜鉛ダイカスト	皿穴	～40	30	25.1～35	30	標準	270	塗装	ブラック	-	1個
亜鉛ダイカスト	皿穴	～40	40	35.1～45	40	標準	270	塗装	ブラック	10	1個
亜鉛ダイカスト	皿穴	～40	40	35.1～45	40	標準	270	クロムメッキ	シルバー	10	1個
ステンレス	皿穴	～40	40	35.1～45	40	標準 / 耐食性	270	なし	シルバー	10	1個
亜鉛ダイカスト	[おねじボルト付] おねじボルト付	～40	40	35.1～45	40	標準	240	塗装	ブラック	10	1個
亜鉛ダイカスト	[おねじボルト付] おねじボルト付	～40	40	35.1～45	40	標準	240	クロムメッキ	シルバー	10	1個
亜鉛ダイカスト	皿穴	40.1～50	50	45.1～55	50	標準	270	塗装	ブラック	10	1個
亜鉛ダイカスト	皿穴	40.1～50	50	45.1～55	50	標準	270	クロムメッキ	シルバー	10	1個
ステンレス	皿穴	40.1～50	50	45.1～55	50	標準 / 耐食性	270	なし	シルバー	10	1個
亜鉛ダイカスト	[おねじボルト付] おねじボルト付	40.1～50	50	45.1～55	50	標準	250	塗装	ブラック	10	1個
亜鉛ダイカスト	[おねじボルト付] おねじボルト付	40.1～50	50	45.1～55	50	標準	250	クロムメッキ	シルバー	10	1個
亜鉛ダイカスト	皿穴	50.1～60	60	55.1～65	60	標準	270	塗装	ブラック	10	1個
亜鉛ダイカスト	皿穴	50.1～60	60	55.1～65	60	標準	270	クロムメッキ	シルバー	10	1個
ステンレス	皿穴	50.1～60	60	55.1～65	60	標準 / 耐食性	270	なし	シルバー	10	1個
亜鉛ダイカスト	[おねじボルト付] おねじボルト付	50.1～60	60	55.1～65	60	標準	250	塗装	ブラック	10	1個
亜鉛ダイカスト	[おねじボルト付] おねじボルト付	50.1～60	60	55.1～65	60	標準	250	クロムメッキ	シルバー	10	1個
亜鉛ダイカスト	皿穴	40.1～50	50	55.1～65	63	標準	270	塗装	ブラック	10	1個
ステンレス	皿穴	40.1～50	50	55.1～65	63	標準 / 耐食性	270	なし	シルバー	10	1個
亜鉛ダイカスト	皿穴	40.1～50	50	65.1～85	76	標準	270	塗装	ブラック	10	1個
亜鉛ダイカスト	皿穴	40.1～50	50	65.1～85	76	標準	270	クロムメッキ	シルバー	10	1個
ステンレス	皿穴	40.1～50	50	65.1～85	76	標準 / 耐食性	270	なし	シルバー	10	1個
亜鉛ダイカスト	[おねじボルト付] おねじボルト付	40.1～50	50	65.1～85	76	標準	270	塗装	ブラック	10	1個
亜鉛ダイカスト	[おねじボルト付] おねじボルト付	40.1～50	50	65.1～85	76	標準	270	クロムメッキ	シルバー	10	1個
亜鉛ダイカスト	[おねじボルト付] おねじボルト付	50.1～60	60	85.1～120	90	標準	270	塗装	ブラック	10	1個
亜鉛ダイカスト	[おねじボルト付] おねじボルト付	50.1～60	60	85.1～120	90	標準	270	クロムメッキ	シルバー	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,647円 ( 1,812円 )	4日目
2,134円 ( 2,347円 )	在庫品1日目当日出荷可能
2,618円 ( 2,880円 )	在庫品1日目当日出荷可能
4,558円 ( 5,014円 )	在庫品1日目当日出荷可能
2,941円 ( 3,235円 )	3日目
3,782円 ( 4,160円 )	3日目
2,521円 ( 2,773円 )	在庫品1日目当日出荷可能
2,550円 ( 2,805円 )	3日目
4,849円 ( 5,334円 )	在庫品1日目当日出荷可能
3,315円 ( 3,647円 )	3日目
3,976円 ( 4,374円 )	3日目
2,909円 ( 3,200円 )	在庫品1日目当日出荷可能
3,151円 ( 3,466円 )	3日目
5,659円 ( 6,225円 )	3日目
4,364円 ( 4,800円 )	3日目
4,946円 ( 5,441円 )	3日目
3,234円 ( 3,557円 )	3日目
6,110円 ( 6,721円 )	3日目
3,897円 ( 4,287円 )	在庫品1日目当日出荷可能
3,644円 ( 4,008円 )	3日目
6,110円 ( 6,721円 )	3日目
4,364円 ( 4,800円 )	3日目
4,267円 ( 4,694円 )	3日目
4,946円 ( 5,441円 )	3日目
5,237円 ( 5,761円 )	3日目

詳細情報

基本情報

基本情報

定番の亜鉛ダイキャスト製及びステンレス製フラットヒンジ。
【特長】
・サラボルト固定用の穴あきタイプ、ステンレス材のオネジの2タイプを用意
・サラボルト仕様には、耐食性に優れるステンレス製を用意
【用途】
・一般産業機械等の扉用に最適

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

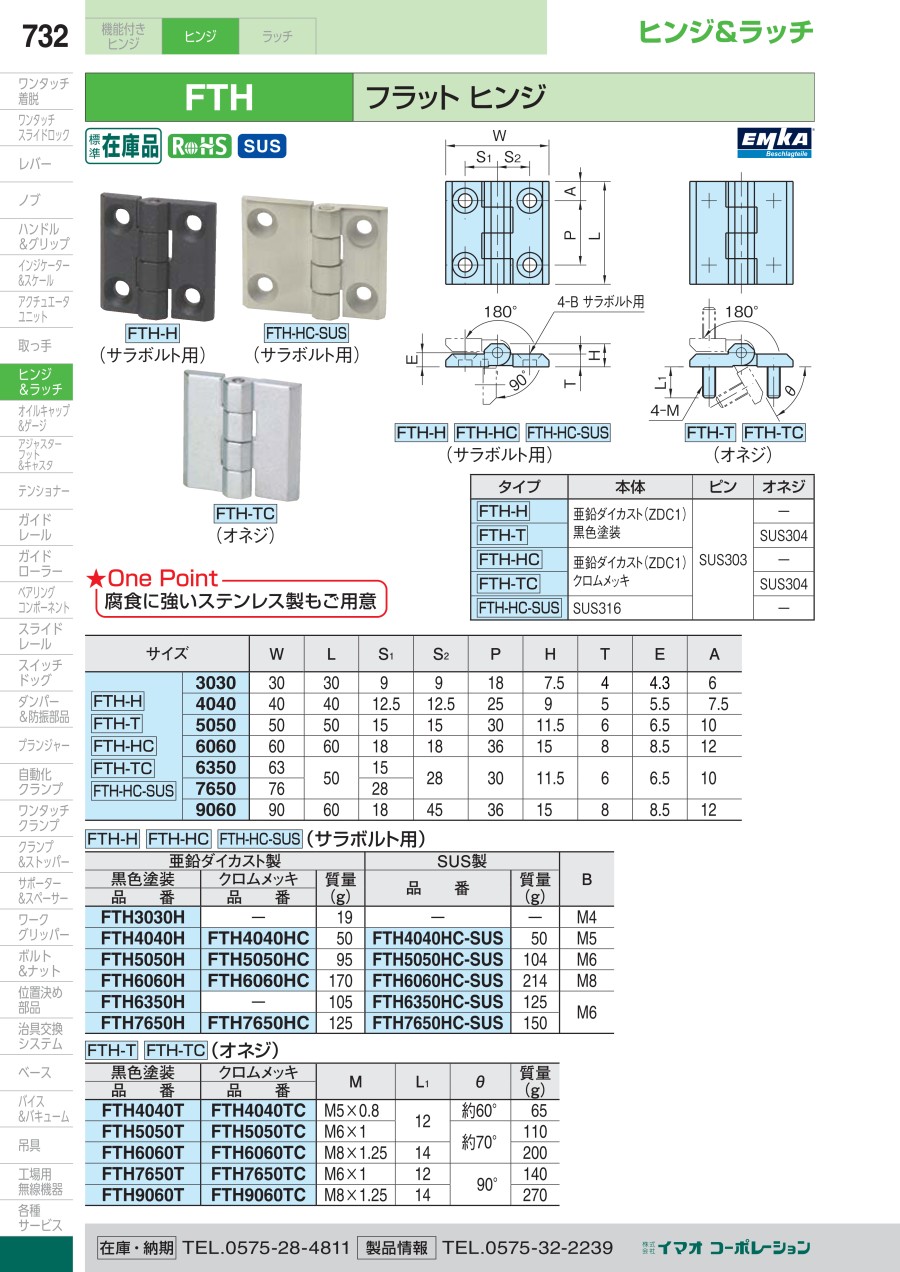

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
