未確定：候補が18型番あります。
クランクハンドル 回し半径(mm)
~mm- 50
- 64
- 80
- 100
- 130
- 160
- 212
止めねじ加工
なし
グリップ 種類
- 回転式
- 回転式
- 折り曲げ式
- 折り曲げ式
H(mm)
~mm- 49
- 63
- 76
- 96
- 100
- 115
- 117
- 122
- 130
- 136
- 142
- 160
D1(φ)
~mm- 16
- 18
- 20
- 22
- 24
- 25
- 28
- 30
- 34
- 40
d(φ)
~mm- 6
- 8
- 10
- 12
- 14
- 16
w(mm)
~mm- 6
- 8
- 10
- 12
- 14
- 17
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 4日以内
ボアード クランク ハンドル （BCH）
- 通常単価(税別)
- 2,611円～16,065円
- 税込単価
- 2,872円～17,672円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・クランクは、頑丈なリブ構造です。・BCH-R,BCH-Fのボス表面は付属のセンタープレート（...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 追加工には対応していない製品です。
- グリップ部分の取り外しはできません。
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

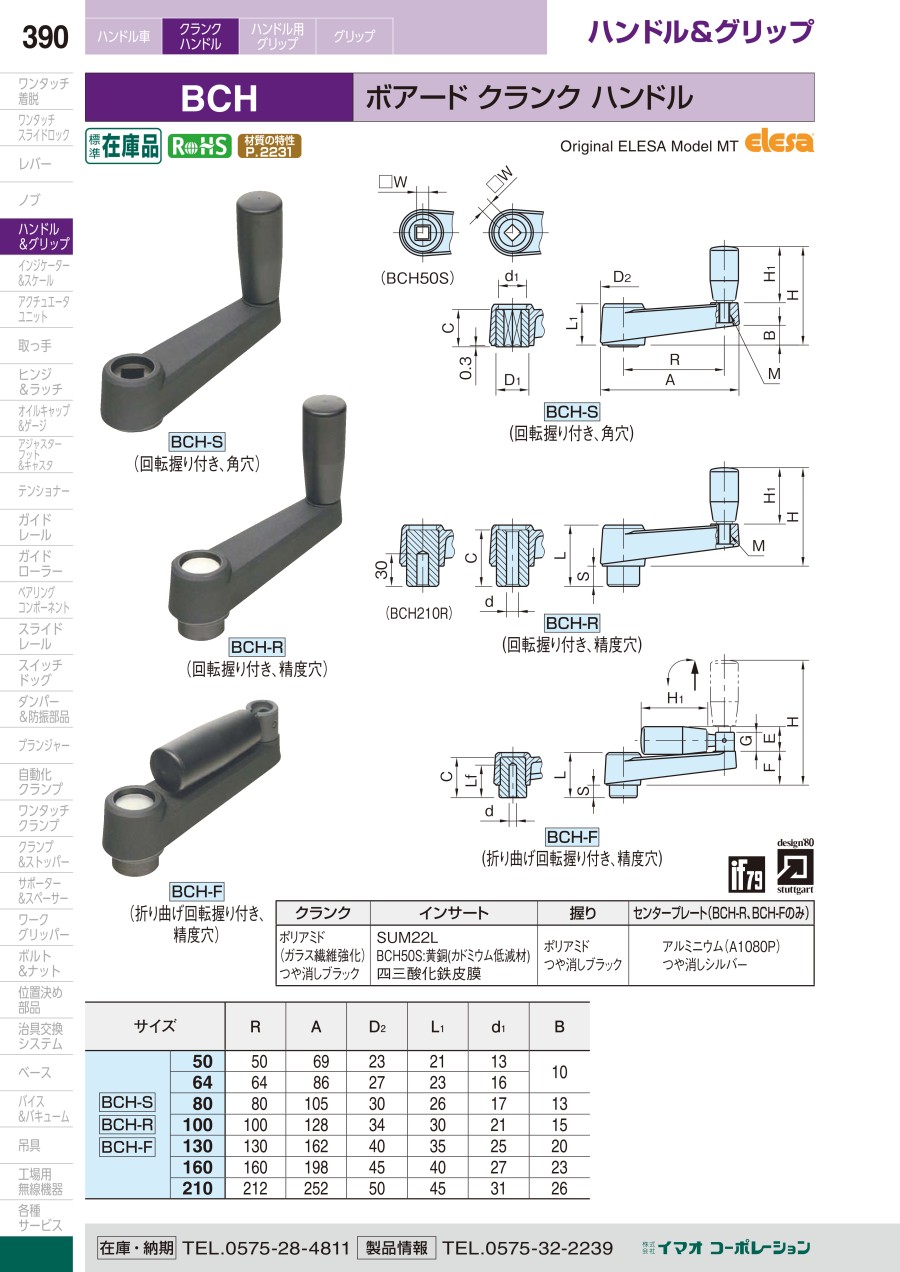

外形図
BCH-S
BCH-R
BCH-F
製品仕様
- 使用温度：max.90℃ min.0℃
| クランク | インサート | 握り | センタープレート （BCH-R、BCH-Fのみ） |
|---|---|---|---|
| ポリアミド（ガラス繊維強化） つや消しブラック | SUM22L BCH50S：黄銅（カドミウム低減材） 四三酸化鉄皮膜 | ポリプロピレン つや消しブラック | アルミニウム（A1080P） つや消しシルバー |
規格表
BCH-S（角穴、RG-N型 回転握り付き）
注1）BCH50Sのみ角穴方向が異なります。
BCH-R（精度穴、RG-N型 回転握り付き）
注2）BCH210Rのみ止まり穴（d寸法公差H9）、その他は貫通穴（d寸法公差H7）です。
BCH-F（精度穴、折り曲げ回転握り付き）
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,611円 ( 2,872円 ) | 3日目 |
3,171円 ( 3,488円 ) | 在庫品1日目当日出荷可能 |
3,167円 ( 3,484円 ) | 4日目 |
3,280円 ( 3,608円 ) | 在庫品1日目当日出荷可能 |
8,585円 ( 9,444円 ) | 3日目 |
3,495円 ( 3,845円 ) | 在庫品1日目当日出荷可能 |
3,494円 ( 3,843円 ) | 在庫品1日目当日出荷可能 |
8,670円 ( 9,537円 ) | 3日目 |
4,091円 ( 4,500円 ) | 在庫品1日目当日出荷可能 |
3,994円 ( 4,393円 ) | 在庫品1日目当日出荷可能 |
11,037円 ( 12,141円 ) | 3日目 |
4,595円 ( 5,055円 ) | 3日目 |
5,588円 ( 6,147円 ) | 在庫品1日目当日出荷可能 |
11,330円 ( 12,463円 ) | 3日目 |
6,212円 ( 6,833円 ) | 3日目 |
6,267円 ( 6,894円 ) | 3日目 |
16,065円 ( 17,672円 ) | 3日目 |
12,690円 ( 13,959円 ) | 3日目 |
詳細情報
基本情報
【特長】
・クランクは、頑丈なリブ構造です。
・BCH-R,BCH-Fのボス表面は付属のセンタープレート（接着シール）で簡単に保護できます。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 追加工には対応していない製品です。
- グリップ部分の取り外しはできません。
カタログ
ボアード クランク ハンドル （BCH）のレビュー
インジケーター部分に使用
4
4.02021/03/18
クランクは、頑丈なリブ構造なので長く持ちそうです。
回しやすくハンドルも持ちやすいです。
0人が参考にしています。
製品に使用しています
5
5.02020/07/01
当社で製作している運転室付の天井クレーンに使用しています。クレーン運転室室内にある、操縦者席の前後スライド機構の座席を固...もっと読む
0人が参考にしています。
