エルゴ レバー ハンドル（ELH）
- 通常単価(税別)
- 432円～1,199円
- 税込単価
- 475円～1,319円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
幅広く使用できる、ポリアミド製レバー。【特長】・人間工学にもとづいた流線型デザイン。・使用温度：-30...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が17型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図
製品仕様
外観
材質・仕上げ
- レバー：ポリアミド（ガラス繊維強化） つや消しブラック
- メネジ・丸穴：黄銅（カドミウム低減材）
- オネジ：SUM22L 亜鉛メッキ
規格表
| 型番 | R | H | D | H1 | H2 | A | B | |
|---|---|---|---|---|---|---|---|---|
| ELH | 44 | 44 | 26.5 | 15.5 | 19 | 19 | 11 | 52 |
| ELH-R | 63 | 63 | 35 | 19 | 24.5 | 26.5 | 13.5 | 73.5 |
| ELH-S | 78 | 78 | 42 | 23 | 29.5 | 32 | 16 | 90.5 |
| ELH | 95 | 95 | 51.5 | 26.5 | 34 | 40 | 18 | 109 |
ELH（メネジ）
| 型番 | M | Lf | 質量 （g） |
|---|---|---|---|
| ELH44 | M6×1 | 12 | 9 |
| ELH63 | M8×1.25 | 13 | 19 |
| ELH78 | M10×1.5 | 17 | 42 |
| ELH95 | M12×1.75 | 20 | 48 |
ELH-R（丸穴）
| 型番 | d （H9） | Lf | d1 | C | 質量 （g） |
|---|---|---|---|---|---|
| ELH44-6R | 6 | 15 | 3 | 7 | 5 |
| ELH63-8R | 8 | 20 | 4 | 8 | 11 |
| ELH78-10R | 10 | 25 | 9 | 31 | |
| ELH95-12R | 12 | 30 | 5 | 10 | 37 |
ELH-S（角穴）
| 型番 | W （H10） | Lf | M1 | C | 質量 （g） |
|---|---|---|---|---|---|
| ELH44-5S | 5 | 15 | M4×0.7 | 7 | 5 |
| ELH63-6S | 6 | 20 | 8 | 11 | |
| ELH78-8S | 8 | 25 | M5×0.8 | 9 | 31 |
| ELH95-10S | 10 | 30 | 10 | 37 |
ELH（オネジ）
| 型番 | M | L | 質量 （g） |
|---|---|---|---|
| ELH44×16 | M6×1 | 16 | 13 |
| ELH63×25 | M8×1.25 | 25 | 32 |
| ELH63×45 | 45 | 42 | |
| ELH78×30 | M10×1.5 | 30 | 61 |
| ELH95×50 | M12×1.75 | 50 | 85 |
注意・禁止事項
高温または多湿の条件下でご使用の場合は、樹脂の材料特性を劣化させる恐れがあります。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
447円 ( 492円 ) | 3日目 |
790円 ( 869円 ) | 在庫品1日目当日出荷可能 |
487円 ( 536円 ) | 3日目 |
432円 ( 475円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
863円 ( 949円 ) | 3日目 |
661円 ( 727円 ) | 在庫品1日目当日出荷可能 |
546円 ( 601円 ) | 在庫品1日目当日出荷可能 |
581円 ( 639円 ) | 3日目 |
722円 ( 794円 ) | 3日目 |
1,032円 ( 1,135円 ) | 在庫品1日目当日出荷可能 |
838円 ( 922円 ) | 在庫品1日目当日出荷可能 |
702円 ( 772円 ) | 3日目 |
1,032円 ( 1,135円 ) | 3日目 |
1,199円 ( 1,319円 ) | 4日目 |
996円 ( 1,096円 ) | 3日目 |
1,114円 ( 1,225円 ) | 3日目 |
詳細情報
基本情報
幅広く使用できる、ポリアミド製レバー。
【特長】
・人間工学にもとづいた流線型デザイン。
・使用温度：-30～+130℃。
【用途】
・各種装置のレバー操作箇所に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

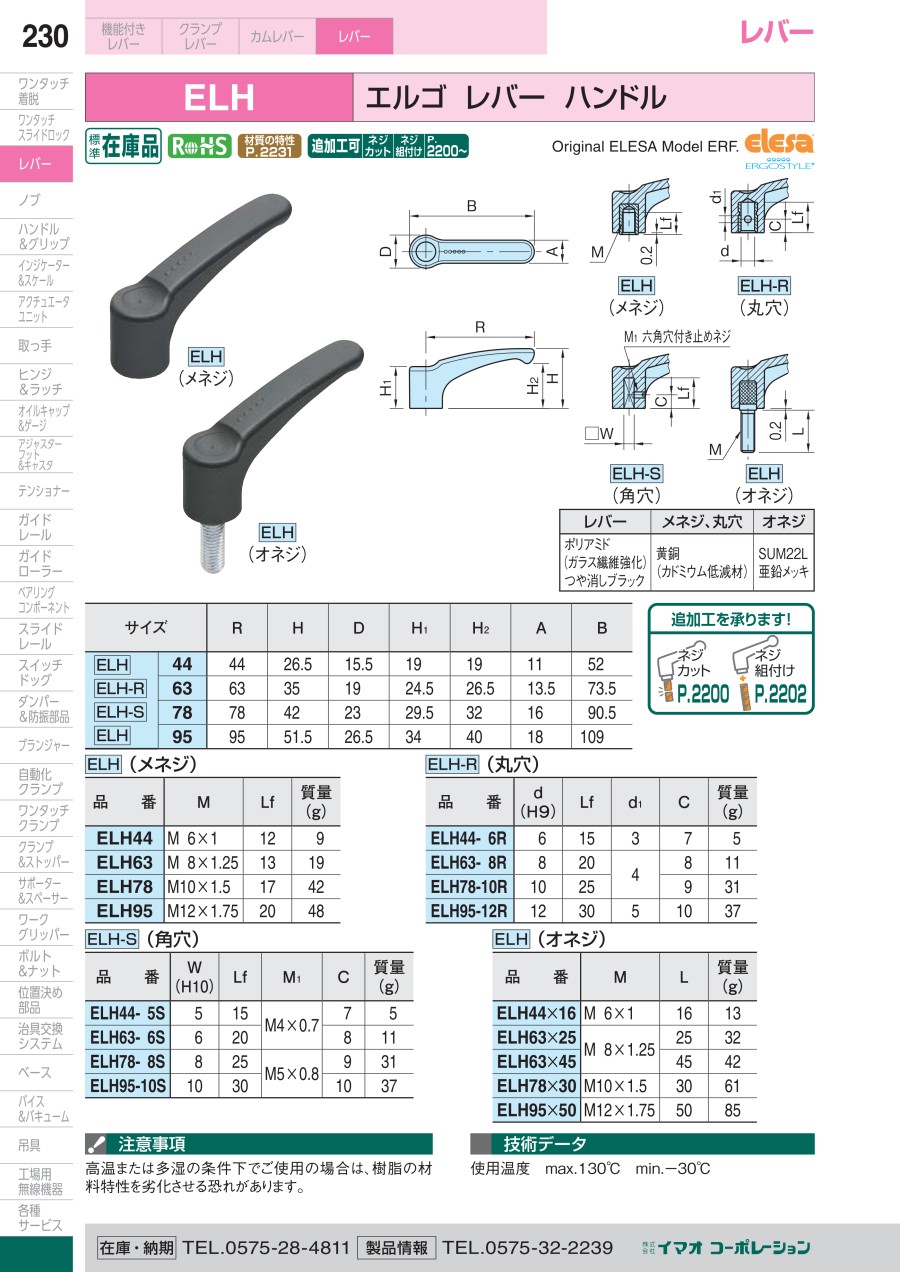

カタログ
エルゴ レバー ハンドル（ELH）のレビュー
冶具
4
4.02018/07/30
人間工学にもとづいた流線型デザインとのことですが、そんなに持ちやすい感じはしませんでした。
普通のハンドルといった印象で...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q任意のネジ長さの製品が欲しいのですが？
A
ネジカット、ネジ組付サービスをご用意していますので、別途VONAサポートセンター(0120-343-256)までお問い合わせください。
