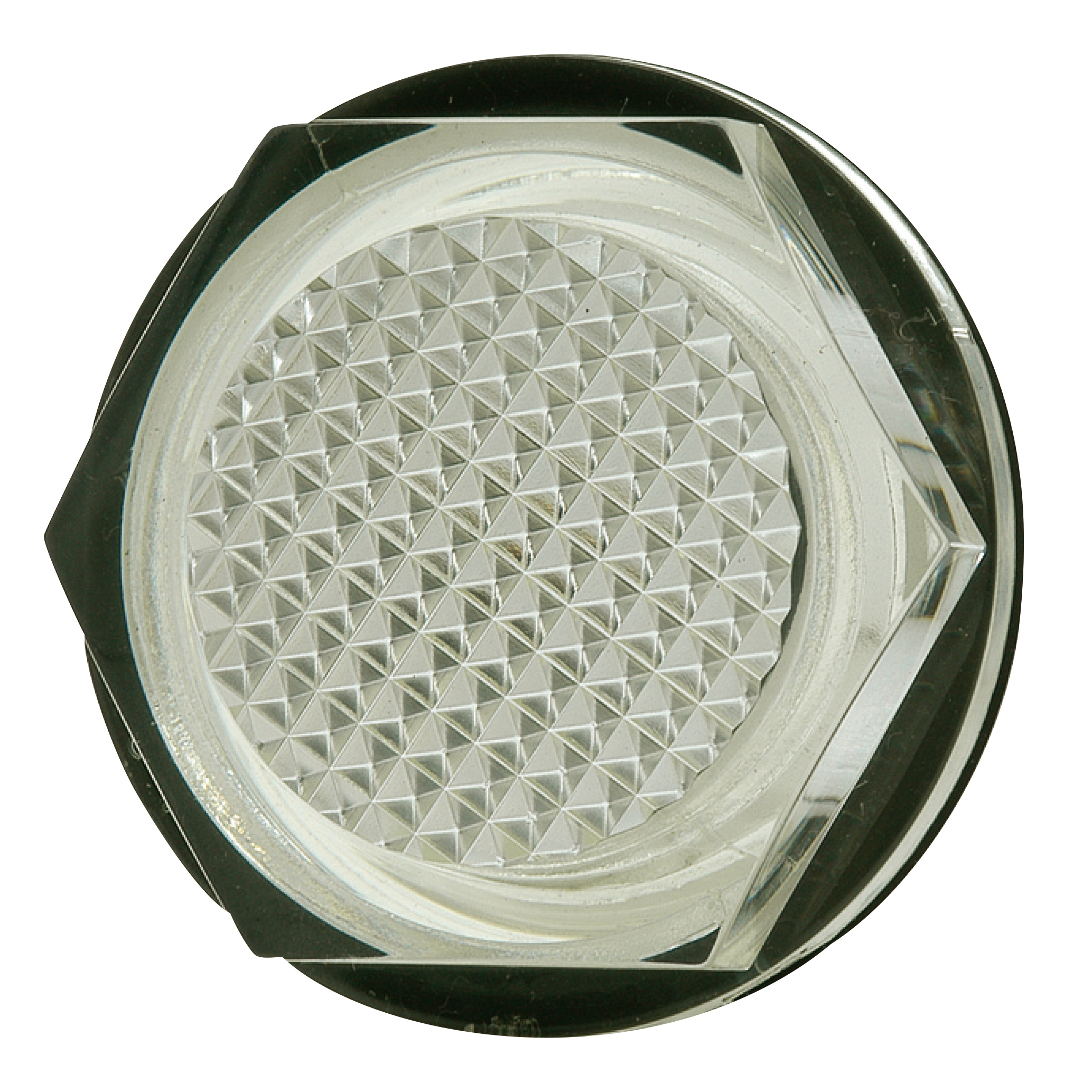

プリズム型 ウィンドー （PRS・PRSH）
- 通常単価(税別)
- 608円～1,552円
- 税込単価
- 669円～1,707円
通常出荷日：3日目
プリズム仕様の窓により、オイルの量を即座にはっきり確認することが出来ます。【特長】・窓はオイルのレベル...
詳細を確認未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質
| タイプ | 本体 | 窓 | オイルシール |
|---|---|---|---|
| PRS | ポリアミド 光沢仕上げ ブラック | ポリアミド | ニトリルゴム（NBR） |
| PRSH | ポリアミド（ガラス繊維強化） 光沢仕上げ ブラック | ポリフェニルサルホン | フッ素ゴム（FKM） |
技術情報
使用温度- PRS：max.100℃ min.-30℃
- PRSH：max.140℃ min.-30℃
規格表
| 型番 | G | L | D | T | W | d | 締付トルク（N・m） | 質量（g） | |
|---|---|---|---|---|---|---|---|---|---|
| 標準タイプ | 耐アルコール製品 | ||||||||
| PRS-13 | PRSH-13 | G1/2 | 10 | 28 | 8.5 | 24 | 14.5 | 6～8 | 5 |
| PRS-16 | PRSH-16 | G3/4 | 9.5 | 35 | 8.5 | 32 | 18 | 8～10 | 9 |
| PRS-21 | PRSH-21 | G1 | 11 | 42.5 | 9.5 | 38 | 23 | 10～12 | 14 |
使用例
使用方法
- オイルのレベルインジケーターとしてお使いください。
注意・禁止事項
注意・禁止事項
- 水タンクへのご使用は樹脂が吸水し膨張する為、避けてください。
詳細情報
基本情報
プリズム仕様の窓により、オイルの量を即座にはっきり確認することが出来ます。
【特長】
・窓はオイルのレベルを即座にはっきりと読み取ることができるプリズム仕様です。
・PRSHタイプはアルコール系の薬品に対して耐性があります。

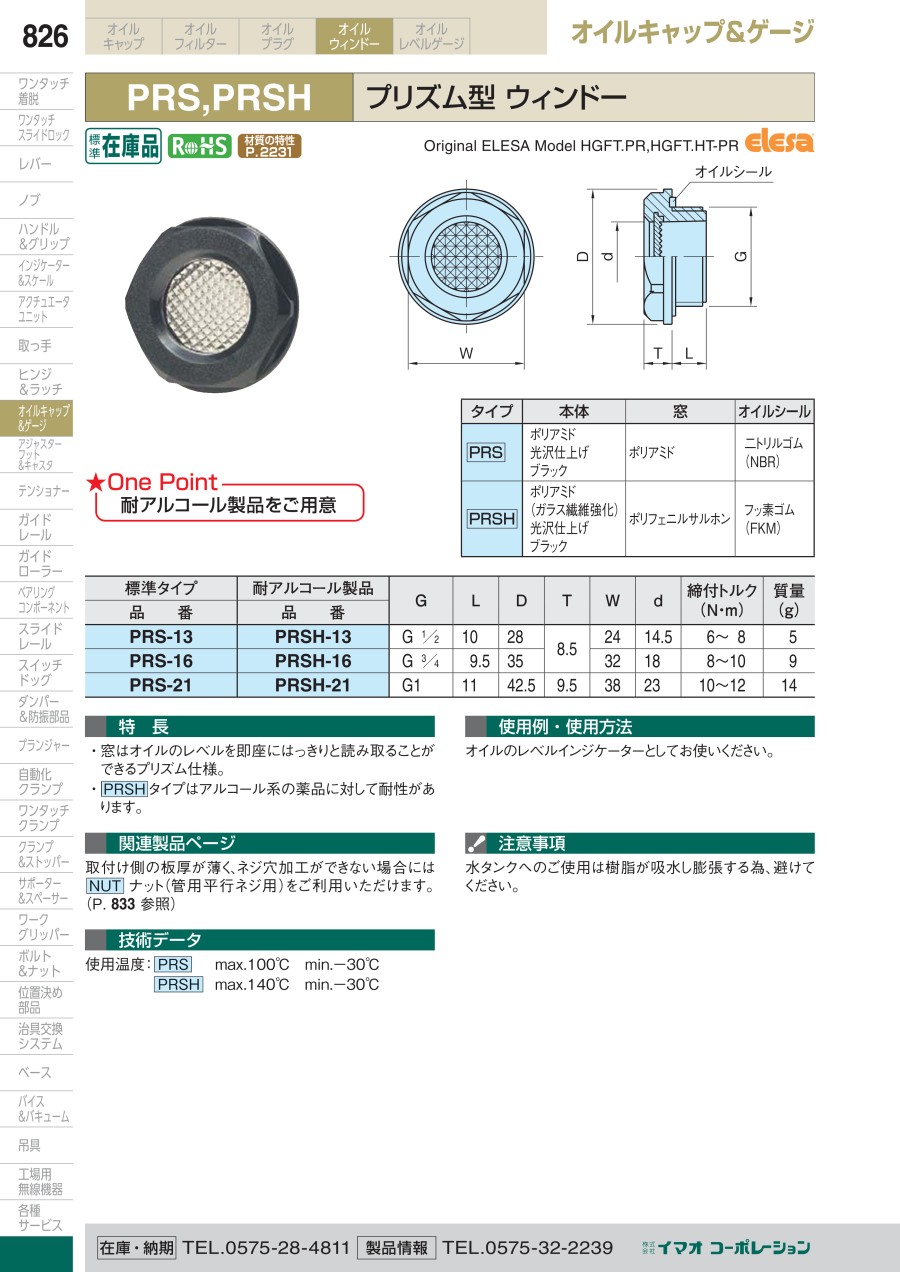

カタログ
