鍋屋バイテック

段付き位置ぎめピン PJP

カタログ |

通常単価(税別): 646円～915円

税込単価: 711円～1,007円

通常出荷日：4日目

両端の寸法許容差を変えた段付きタイプの位置決めピン。【特長】・位置決め用の平行ピン。・位置決めピン用ブ...

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

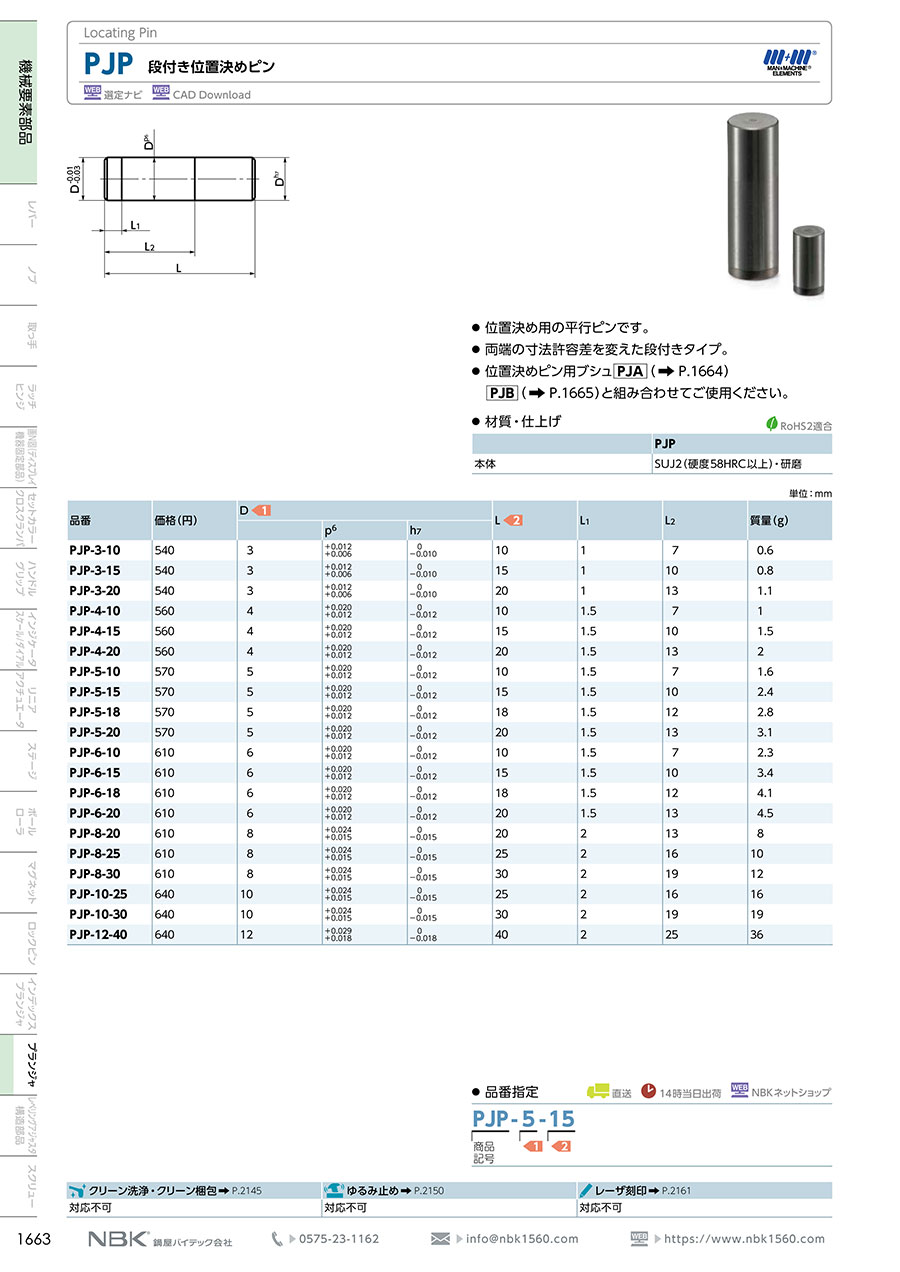

カタログ

商品情報

段付き位置ぎめピン PJPの仕様

段付き位置決めピンの外観

段付き位置決めピンの寸法図

（単位：mm）

品番	D			L	L₁	L₂	質量（g）
品番	-	P⁶	h₇	L	L₁	L₂	質量（g）
PJP-3-10	3	+0.012 +0.006	0 -0.010	10	1	7	0.6
PJP-3-15	3	+0.012 +0.006	0 -0.010	15	1	10	0.8
PJP-3-20	3	+0.012 +0.006	0 -0.010	20	1	13	1.1
PJP-4-10	4	+0.020 +0.012	0 -0.012	10	1.5	7	1
PJP-4-15	4	+0.020 +0.012	0 -0.012	15	1.5	10	1.5
PJP-4-20	4	+0.020 +0.012	0 -0.012	20	1.5	13	2
PJP-5-10	5	+0.020 +0.012	0 -0.012	10	1.5	7	1.6
PJP-5-15	5	+0.020 +0.012	0 -0.012	15	1.5	10	2.4
PJP-5-18	5	+0.020 +0.012	0 -0.012	18	1.5	12	2.8
PJP-5-20	5	+0.020 +0.012	0 -0.012	20	1.5	13	3.1
PJP-6-10	6	+0.020 +0.012	0 -0.012	10	1.5	7	2.3
PJP-6-15	6	+0.020 +0.012	0 -0.012	15	1.5	10	3.4
PJP-6-18	6	+0.020 +0.012	0 -0.012	18	1.5	12	4.1
PJP-6-20	6	+0.020 +0.012	0 -0.012	20	1.5	13	4.5
PJP-8-20	8	+0.024 +0.015	0 -0.015	20	2	13	8
PJP-8-25	8	+0.024 +0.015	0 -0.015	25	2	16	10
PJP-8-30	8	+0.024 +0.015	0 -0.015	30	2	19	12
PJP-10-25	10	+0.024 +0.015	0 -0.015	25	2	16	16
PJP-10-30	10	+0.024 +0.015	0 -0.015	30	2	19	19
PJP-12-40	12	+0.029 +0.018	0 -0.018	40	2	25	36

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

導入側外径 D1

(mm)

取付側外径 d

(mm)

長さ

(mm)

最小発注数量

3	3	10	1個
3	3	15	1個
3	3	20	1個
4	4	10	1個
4	4	15	1個
4	4	20	1個
5	5	10	1個
5	5	15	1個
5	5	18	1個
5	5	20	1個
6	6	10	1個
6	6	15	1個
6	6	18	1個
6	6	20	1個
8	8	20	1個
8	8	25	1個
8	8	30	1個
10	10	25	1個
10	10	30	1個
12	12	40	1個

通常単価(税別) (税込単価)	通常出荷日

730円 ( 803円 )	4日目
730円 ( 803円 )	4日目
679円 ( 747円 )	4日目
646円 ( 711円 )	4日目
710円 ( 781円 )	4日目
710円 ( 781円 )	4日目
863円 ( 949円 )	4日目
863円 ( 949円 )	4日目
785円 ( 864円 )	4日目
720円 ( 792円 )	4日目
880円 ( 968円 )	4日目
880円 ( 968円 )	4日目
800円 ( 880円 )	4日目
892円 ( 981円 )	4日目
811円 ( 892円 )	4日目
733円 ( 806円 )	4日目
733円 ( 806円 )	4日目
915円 ( 1,007円 )	4日目
839円 ( 923円 )	4日目
839円 ( 923円 )	4日目

詳細情報

基本情報

基本情報

両端の寸法許容差を変えた段付きタイプの位置決めピン。
【特長】
・位置決め用の平行ピン。
・位置決めピン用ブシュPJA・PJBと組み合わせて使用。
【用途】
・位置決めに最適。

カタログ
