アルミスライドレール(ARS15S)

アルミスライドレール(ARS15S)
通常単価:
986円~
通常出荷日:
在庫品1日目  当日出荷可能18:00まで受付

コンパクトで軽量なスライドレール。
【特長】
・材質はアルミ製で軽量。
・磁気を帯びた場所での使用が出来る。
【用途】
・精密機器のスライド部。
・引き出し。

PDF

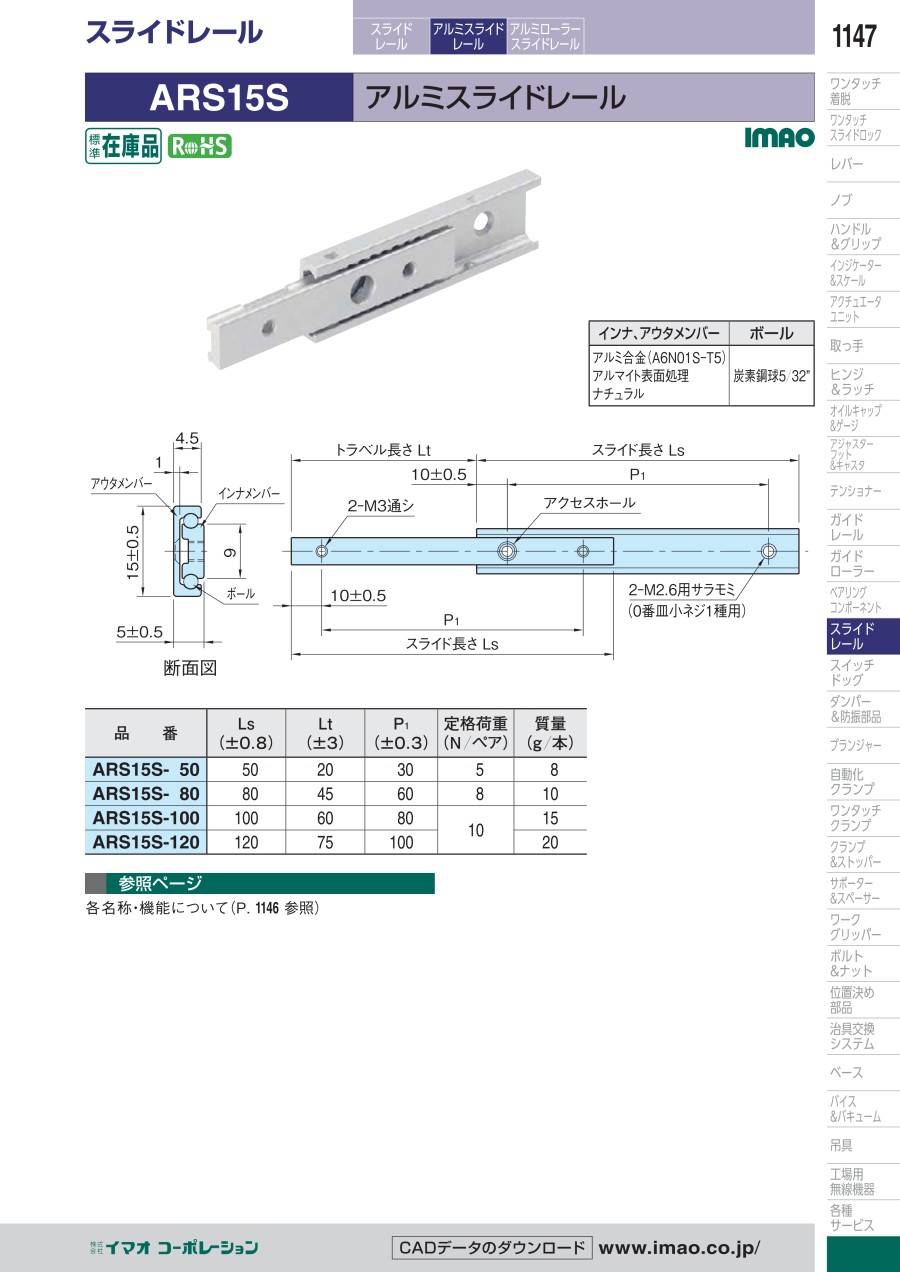

アルミスライドレールの外形図と寸法

アルミスライドレールの断面図

アルミスライドレールの断面図

アルミスライドレールの外形図

アルミスライドレールの外形図

品番Ls
(±0.8)
Lt
(±3)
P1
(±0.3)
定格荷重
(N/ペア)
質量
(g/本)
ARS15S-5050203058
ARS15S-80804560810
ARS15S-10010060801015
ARS15S-1201207510020

インナ、アウタメンバー:アルミ合金(A6N01S-T5)、アルマイト表面処理、ナチュラル。
ボール:炭素鋼球5/32”。

型番
ARS15S-50
ARS15S-80
ARS15S-100
ARS15S-120
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSストローク Lt
(mm)
レール長さ Ls
(mm)
定格荷重(N/ペア)
(N)

986円

1個

在庫品1日目

当日出荷可能

1020505

1,071円

1個

在庫品1日目

当日出荷可能

1045808

1,071円

1個

在庫品1日目

当日出荷可能

106010010

1,165円

1個

在庫品1日目

当日出荷可能

107512010

Loading...

  1. 1

基本情報

種類 スライド形 レール材質 アルミニウム レール段数 2
高さ(mm) 5 幅(mm) 15 レール表面処理 アルマイト
ストローク Ls【区分】(mm) 100以下 定格荷重(2本使用時)【区分】(N) 50以下 ロック機構 なし
脱着 不可

アルミスライドレール(ARS15S)のレビュー

評価 4.0 平均 4.0 (1件のレビュー) レビューを書く
  • 設備品棚引き出し部に使用2018/06/27
    評価 4.04.03人の方が、「このレビューが参考になった」と投票しています。
    設備品棚引き出し部に使用しています。求めている引き出し量のストロークが十分で仕様に合致したため利用を始めました。イメージ通りの商品で問題なく使用できており満足しています。軽量化も図れ助かっています。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

よくあるご質問(FAQ)

質問: 耐熱温度はどれくらいですか?
回答: 0℃~60℃の範囲でご利用下さい。
