フラット テンション レバー（FTF・FT・FTFB）
- 通常単価(税別)
- 3,360円～13,345円
- 税込単価
- 3,696円～14,680円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・操作時にレバーの干渉が発生する場合に、短いレバーを取付け使用できます・レバー無しタイプを用意...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が54型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
FTF FTFN FTF-SUS（メネジ）
寸法図
FT FTN FT-SUS（オネジ）
寸法図
製品仕様
FTF FTFN
（メネジ、レバー付きとなし）
FT-SUS FTN
（オネジ、レバー付きとなし）
| タイプ | 本体 | グリップ |
|---|---|---|
| FTF FT | SUM22L 四三酸化鉄皮膜 | フェノール樹脂 ブラック |
| FTFN FTN | - | |
| FTF-SUS FT-SUS | SUS303 | フェノール樹脂 ブラック |
規格表
| 型番 | R | M | H | D | H1 | H2 | D1 | D2 | D3 | M1 | Lf1 | 歯数 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FTF FT | 8 | 102 | M8×1.25 | 12 | 33 | 19 | 23 | 13.5 | 25 | 10 | M8×1 | 8 | 26 |
| FTFN FTN | 10 | 131 | M10×1.5 | 13.5 | 41 | 22 | 26 | 19 | 30 | 12 | M10×1 | 9 | 30 |
| FTF-SUS | 12 | M12×1.75 | |||||||||||
| FT-SUS | 16 | 148 | M16×2 | 17 | 45 | 28 | 33 | 23 | 37 | 14 | M12×1 | 36 | |
FTF FTF-SUS（メネジ、レバー付き）
| スチール製 | SUS製 | Lf | 質量 （g） |
|---|---|---|---|
| 型番 | 型番 | ||
| FTF8 | FTF8-SUS | 18 | 160 |
| FTF10 | FTF10-SUS | 21 | 290 |
| FTF12 | FTF12-SUS | ||
| FTF16 | FTF16-SUS | 27 | 450 |
FTFN（メネジ、レバーなし）
| スチール製 | Lf | 質量 （g） |
|---|---|---|
| 型番 | ||
| FTFN8 | 18 | 100 |
| FTFN10 | 21 | 175 |
| FTFN12 |
FT FT-SUS（オネジ、レバー付き）
| スチール製 | SUS製 | L | 質量 （g） |
|---|---|---|---|
| 型番 | 型番 | ||
| FT8×30 | FT8×30-SUS | 30 | 180 |
| FT8×40 | FT8×40-SUS | 40 | 185 |
| FT8×50 | FT8×50-SUS | 50 | 190 |
| FT10×30 | FT10×30-SUS | 30 | 320 |
| FT10×40 | FT10×40-SUS | 40 | 325 |
| FT10×50 | FT10×50-SUS | 50 | 330 |
| FT10×60 | FT10×60-SUS | 60 | 340 |
| FT12×30 | R12×30-SUS | 30 | 330 |
| FT12×40 | FT12×40-SUS | 40 | 340 |
| FT12×50 | FT12×50-SUS | 50 | 345 |
| FT12×60 | FT12×60-SUS | 60 | 355 |
| FT16×40 | FT16×40-SUS | 40 | 550 |
| FT16×50 | FT16×50-SUS | 50 | 565 |
| FT16×60 | FT16×60-SUS | 60 | 580 |
FTN（オネジ、レバーなし）
| スチール製 | L | 質量 （g） |
|---|---|---|
| 型番 | ||
| FTN8×30 | 30 | 120 |
| FTN8×40 | 40 | 125 |
| FTN8×50 | 50 | 130 |
| FTN10×30 | 30 | 205 |
| FTN10×40 | 40 | 210 |
| FTN10×50 | 50 | 215 |
| FTN10×60 | 60 | 225 |
| FTN12×30 | 30 | 215 |
| FTN12×40 | 40 | 225 |
| FTN12×50 | 50 | 230 |
| FTN12×60 | 60 | 240 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,750円 ( 4,125円 ) | 在庫品1日目当日出荷可能 |
8,840円 ( 9,724円 ) | 2日目 |
3,757円 ( 4,133円 ) | 在庫品1日目当日出荷可能 |
9,265円 ( 10,192円 ) | 3日目 |
3,822円 ( 4,204円 ) | 3日目 |
9,265円 ( 10,192円 ) | 3日目 |
4,378円 ( 4,816円 ) | 在庫品1日目当日出荷可能 |
10,795円 ( 11,875円 ) | 3日目 |
4,732円 ( 5,205円 ) | 3日目 |
11,475円 ( 12,623円 ) | 3日目 |
4,420円 ( 4,862円 ) | 3日目 |
11,475円 ( 12,623円 ) | 3日目 |
4,508円 ( 4,959円 ) | 3日目 |
11,475円 ( 12,623円 ) | 3日目 |
4,651円 ( 5,116円 ) | 在庫品1日目当日出荷可能 |
11,475円 ( 12,623円 ) | 3日目 |
4,508円 ( 4,959円 ) | 在庫品1日目当日出荷可能 |
11,475円 ( 12,623円 ) | 3日目 |
5,060円 ( 5,566円 ) | 3日目 |
11,475円 ( 12,623円 ) | 3日目 |
5,193円 ( 5,712円 ) | 在庫品1日目当日出荷可能 |
11,475円 ( 12,623円 ) | 3日目 |
5,940円 ( 6,534円 ) | 在庫品1日目当日出荷可能 |
13,345円 ( 14,680円 ) | 3日目 |
5,462円 ( 6,008円 ) | 3日目 |
13,345円 ( 14,680円 ) | 3日目 |
5,355円 ( 5,891円 ) | 3日目 |
13,345円 ( 14,680円 ) | 3日目 |
3,964円 ( 4,360円 ) | 在庫品1日目当日出荷可能 |
9,437円 ( 10,381円 ) | 3日目 |
5,246円 ( 5,771円 ) | 在庫品1日目当日出荷可能 |
11,833円 ( 13,016円 ) | 3日目 |
4,733円 ( 5,206円 ) | 在庫品1日目当日出荷可能 |
11,506円 ( 12,657円 ) | 3日目 |
5,638円 ( 6,202円 ) | 在庫品1日目当日出荷可能 |
12,155円 ( 13,371円 ) | 3日目 |
4,414円 ( 4,855円 ) | 3日目 |
5,043円 ( 5,547円 ) | 3日目 |
5,043円 ( 5,547円 ) | 3日目 |
5,819円 ( 6,401円 ) | 3日目 |
3,735円 ( 4,109円 ) | 3日目 |
4,835円 ( 5,319円 ) | 3日目 |
4,869円 ( 5,356円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
3,570円 ( 3,927円 ) | 3日目 |
3,400円 ( 3,740円 ) | 3日目 |
3,825円 ( 4,208円 ) | 3日目 |
4,165円 ( 4,582円 ) | 3日目 |
4,373円 ( 4,810円 ) | 3日目 |
4,255円 ( 4,681円 ) | 3日目 |
4,165円 ( 4,582円 ) | 3日目 |
4,165円 ( 4,582円 ) | 4日目 |
4,373円 ( 4,810円 ) | 3日目 |
4,467円 ( 4,914円 ) | 3日目 |
詳細情報
基本情報
【特長】
・操作時にレバーの干渉が発生する場合に、短いレバーを取付け使用できます
・レバー無しタイプを用意しているため、要望にあったレバーを取り付けて使用可能です
・レバーを引き上げると噛み合っていたセレーションがはずれ、フリーになるタイプです
【用途】
・狭い箇所でのネジ締付を行う場合に最適
・スライド、長穴等の位置調整部に最適
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

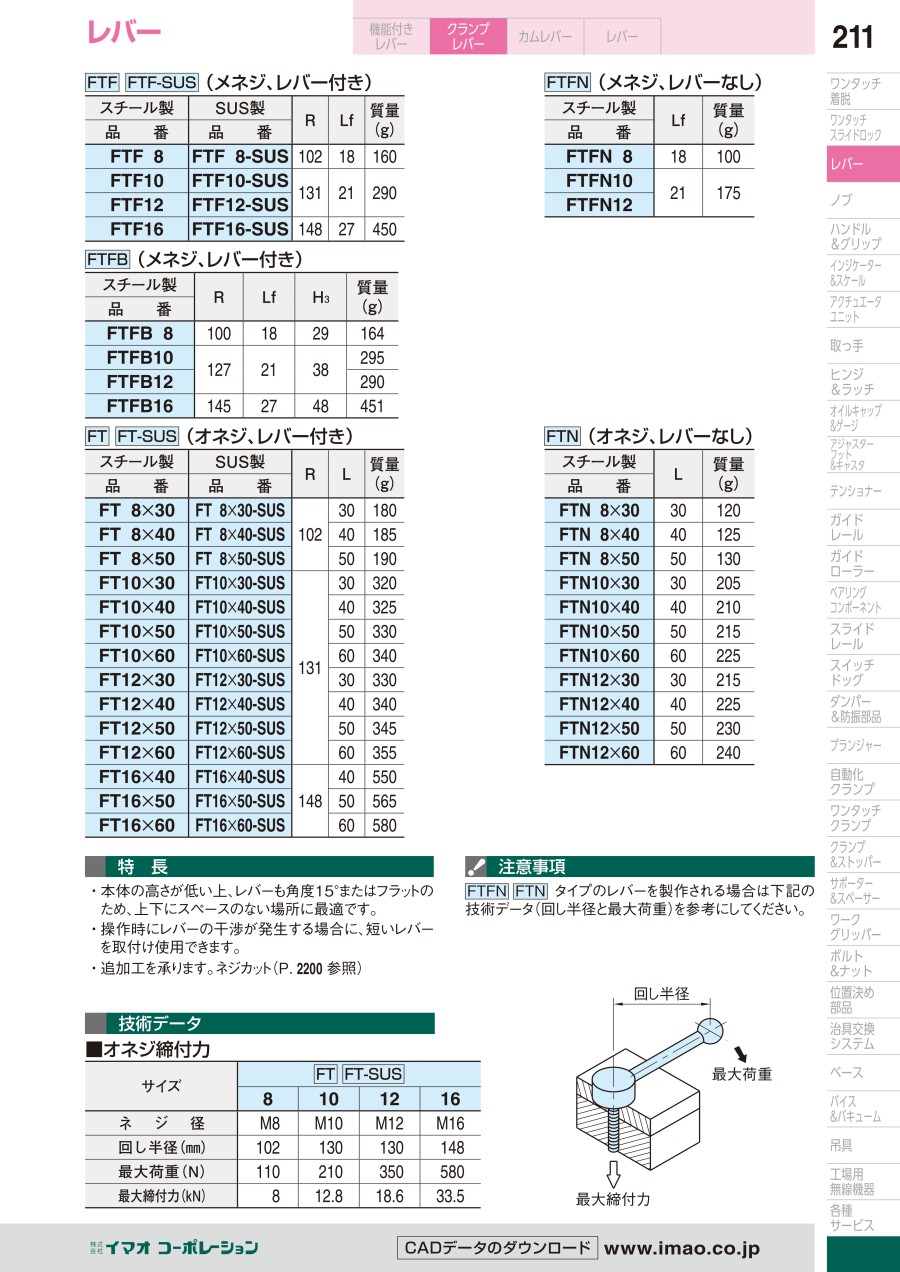

カタログ
フラット テンション レバー（FTF・FT・FTFB）のレビュー
製品に使用しています
5
5.02021/04/12
顧客より組立を依頼されている製品の締付クランプ部に使用しています。この商品は、客先からの部品指定でした。購入に当たって、...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q任意のネジ長さの製品が欲しいのですが？
A
ネジカット、ネジ組付サービスをご用意していますので、お問合せ下さい。
Qメネジタイプ（FTF、FTF-N）は貫通していますか？
A
貫通しています。
