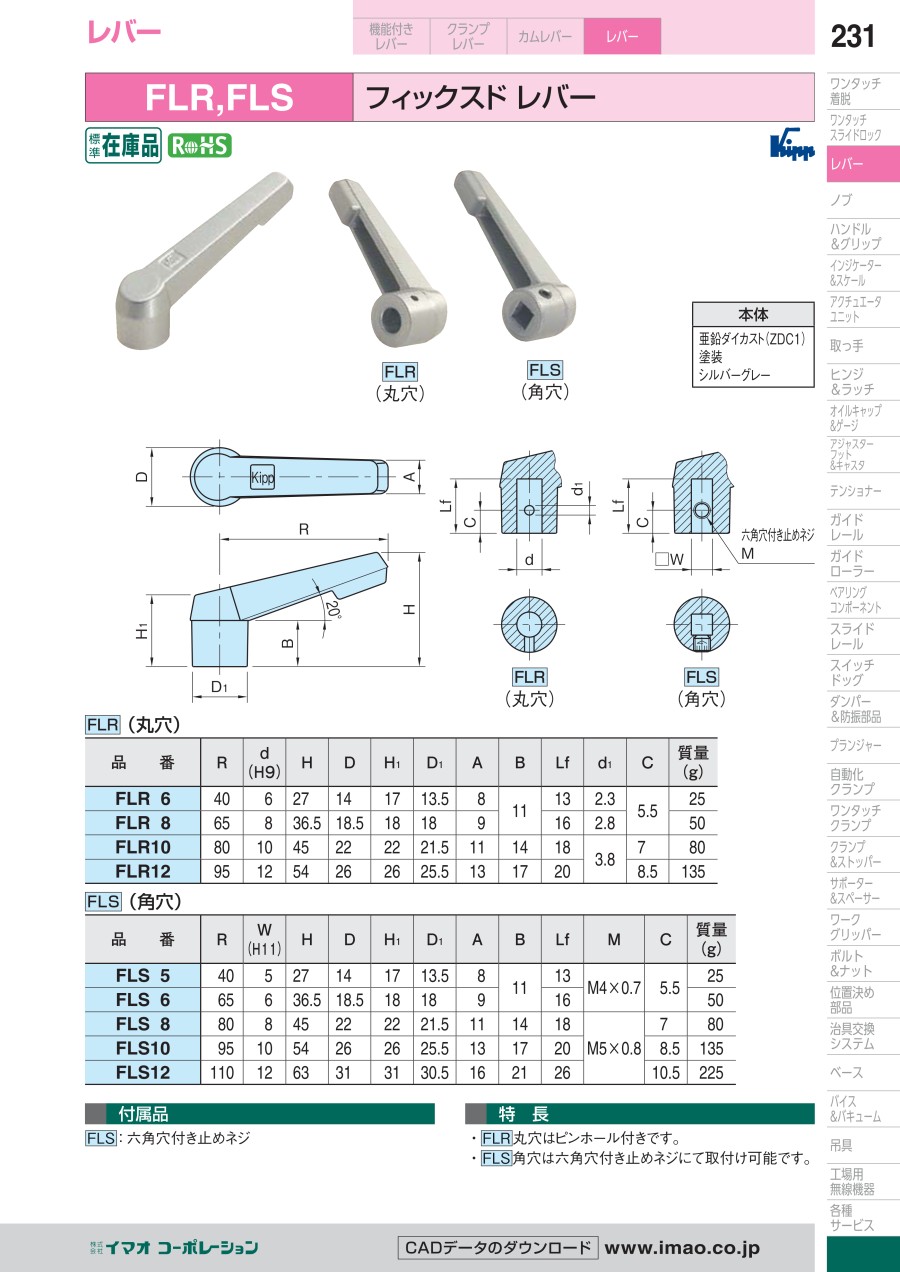

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="寸法図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000243688/221000243688_002_20230801115854.jpg" /></div><p>寸法図</p></div><h3 class="m-h3--wysiwyg">製品仕様</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="商品外観" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000243688/221000243688_001_20230801115854.jpg" /></div><p>商品外観</p></div></div><div class="m-cols__1of2"><p class="u-fs-M"><span class="u-bold">付属品</span></p><ul class="m-list"><li>FLS：六角穴付き止めネジ。</li></ul><p class="u-fs-M"><span class="u-bold">材質</span></p><ul class="m-list"><li>亜鉛ダイカスト（ZDC1）</li><li>塗装：シルバーグレー</li></ul></div></div></div><h3 class="m-h3--wysiwyg">規格表</h3><h4 class="m-h4--wysiwyg">FLR（丸穴）</h4><table class="m-table"><colgroup><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /></colgroup><thead><tr><th style="text-align: center;">型番</th><th style="text-align: center;">R</th><th style="text-align: center;">d<br />（H9）</th><th style="text-align: center;">H</th><th style="text-align: center;">D</th><th style="text-align: center;">H<sub>1</sub></th><th style="text-align: center;">D<sub>1</sub></th><th style="text-align: center;">A</th><th style="text-align: center;">B</th><th style="text-align: center;">Lf</th><th style="text-align: center;">d<sub>1</sub></th><th style="text-align: center;">C</th><th style="text-align: center;">質量<br />（g）</th></tr></thead><tbody><tr><td style="text-align: center;">FLR 6</td><td style="text-align: center;">40</td><td style="text-align: center;">6</td><td style="text-align: center;">27</td><td style="text-align: center;">14</td><td style="text-align: center;">17</td><td style="text-align: center;">13.5</td><td style="text-align: center;">8</td><td rowspan="2" style="text-align: center;">11</td><td style="text-align: center;">13</td><td style="text-align: center;">2.3</td><td rowspan="2" style="text-align: center;">5.5</td><td style="text-align: center;">25</td></tr><tr><td style="text-align: center;">FLR 8</td><td style="text-align: center;">65</td><td style="text-align: center;">8</td><td style="text-align: center;">36.5</td><td style="text-align: center;">18.5</td><td style="text-align: center;">18</td><td style="text-align: center;">18</td><td style="text-align: center;">9</td><td style="text-align: center;">16</td><td style="text-align: center;">2.8</td><td style="text-align: center;">50</td></tr><tr><td style="text-align: center;">FLR10</td><td style="text-align: center;">80</td><td style="text-align: center;">10</td><td style="text-align: center;">45</td><td style="text-align: center;">22</td><td style="text-align: center;">22</td><td style="text-align: center;">21.5</td><td style="text-align: center;">11</td><td style="text-align: center;">14</td><td style="text-align: center;">18</td><td rowspan="2" style="text-align: center;">3.8</td><td style="text-align: center;">7</td><td style="text-align: center;">80</td></tr><tr><td style="text-align: center;">FLR12</td><td style="text-align: center;">95</td><td style="text-align: center;">12</td><td style="text-align: center;">54</td><td style="text-align: center;">26</td><td style="text-align: center;">26</td><td style="text-align: center;">25.5</td><td style="text-align: center;">13</td><td style="text-align: center;">17</td><td style="text-align: center;">20</td><td style="text-align: center;">8.5</td><td style="text-align: center;">135</td></tr></tbody></table><h4 class="m-h4--wysiwyg">FLS（角穴）</h4><table class="m-table"><colgroup><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /><col style="width:7.6923076923077%;" /></colgroup><thead><tr><th style="text-align: center;">型番</th><th style="text-align: center;">R</th><th style="text-align: center;">W<br />（H11）</th><th style="text-align: center;">H</th><th style="text-align: center;">D</th><th style="text-align: center;">H<sub>1</sub></th><th style="text-align: center;">D<sub>1</sub></th><th style="text-align: center;">A</th><th style="text-align: center;">B</th><th style="text-align: center;">Lf</th><th style="text-align: center;">M</th><th style="text-align: center;">C</th><th style="text-align: center;">質量<br />（g）</th></tr></thead><tbody><tr><td style="text-align: center;">FLS 5</td><td style="text-align: center;">40</td><td style="text-align: center;">5</td><td style="text-align: center;">27</td><td style="text-align: center;">14</td><td style="text-align: center;">17</td><td style="text-align: center;">13.5</td><td style="text-align: center;">8</td><td rowspan="2" style="text-align: center;">11</td><td style="text-align: center;">13</td><td rowspan="2" style="text-align: center;">M4&times;0.7</td><td rowspan="2" style="text-align: center;">5.5</td><td style="text-align: center;">25</td></tr><tr><td style="text-align: center;">FLS 6</td><td style="text-align: center;">65</td><td style="text-align: center;">6</td><td style="text-align: center;">36.5</td><td style="text-align: center;">18.5</td><td style="text-align: center;">18</td><td style="text-align: center;">18</td><td style="text-align: center;">9</td><td style="text-align: center;">16</td><td style="text-align: center;">50</td></tr><tr><td style="text-align: center;">FLS 8</td><td style="text-align: center;">80</td><td style="text-align: center;">8</td><td style="text-align: center;">45</td><td style="text-align: center;">22</td><td style="text-align: center;">22</td><td style="text-align: center;">21.5</td><td style="text-align: center;">11</td><td style="text-align: center;">14</td><td style="text-align: center;">18</td><td rowspan="3" style="text-align: center;">M5&times;0.8</td><td style="text-align: center;">7</td><td style="text-align: center;">80</td></tr><tr><td style="text-align: center;">FLS10</td><td style="text-align: center;">95</td><td style="text-align: center;">10</td><td style="text-align: center;">54</td><td style="text-align: center;">26</td><td style="text-align: center;">26</td><td style="text-align: center;">25.5</td><td style="text-align: center;">13</td><td style="text-align: center;">17</td><td style="text-align: center;">20</td><td style="text-align: center;">8.5</td><td style="text-align: center;">135</td></tr><tr><td style="text-align: center;">FLS12</td><td style="text-align: center;">110</td><td style="text-align: center;">12</td><td style="text-align: center;">63</td><td style="text-align: center;">31</td><td style="text-align: center;">31</td><td style="text-align: center;">30.5</td><td style="text-align: center;">16</td><td style="text-align: center;">21</td><td style="text-align: center;">26</td><td style="text-align: center;">10.5</td><td style="text-align: center;">225</td></tr></tbody></table>
